EDLQ 150/1100-830 W-ED3 / 0321338//375
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch , Ausstrahlungscharakteristik symmetrisch, , Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1138 lm in Lichtfarbe 830, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0321338//375 |
| GTIN | 4029299449020 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 409,90 € |
Allgemein
| Produktkategorie | Downlight |
Abmessungen
| Maß L | 150 mm |
| Maß B | 150 mm |
| Maß H | 70 mm |
| Maß B1 | 115 mm |
| Maß BA max | 125 mm |
| Maß BA min | 122 mm |
| Maß HE | 170 mm |
| Maß L1 | 255 mm |
| Maß L4 | 275 mm |
| Maß Q | 150 mm |
| Maß S max | 25 mm |
| Nettogewicht | 1,620 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 230–240 V, 0/50–60 Hz |
| Bemessungsleistung | 8,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |

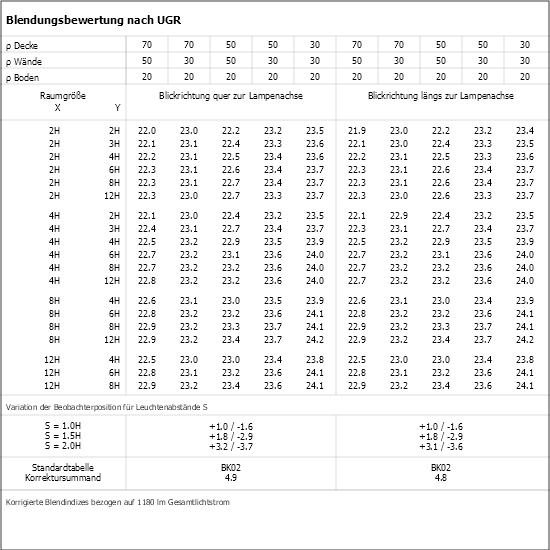

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 1138 lm |
| Leuchteneffizienz | 142 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 3000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | NiCd |
Downloadcenter
Prüfzeichen:
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0209012 - DQ150-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 150 mm |
|
|
| 0209018 - DQ150-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 150 mm |
|
|
| 0209009 - DQ150-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 150 mm |
|
|
| 0209022 - DQ150-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
| 0209015 - DQ150-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge 150 mm |
|
|
| 0203034 - BET EDLQ 150 | Beton-Einbautopf für EDLQ 150, nur für Ortbeton |
|
|
0204425 -
DQ150-DR-B-W
|
Metalldekorrahmen weiß, für EBDQ 150 |
|
|
0204430 -
DQ150-SM-G-D-W
|
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 150 |
|
|
0204435 -
DQ150-SK-G-D-W
|
Dekorglasscheibe aus Floatglas klar, Rahmen in Farbe weiß EBDQ / ABDQ 150 |
|
|
0204163 -
DQ150-SO-G-D-W
|
Dekorglasscheibe aus Floatglas opal, Rahmen in Farbe weiß EBDQ / ABDQ 150 |
|
|
