RIDI LINIA-FLAT mit dem Geräteträger VLG-F und VLPG-F mit integrierten Linearoptiken
939 Artikel in 32 Produktserien
VLGFP ...B...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...B...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...E...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...E...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...R...
LED-Geräteträger mit RIDI-LED-Modulen und Regaloptik mit doppelt asymmetrischer Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
R-5 Doppelt asymmetrisch, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...R...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Regaloptik mit doppelt asymmetrischer Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
R-5 Doppelt asymmetrisch, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...A...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für asymmetrische Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
A-5 Asymmetrisch, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...A...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für asymmetrische Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
A-5 Asymmetrisch, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...O...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für diffuse Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
O-5 Diffus, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...O...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für diffuse Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
O-5 Diffus, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP ...W...
LED-Geräteträger mit RIDI-LED-Modulen und opaler Wanne für diffuse Lichtverteilung und Indirektanteil. Schutzart IP40. Zur Montage in Tragschiene VLTM.
VLGFP ...W...-RF
LED-Geräteträger mit RIDI-LED-Modulen und opaler Wanne für diffuse Lichtverteilung und Indirektanteil. Schutzart IP40. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
W-5 Opale Kunststoffwanne, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP-RF ...B...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand außenliegend für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFP-SN ...B...
LED-Geräteträger mit Sensor mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
Geräteträger mit Licht- und Bewegungsmelder. Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11. Der Sensor steuert den Controller im Geräteträger an, d.h. keine zusätzlichen Steuerleitungen notwendig. Jeder Geräteträger arbeitet für sich autark, keine Ergänzung mit Slave-Geräteträgern möglich. Werkseinstellung: Nach der letzten erkannten Bewegung bleibt das Lichtniveau für die Nachlaufzeit von 5 Minuten auf 100%. Danach Dimmung auf 10%. Nach weiteren 30 Sekunden Abschalten der Leuchte. Individuelle Einstellung über App möglich. Maximale Montagehöhe 4 m, Erfassungsbereich 6 m Durchmesser.
B-7 Breit strahlend, 7-polig.
VLGFP-SN...MR (Master) und VLGFP...DA... (Slave), Farbcodierung lila, als Master-Slave Kombination zur Montage in VLTM-7 oder VLTM-11. Bewegungsmelder steuert den Controller im Geräteträger an. Werkseinstellung: Nach der letzten erkannten Bewegung bleibt das Lichtniveau für die Nachlaufzeit von 5 Minuten auf 100%. Danach Dimmung auf 10%. Nach weiteren 30 Sekunden Abschalten der Leuchte. Ein Master-Geräteträger kann mit maximal 3 DALI-Geräteträgern ergänzt werden. Individuelle Einstellung über App möglich. Maximale Montagehöhe 4 m, Erfassungsbereich 6 m Durchmesser. Bei Weiterführung des Steuersignals vom Master-Geräteträger über mehrere Tragschienen muss nach maximal 3 Slave-Geräteträgern das Steuersignal unterbrochen werden. Hierzu bei VLTM-7 einen 5-poligen Verbinder verwenden und bei VLTM-11 die Steuerleitungen 4 und 5 manuell entfernen.
VLGFP-SN ...R...
LED-Geräteträger mit Sensor mit RIDI-LED-Modulen und Regaloptik mit doppelt asymmetrischer Lichtverteilung. Zur Montage in Tragschiene VLTM.
R-7 Doppelt asymmetrisch, 7-polig.
VLGFP-SN...MR (Master) und VLGFP...DA... (Slave), Farbcodierung lila, als Master-Slave Kombination zur Montage in VLTM-7 oder VLTM-11. Bewegungsmelder steuert den Controller im Geräteträger an. Werkseinstellung: Nach der letzten erkannten Bewegung bleibt das Lichtniveau für die Nachlaufzeit von 5 Minuten auf 100%. Danach Dimmung auf 10%. Nach weiteren 30 Sekunden Abschalten der Leuchte. Ein Master-Geräteträger kann mit maximal 3 DALI-Geräteträgern ergänzt werden. Individuelle Einstellung über App möglich. Maximale Montagehöhe 4 m, Erfassungsbereich 6 m Durchmesser. Bei Weiterführung des Steuersignals vom Master-Geräteträger über mehrere Tragschienen muss nach maximal 3 Slave-Geräteträgern das Steuersignal unterbrochen werden. Hierzu bei VLTM-7 einen 5-poligen Verbinder verwenden und bei VLTM-11 die Steuerleitungen 4 und 5 manuell entfernen.
VLGFP-SN ...O...
LED-Geräteträger mit Sensor mit RIDI-LED-Modulen und Linearoptik für diffuse Lichtverteilung. Zur Montage in Tragschiene VLTM.
O-7 Diffus, 7-polig.
VLGFP-SN...MR (Master) und VLGFP...DA... (Slave), Farbcodierung lila, als Master-Slave Kombination zur Montage in VLTM-7 oder VLTM-11. Bewegungsmelder steuert den Controller im Geräteträger an. Werkseinstellung: Nach der letzten erkannten Bewegung bleibt das Lichtniveau für die Nachlaufzeit von 5 Minuten auf 100%. Danach Dimmung auf 10%. Nach weiteren 30 Sekunden Abschalten der Leuchte. Ein Master-Geräteträger kann mit maximal 3 DALI-Geräteträgern ergänzt werden. Individuelle Einstellung über App möglich. Maximale Montagehöhe 4 m, Erfassungsbereich 6 m Durchmesser. Bei Weiterführung des Steuersignals vom Master-Geräteträger über mehrere Tragschienen muss nach maximal 3 Slave-Geräteträgern das Steuersignal unterbrochen werden. Hierzu bei VLTM-7 einen 5-poligen Verbinder verwenden und bei VLTM-11 die Steuerleitungen 4 und 5 manuell entfernen.
VLGFL ...B...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFL ...B...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFL ...E...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLGFL ...E...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLG-FZ ...B...
LED-Geräteträger mit Linsenoptikarray, breitstrahlend.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11.
VLG-FZ ...E...
LED-Geräteträger mit Linsenoptikarray, extrem tiefstrahlend.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11.
VLG-FZ ...EW...
LED-Geräteträger mit Linsenoptikarray, extrem breitstrahlend.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11.
VLG-BRITT ...
LED-Geräteträger mit 3-reihigen Linsenoptikarrays mit RIDI-LED-Modulen. Schutzart IP54. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11. Lichtlenkung über Optikarray.
B-7 Breit strahlend, 7-polig.
LED-Geräteträger mit Farbcodierung lila zur Montage in VLT-7 oder VLT-11. Lichtlenkung über Optikarray.

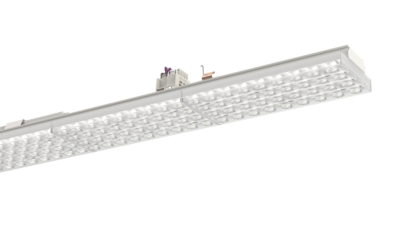

VLG-LENSES ...
LED-Geräteträger mit Optikarrays mit RIDI-LED-Modulen in zwei möglichen Längen. Schutzart IP40. Zur Montage in Tragschiene VLT.
D-5 Direkt strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11. Lichtverteilung direkt. Lichtlenkung direkt über Optikarrays, 2-stückig. Entblendung für bildschirmgerechte Arbeitsplatzbeleuchtung.
D-7 Direkt strahlend, 7-polig.
LED-Geräteträger mit Farbcodierung lila zur Montage in VLT-7 oder VLT-11. Lichtverteilung direkt. Lichtlenkung direkt über Optikarrays, 2-stückig. Entblendung für bildschirmgerechte Arbeitsplatzbeleuchtung.
DI-5 Direkt-indirekt strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLT-5, VLT-7 oder VLT-11. Lichtverteilung direkt indirekt. Lichtlenkung direkt über Optikarrays, 2-stückig. Entblendung für bildschirmgerechte Arbeitsplatzbeleuchtung. Lichtlenkung indirekt über Abdeckung, mattierte Scheibe aus UV-beständigem PMMA.
DI-7 Direkt-indirekt strahlend, 7-polig.
LED-Geräteträger mit Farbcodierung lila zur Montage in VLT-7 oder VLT-11. Lichtverteilung direkt indirekt. Lichtlenkung direkt über Optikarrays, 2-stückig. Entblendung für bildschirmgerechte Arbeitsplatzbeleuchtung. Lichtlenkung indirekt über Abdeckung, mattierte Scheibe aus UV-beständigem PMMA.
VLPGFP ...B...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
VLPGFP ...B...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für breit strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
B-5 Breit strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLPGFP ...E...
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54. Zur Montage in Tragschiene VLTM.
VLPGFP ...E...-RF
LED-Geräteträger mit RIDI-LED-Modulen und Linearoptik für extrem tief strahlende Lichtverteilung. Schutzart IP54. Flexibler Widerstand für das Einstellen 10 unterschiedlicher Lichtströme. Zur Montage in Tragschiene VLTM.
E-5 Extrem tief strahlend, 5-polig.
LED-Geräteträger mit Farbcodierung blau zur Montage in VLTM-5, VLTM-7 oder VLTM-11.
VLG7-F ...B...
LED-Geräteträger für breit strahlende Lichtverteilung. Zum Austausch bestehender Geräteträger an Tragschiene VLT mit 7-poliger Durchgangsverdrahtung.
B Breit strahlend, 7-polig. Längen äquivalent zu T16.
LED-Sanierungsgeräteträger zur Montage in VLT mit Einzelverdrahtung und 7-poligem Buchsenteil. Längen äquivalent zu T16, für T26 zusätzliches Blindstück inklusive, Leuchte dann Schutzart IP20. Dies gilt für Tragschienen zwischen den Produktionsjahren 2004 bis 2009, Durchverdrahtung mit weißem Steckverbinder. Der zu ersetzende Geräteträger hat hier ein graues Steckergehäuse, 7-polig. Bei einer Tragschiene zwischen den Produktionsjahren 1996 bis 2003, Durchverdrahtung mit blauem Steckverbinder, wird ein 5-poliger Adapter benötigt (Artikelnummer 0200111, separat zu bestellen). Dieser muss mit dem 7-poligen Adapter am Geräteträger ausgetauscht werden. Dies geht nur bei schaltbarer Ausführung. Der zu ersetzende Geräteträger hat hier ein weißes Steckergehäuse, 5-polig.
VLG7-F ...T...
LED-Geräteträger für tief strahlende Lichtverteilung. Zum Austausch bestehender Geräteträger an Tragschiene VLT mit 7-poliger Durchgangsverdrahtung.
T Tief strahlend, 7-polig. Längen äquivalent zu T16.
LED-Sanierungsgeräteträger zur Montage in VLT mit Einzelverdrahtung und 7-poligem Buchsenteil. Längen äquivalent zu T16, für T26 zusätzliches Blindstück inklusive, Leuchte dann Schutzart IP20. Dies gilt für Tragschienen zwischen den Produktionsjahren 2004 bis 2009, Durchverdrahtung mit weißem Steckverbinder. Der zu ersetzende Geräteträger hat hier ein graues Steckergehäuse, 7-polig. Bei einer Tragschiene zwischen den Produktionsjahren 1996 bis 2003, Durchverdrahtung mit blauem Steckverbinder, wird ein 5-poliger Adapter benötigt (Artikelnummer 0200111, separat zu bestellen). Dieser muss mit dem 7-poligen Adapter am Geräteträger ausgetauscht werden. Dies geht nur bei schaltbarer Ausführung. Der zu ersetzende Geräteträger hat hier ein weißes Steckergehäuse, 5-polig.
Mit dem Geräteträger VLG-F und VLPG-F erhält die RIDI LINIA-FLAT die verschiedensten Lichtverteilungen mit speziellen Optiken
Der flache Geräteträger VLG-F nimmt die RIDI-LED-Linearmodule und die Optiken aus klarem PMMA mit Längsprismenstruktur auf. Für die Lichtlenkung sind keine zusätzlichen Reflektoren notwendig, was eine extrem flache und schlanke Bauform ermöglicht. Die Linearoptiken sind flächenbündig integriert und so im Geräteträger verschränkt, dass die Wärme über das gesamte Profil abgeleitet wird. Für verschiedene Anwendungen kann aus sechs Lichtverteilungen gewählt werden. Auch eine Wanne für diffuse Lichtverteilung mit Indirektanteil steht zur Verfügung.
Der Geräteträger VLPG-F bietet durch spezielle Beschichtung Schutz gegen Umwelteinflüsse.
- Flache und schlanke Bauform
- Flächenbündig integrierte Linearoptiken
- Sechs verschiedene Lichtverteilungen zur Auswahl
- Verschiedene Längen
