EL-EN0597DAWS830MRM0175 | 0837873
Description du produit
Luminaire de plafond de la famille de produits EL. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1690 lm en température de couleur de la lumière 830, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP40 côté pièce. Montage dans différents systèmes de plafond avec le jeu de fixation correspondant, ou montage par insertion dans des systèmes de plafond avec des rails porteurs visibles et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0837873 |
| GTIN | 4029299537659 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Technologie | driver@optic |
| Garantie | 5 ans |
Dimensions
| Cote L | 597 mm |
| Cote B | 115 mm |
| Cote H | 60 mm |
| Cote BE | 102 mm |
| Cote LE | 579 mm |
| Poids net | 1,500 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,5–2,5 mm² |
| Réglage | rigide |
Boîtier
| Dimension du système | 115 x 600 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP40 côté pièce |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–54 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PC opale |
Version électrique
| Type de commande | DALI |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 15,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

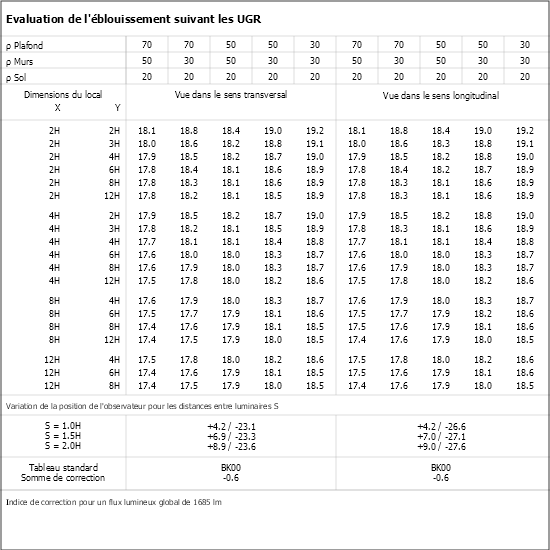

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 1690 lm |
| Efficacité du luminaire | 113 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 95.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 80.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0210713 -
ZBS-E UNI 10-713
|
Jeu de fixation pour support pivotant universel, épaisseur de serrage 23-55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Jeu de fixation pour support pivotant universel, épaisseur de serrage 45-80 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Jeu de fixation pour montage encastré, plafond à ossature, montage sur la face avant du luminaire |
|
|
0210777 -
ZBS-E ECOPHON
|
Jeu de fixation pour Ecophon Focus Ds/Dg, hauteur 14 mm |
|
|
|
0210778 -
ZBS-E OWA S31
|
Jeu de fixation pour OWA TECTA S31, hauteur 19,50 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Jeu de fixation pour montage encastré sur Dipling KP, OWA S1, hauteur 8 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Installation du clip de fixation, épaisseur de serrage H60 : 12-25 mm, H90 : 12-50 mm |
|
|
Outil
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0204003 -
ZRO RAHMENÖFFNER
|
Outil permettant d'ouvrir facilement le cadre du luminaire |
|
|
Luminaire de plafond de la famille de produits EL. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1690 lm en température de couleur de la lumière 830, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP40 côté pièce. Montage dans différents systèmes de plafond avec le jeu de fixation correspondant, ou montage par insertion dans des systèmes de plafond avec des rails porteurs visibles et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0837873 |
| GTIN | 4029299537659 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Technologie | driver@optic |
| Garantie | 5 ans |
Dimensions
| Cote L | 597 mm |
| Cote B | 115 mm |
| Cote H | 60 mm |
| Cote BE | 102 mm |
| Cote LE | 579 mm |
| Poids net | 1,500 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,5–2,5 mm² |
| Réglage | rigide |
Boîtier
| Dimension du système | 115 x 600 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP40 côté pièce |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–54 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PC opale |
Version électrique
| Type de commande | DALI |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 15,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 1690 lm |
| Efficacité du luminaire | 113 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 95.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 80.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Montage et fixation
0210713 -
ZBS-E UNI 10-713
Jeu de fixation pour support pivotant universel, épaisseur de serrage 23-55 mm
0210717 -
ZBS-E UNI 10-717
Jeu de fixation pour support pivotant universel, épaisseur de serrage 45-80 mm
0210127 -
ZBS-E BR 10-127
Jeu de fixation pour montage encastré, plafond à ossature, montage sur la face avant du luminaire
0210770 -
ZBS-E UNI CLIP 10-770
Installation du clip de fixation, épaisseur de serrage H60 : 12-25 mm, H90 : 12-50 mm
