L'éclairage de la surface de vente d'un super/hypermarché doit être réglé à 50 % une fois l'alarme anti-intrusion désactivée, puis porté à 100 % 15 minutes avant l'ouverture. 15 minutes après la fermeture, l'éclairage doit être ramené à 50% et lorsque l'alarme est réactivée, il doit être éteint dans toutes les zones du magasin. À l'aide de l'élément de commande approprié, il doit être possible de programmer davantage de scénarios et comportements individuels en plus du réglage de base. L'élément de commande doit également permettre de régler l'heure d'ouverture.

En cas de déclenchement de l'alarme, l'éclairage est activé selon une séquence bien définie et ne peut être éteint tant que l'alarme n'est pas désactivée. Des contacts libres de potentiel permettent de connecter la commande d'éclairage au système d'alarme anti-intrusion. L'éclairage de la salle de vidéosurveillance, de la salle de repos et des deux bureaux doit être allumé et éteint à l'aide de boutons-poussoirs du système d'interrupteurs existant, et son intensité doit être augmentée ou diminuée individuellement. Les lignes lumineuses de l'entrepôt doivent s'allumer de manière entièrement automatique grâce à des détecteurs de mouvement intégrés et s'éteindre à nouveau après la fin de détection et un temps de postfonctionnement réglable. Un logiciel PC est nécessaire pour régler la durée de postfonctionnement des détecteurs de mouvement, pour configurer tous les autres composants de commande de l'éclairage et pour affecter les luminaires et les composants.

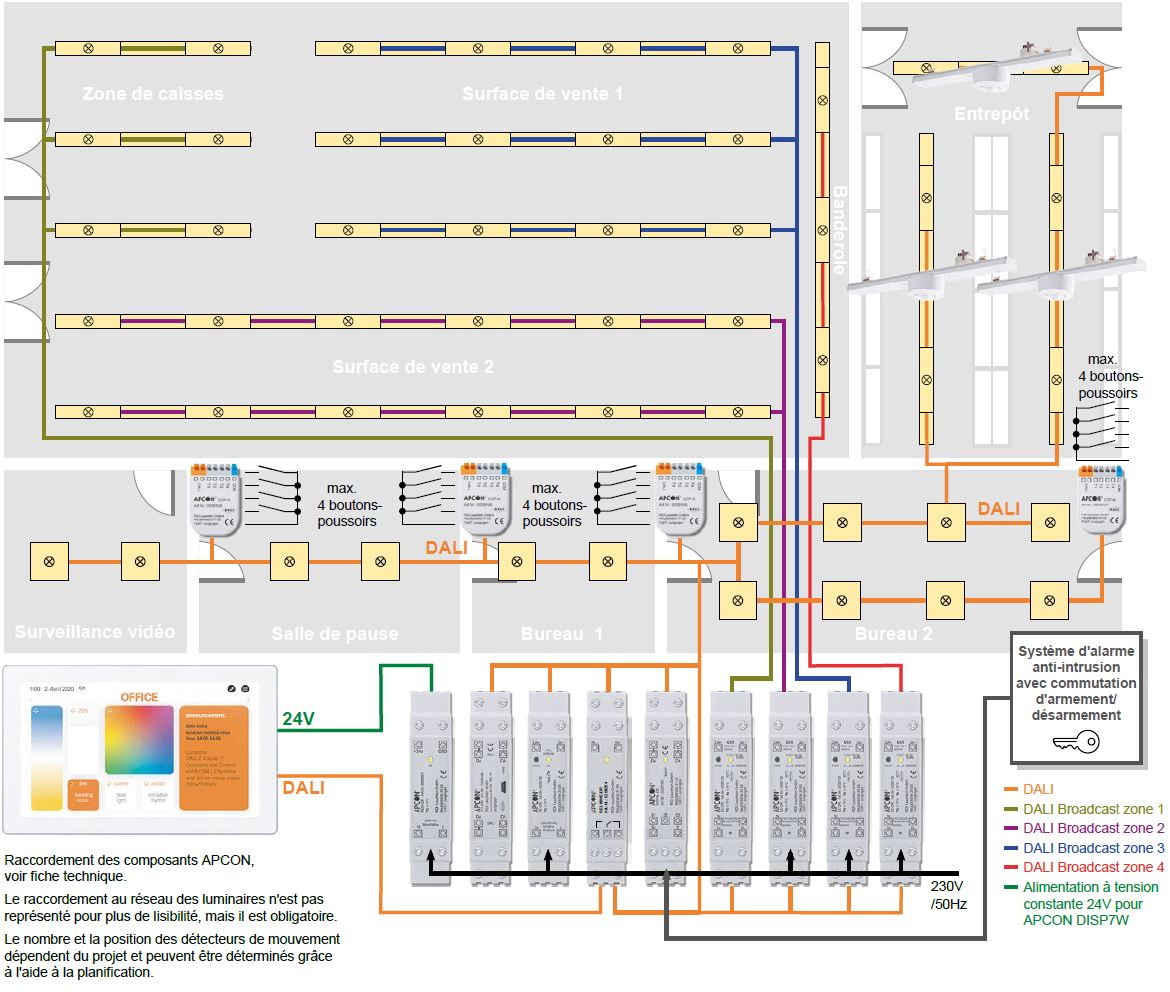

Tous les luminaires des différentes zones sont conçus en version DALI. Le réglage de l'heure d'ouverture et d'autres paramètres plus personnalisés s'effectuent via l'écran tactile couleur 7" APCON DISP7W et vous pouvez créer un nombre illimité d'interfaces utilisateur pour vous simplifier la tâche. Il suffit de faire glisser le curseur pour accéder aux différentes pages. Sur chaque interface utilisateur, on peut placer d'innombrables panneaux de commande permettant de sélectionner des scènes d'éclairage créées au préalable, ainsi que des curseurs permettant d'augmenter ou de diminuer la luminosité. L'alimentation se fait via le composant APCON PS24-DR. Le coupleur à boutons-poussoirs APCON COP4L-DR est utilisé pour se connecter au système d'alarme anti-intrusion et ainsi mettre en œuvre les exigences concernant le comportement de commutation lorsque le système d'alarme anti-intrusion est désactivé et activé, ainsi que le comportement lorsqu'une alarme est déclenchée. A cet effet, leurs signaux sont appliqués aux entrées du coupleur de boutons-poussoirs et configurés en conséquence. Afin de ne pas dépasser le nombre maximum d'adresses DALI possibles, les luminaires sont regroupés dans des circuits de diffusion DALI séparés via le module APCON EX-DR. Tous les luminaires d'un tel circuit Broadcast se comportent donc de la même manière.

L'éclairage de la salle de vidéosurveillance, de la salle de pause et des deux bureaux est allumé et éteint par les boutons-poussoirs des interrupteurs existants. Pour ce faire, le coupleur de bouton-poussoir APCON COP-A est placé derrière l'interrupteur dans la boîte de dérivation et connecté (un maximum de 4 boutons-poussoirs peuvent être raccordés sans potentiel). Ce bouton-poussoir permet d'allumer et d'éteindre l'éclairage, ainsi que d'en augmenter ou d'en diminuer individuellement l'intensité. Les lignes lumineuses de l'entrepôt s'allument simultanément et automatiquement grâce aux détecteurs de mouvement intégrés VLMF-SEN 500-7 APCON SEN12-SM en cas de mouvement et s'éteignent une fois que celui-ci a cessé et que la durée de postfonctionnement préréglées est écoulée. L'ensemble du circuit DALI est alimenté par l'alimentation APCON PS-DR DALI. La configuration de tous les composants de commande d'éclairage et luminaires APCON, l'affectation et le regroupement sont effectués via l'interface PC DALI-USB APCON PCI-DR et le logiciel PC sans licence DALI-Cockpit correspondant.
