Éclairage pour les établissements d’enseignement
Les établissements d’enseignement modernes regroupent sous un même toit une grande variété d’espaces – des salles de classe et salles spécialisées aux salles des enseignants, en passant par les couloirs, cages d’escalier, espaces communs et salles de sport. Chacun de ces espaces possède ses propres exigences en matière d’éclairage et nécessite des solutions bien conçues et coordonnées, alliant fonctionnalité, confort et efficacité.
Un éclairage de haute qualité constitue la base d’un travail concentré, d’un meilleur bien‑être et d’une orientation sûre. Un éclairage homogène, peu éblouissant et sans scintillement soutient les performances des élèves comme du personnel enseignant. Parallèlement, des systèmes de commande intelligents et des composants durables garantissent un fonctionnement économique, même en cas d’exploitation intensive. La durabilité, les faibles besoins de maintenance et l’intégration harmonieuse dans les infrastructures existantes créent les conditions nécessaires pour répondre aux exigences actuelles et futures.
RIDI propose des solutions d’éclairage globales pour les établissements d’enseignement – fonctionnelles, efficaces et fiables. De la planification à la mise en œuvre, jusqu’au service après‑vente, tous les services sont fournis par un interlocuteur unique. Le résultat : des solutions qui convainquent non seulement sur le plan technique, mais qui assurent également une orientation, une sécurité et une fiabilité durables pendant l’exploitation – créant ainsi une base pérenne pour des environnements d’apprentissage modernes et durables.
Salles de classe – Exigences et normes
- Niveaux d’éclairement réglables pour différentes situations d’enseignement
- Éclairage adaptatif selon la lumière du jour
- Limitation de l’éblouissement et des reflets
- Éclairement vertical des tableaux et surfaces de présentation (≥ 500 lx)
- Éclairement ≥ 500 lx sur les surfaces de travail
- Limitation de l’éblouissement (UGR ≤ 19)
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Différentes tâches visuelles pendant les cours | Des niveaux d’éclairement réglables permettent une adaptation spécifique selon les besoins |
| Éclairage simultané des surfaces de travail et des tableaux | Des systèmes d’éclairage zonés permettent l’éclairage simultané des surfaces de travail et des surfaces verticales |
| Confort visuel élevé lors d’une utilisation prolongée | Une qualité de lumière constante garantit des conditions de luminosité homogènes |
| Limitation de l’éblouissement | Des luminaires optiquement optimisés réduisent la luminance dans le champ de vision |
| Répartition uniforme de la lumière | Une répartition lumineuse homogène garantit un niveau d’éclairement optimal |
| Adaptation à la lumière du jour et à l’utilisation | Un système de commande basé sur des capteurs permet un ajustement automatique de l’éclairement en fonction de la lumière du jour et de l’utilisation |

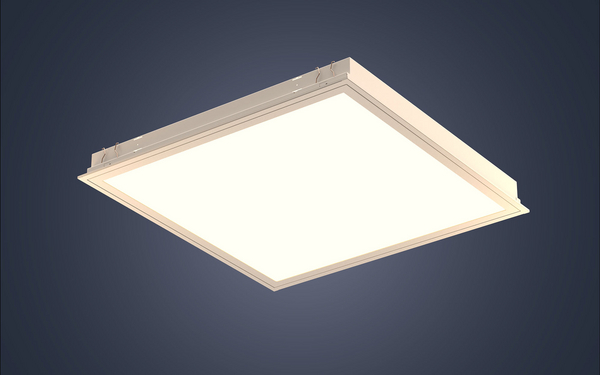

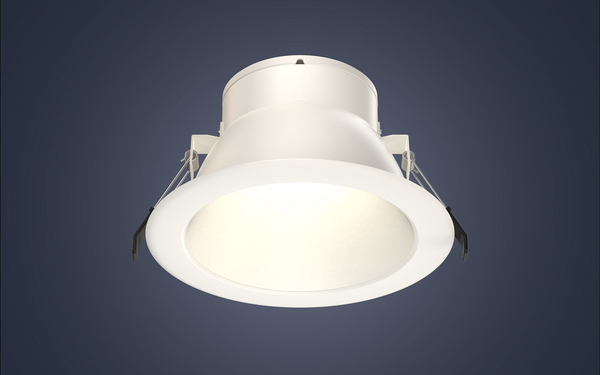

Recommandations de produits
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Fonctionnement automatique ou semi-automatique de l'éclairage de la pièce ou en fonction de la lumière du jour. En outre, fonctionnement manuel possible à tout moment – pour allumer et éteindre ainsi que pour une gradation individuelle via un bouton-poussoir.
- Commande manuelle de l'éclairage du tableau pour l'allumage et l'extinction, ainsi que pour le réglage individuel à l'aide d'un bouton-poussoir.
- Possibilité de raccordement pour les luminaires DALI standard ainsi que pour les luminaires DALI avec commande de la couleur de la lumière.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé, y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes pour bâtiments.
COMPOSANTS DU SYSTÈME
Le boîtier hybride APCON EASY BLE pour deux groupes de luminaires, en tant qu'intelligence centrale, permet de bénéficier de toutes les fonctionnalités Casambi.
CAPTEURS
Capteur APCON DALI-2 en version apparente ou encastrée avec grand champ de détection pour une planification simple et une détection fiable.
ÉLÉMENTS DE COMMANDE ET DE CONTRÔLE
Coupleur à bouton-poussoir APCON EASY BLE avec quatre entrées pour montage dans un boîtier encastré. Prend en charge la commutation, la gradation et les scénarios d'éclairage.
Salles spécialisées – Exigences et normes
- Niveaux d’éclairement réglables pour différentes tâches et utilisations
- Haut rendu des couleurs pour une perception visuelle précise
- Éclairage uniforme et avec peu d’ombres
- Éclairement ≥ 500 lx (plus élevé selon l’utilisation)
- Limitation de l’éblouissement (UGR ≤ 19)
- Commande en fonction de la lumière du jour et de la présence
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Différentes tâches visuelles pendant les activités | Des niveaux d’éclairement réglables permettent une gestion de l’éclairage adaptée aux tâches |
| Éclairage simultané des surfaces de travail et des tableaux | Des systèmes d’éclairage zonés permettent l’éclairage simultané des surfaces de travail et des surfaces verticales |
| Confort visuel élevé lors d’une utilisation prolongée | Une qualité de lumière homogène garantit des conditions de luminosité optimales |
| Limitation de l’éblouissement | Des luminaires optimisés sur le plan optique limitent la luminance dans le champ de vision |
| Répartition uniforme de la lumière | Une répartition lumineuse homogène garantit un niveau d’éclairement optimal |
| Adaptation à la lumière du jour et à l’utilisation | Un système de commande basé sur des capteurs permet un ajustement automatique du niveau d’éclairement en fonction de la lumière du jour et de l’utilisation |
Recommandations de produits
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Fonctionnement automatique ou semi-automatique de l'éclairage de la pièce – en fonction de la présence et / ou en fonction de la lumière du jour – via le module capteur intégré dans la ligne lumineuse RIDI LINIA EVO. En alternative, fonctionnement manuel pour le réglage de scénarios d'éclairage fixes, pour l'allumage et l'extinction ainsi que pour la variation individuelle à l'aide d'un bouton-poussoir.
- Commande manuelle de l'éclairage du tableau pour l'allumage et l'extinction ainsi que pour le réglage individuel à l'aide d'un bouton- poussoir.
- Fonctionnement broadcast facile à entretenir pour les platines-réglettes DALI-RIDI LINIA EVO standard et les versions pour la commande de la lumière colorée.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé, y compris les systèmes de gestion complexe et une évolutionflexible pour des solutions complètes pour bâtiments.
COMPOSANTS DU SYSTÈME

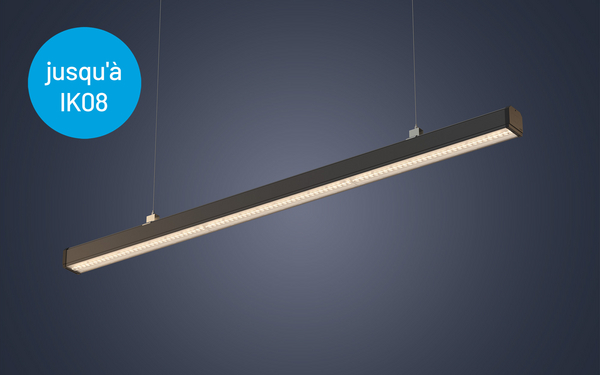

RIDI LINIA EVO – Module avec boîtier hybride APCON EASY BLE pour la commande séparée de l'éclairage du tableau.
CAPTEURS
Module capteur maître RIDI LINA EVO avec grand champ de détection pour une planification simplifiée et une détection fiable.
ÉLÉMENTS DE COMMANDE ET DE CONTRÔLE
Coupleur à bouton-poussoir APCON EASY BLE avec quatre entrées pour montage encastré. Prend en charge la commutation, la variation et les scénarios d'éclairage.
Espaces de détente – Exigences et normes
- Éclairage uniforme pour l’orientation et l’utilisation
- Réduction des différences de contraste dans l’espace
- Luminance limitée dans le champ de vision
- Éclairement ≥ 200 lx
- Limitation de l’éblouissement (UGR ≤ 22)
- Commande en fonction de la présence
Exemple pratique de conception d’éclairage
| Exigence | Lösung |
| Atmosphère lumineuse agréable pour la détente et la relaxation | Des composantes lumineuses directes et indirectes créent des conditions de luminosité équilibrées |
| Éclairage général uniforme sans contrastes marqués | Une répartition lumineuse à faisceau large réduit les différences de contraste dans la pièce |
| Confort visuel élevé pour les activités informelles | Une luminance limitée dans le champ de vision garantit des conditions de luminosité homogènes |
| Adaptation aux différents contextes d’utilisation | Des niveaux d’éclairement réglables permettent divers scénarios d’utilisation |
| Fonctionnement écoénergétique en cas d’occupation variable | Une commande basée sur la présence minimise la consommation d’énergie lors de faibles taux de présence |
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Commande d'ambiance lumineuse, commande individuelle et commande en fonction de l'heure et / ou de la lumière du jour dans les zones de séjour via des boutons-poussoirs et / ou un écran, commande en fonction de la présence dans les couloirs adjacents selon la répartition des pièces.
- Les luminaires sont adressés individuellement et peuvent être regroupés librement pour des changements d'utilisation et attribués aux capteurs et éléments de commande souhaités.
- Possibilité de raccordement pour les luminaires DALI standard ainsi que pour les luminaires DALI avec commande de la couleur de la lumière.
- Mise en réseau sans fil de différentes pièces pour une commande centralisée, y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes.
COMPOSANTS DU SYSTÈME
Le boîtier hybride APCON EASY BLE pour luminaires à adresse unique, en tant qu'intelligence centrale, permet de bénéficier de toutes les fonctionnalités Casambi.
CAPTEURS
Capteur APCON EASY BLE en version apparente ou encastrée au plafond avec grand champ de détection pour une planification simple et une détection fiable.
ÉLÉMENTS DE COMMANDE ET DE CONTRÔLE
APCON EASY BLE Écran couleur 4,8 pouces pour l'allumage et l'extinction, la gradation, le blanc réglable / TW, la commande des couleurs RGBW et des scénarios. Avec capteur de température ambiante intégré.
Bureaux administratifs – Exigences et normes
- Éclairage adapté aux postes de travail informatiques
- Conditions de luminosité uniformes dans la zone de travail
- Limitation des reflets sur les écrans d’ordinateur
- Éclairement ≥ 500 lx
- Limitation de l’éblouissement (UGR ≤ 19)
- Commande en fonction de la lumière du jour et de la présence
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Postes de travail sur écran avec de fortes exigences visuelles | Un éclairage limitant l’éblouissement réduit les reflets sur les postes informatiques |
| Confort visuel élevé lors d’une utilisation prolongée | Des conditions de luminosité constantes garantissent une performance visuelle stable |
| Éclairage uniforme des zones de travail | Une distribution lumineuse homogène assure des conditions de luminosité homogènes dans la zone de travail |
| Adaptation à la lumière du jour et à l’utilisation | Une commande dépendante de la lumière du jour ajuste l’éclairement en fonction de l’utilisation et de la lumière ambiante |
Recommandations de produits
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Fonctionnement automatique ou semi-automatique de l'éclairage de la pièce / ou en fonction de la lumière du jour. En outre, fonctionnement manuel possible à tout moment – pour allumer et éteindre ainsi que pour une gradation individuelle via un bouton-poussoir.
- Possibilité de raccordement pour les luminaires DALI standard ainsi que pour les luminaires DALI avec commande de la couleur de la lumière.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé, y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes pour bâtiments.
ENSEMBLE DE SOLUTIONS
APCON EASY BLE SOLUTION PACKAGE ONE – Pack de solutions pour le raccordement de jusqu'à 20 luminaires gradables de type 6 (DT6) et luminaires DALI Tunable White de type 8 (DT8). Comprend un boîtier hybride APCON et un capteur combiné de lumière et de présence DALI-2. Connexion optionnelle d'un bouton poussoir pour l'allumage, l'extinction et la gradation.
Salle des professeurs – Exigences et normes
- Niveaux d’éclairement réglables selon les différents usages
- Éclairage uniforme et zoné
- Luminance limitée dans le champ de vision
- Éclairement ≥ 300 lx (≥ 500 lx pour le travail sur écran)
- Limitation de l’éblouissement (UGR ≤ 19)
- Commande en fonction de la lumière du jour et de la présence
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Différents usages pour le travail, les réunions et la détente | Des concepts d’éclairage différenciés permettent de séparer fonctionnellement les zones de travail et de détente |
| Confort visuel élevé lors d’activités variées | Des niveaux de luminance équilibrés garantissent des conditions visuelles stables |
| Éclairage uniforme et zoné | Des répartitions lumineuses combinées assurent un éclairage général et une illumination par zones |
| Adaptation aux différentes situations d’utilisation | Des niveaux d’éclairement réglables de manière variable permettent des scénarios d’utilisation flexibles |
| Intégration du contrôle et de la gestion | Les systèmes de commande permettent un ajustement de l’éclairement spécifique à l’usage |
Recommandations de produits
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Commande de l'éclairage des bureaux en fonction de la lumière du jour et de la présence grâce au capteur intégré dans le luminaire. Un luminaire connecté via DALI est automatiquement commandé.
- De plus, il est possible d'utiliser le mode manuel pour des ambiances lumineuses fixes, l'allumage et l'extinction / ainsi que la variation individuelle de l'intensité lumineuse à l'aide du bouton-poussoir sans pile.
- Commande manuelle séparée de l'éclairage direct / indirect dans la salle de réunion via un élément de commande multifonctionnel. Les luminaires peuvent être réglés individuellement en intensité et en couleur et enregistrés avec des ambiances lumineuses fixes.
- Possibilité de raccordement pour les luminaires DALI standard et pour les luminaires DALI avec commande de la couleur de la lumière.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes pour bâtiments.
COMPOSANTS DU SYSTÈME
Le boîtier hybride APCON EASY BLE pour deux groupes de luminaires commande les composantes d'éclairage direct / indirect et offre, en tant qu'intelligence centrale, toute la gamme des fonctions Casambi.
CAPTEURS
Le luminaire ARKA avec capteur APCON EASY BLE intégré commande à la fois ses propres luminaires et les luminaires DALI connectés.
ÉLÉMENTS DE COMMANDE ET DE CONTRÔLE
APCON EASY BLE XPRESS – Élément de commande pour l'allumage, l'extinction, la gradation, le Tunable White / TW et la commande de scènes.
APCON EASY BLE Bouton double – avec des fonctions identiques.
Couloirs – Exigences et normes
- Éclairage uniforme pour l’orientation et la signalisation des circulations
- Conditions de luminosité constantes le long des circulations
- Éclairement ≥ 100 lx
- Éclairage dépendant de la lumière du jour
- Commande en fonction de la présence
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Orientation et déplacement sûrs dans le bâtiment | Un guidage lumineux continu assure l’orientation le long des circulations |
| Éclairage uniforme sans fortes différences de luminosité | Une répartition homogène de la luminosité garantit des conditions lumineuses constantes |
| Adaptation à la lumière du jour et à l’usage variable | Une commande dépendante de la lumière du jour ajuste l’éclairement au niveau de lumière naturelle |
| Fonctionnement économe en énergie avec un temps de présence variable | Une commande basée sur la présence minimise la consommation d’énergie en cas de faible utilisation |
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Fonctionnement entièrement automatique et dépendant de la présence de l'éclairage des couloirs, en option avec éclairage de base temporisé à faible niveau d'en cas d'absence.
- Fonctionnement Broadcast facile à entretenir pour les luminaires DALI standard et les luminaires DALI avec commande de la couleur de la lumière. Les grands couloirs peuvent être divisés en plusieurs zones.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes pour bâtiments.
COMPOSANTS DU SYSTÈME
Le boîtier hybride APCON EASY BLE, disponible en différentes versions, sert de centre névralgique et permet de profiter pleinement de toutes les fonctionnalités de Casambi.
CAPTEURS
Capteur APCON DALI-2 en version apparente ou encastrée au plafond, ainsi qu'en version encastrée au mur avec grand champ de détection pour une planification simple et une détection fiable.
Cages d’escalier – Exigences et normes
- Éclairage uniforme des marches d’escaliers et des paliers
- Éclairement vertical pour une visibilité claire des bords de marches
- Éclairement ≥ 150 lx
- Commande en fonction de la présence
- Éclairage de secours conforme aux exigences
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Utilisation sûre des escaliers et des paliers | Un éclairage continu assure un guidage sûr le long des marches d’escaliers |
| Bonne visibilité des marches et des différences de hauteur | Des composants d’éclairage vertical améliorent la perception des bords de marches |
| Éclairage vertical et horizontal uniforme | Une répartition homogène de la lumière garantit des conditions de luminosité constantes |
| Activation fiable lors de l’utilisation | Une commande basée sur la présence permet une activation en fonction des besoins |
Exemple de planification d'une commande d'éclairage APCON
- Luminaire rond à vasque avec capteur de mouvement radar HF APCON intégré et protégé contre les chocs.
- Raccordement tripolaire pour luminaire.
- Temps de latence réglables au niveau du capteur.
- Éclairage qui s'allume lorsque quelqu'un pénètre dans le champ de détection du capteur et s'éteint automatiquement après un délai prédéfini.
Sanitaires – Exigences et normes
- Éclairage général uniforme
- Éclairement vertical pour la zone avec miroir
- Luminosité limitée dans le champ de vision
- Éclairement ≥ 200 lx
- Commande en fonction de la lumière du jour et de la présence
- Limitation de l’éblouissement
Exemple pratique de conception d'éclairage
| Exigence | Solution |
| Utilisation sûre et confortable des locaux | Une répartition homogène de la luminosité assure une orientation sûre dans la pièce |
| Éclairage général uniforme | Une répartition lumineuse extensive réduit les différences de contraste |
| Bonne illumination des zones avec miroir | Des composants d’éclairage vertical permettent un éclairage uniforme du visage |
| Limitation de l’éblouissement | Une luminance limitée dans le champ de vision réduit l’éblouissement |
| Fonctionnement économe en énergie avec une utilisation variable | Une commande basée sur la présence minimise la consommation d’énergie en cas de faible utilisation |
Exemple de planification d'une commande d'éclairage APCON
- APCON EASY BLE – solution hybride sans fil ou câblée DALI basée sur le système maillé sans fil Casambi / qui a fait ses preuves.
- Configuration de tous les composants APCON et des luminaires en toute simplicité via l'application Casambi sur smartphone ou tablette.
- Fonctionnement entièrement automatique de l'éclairage de la pièce, en fonction de la présence et de la lumière du jour, selon les besoins.
- Fonctionnement en diffusion facile à entretenir pour les luminaires DALI standard.
- Mise en réseau radio de différentes pièces pour un contrôle centralisé y compris les systèmes de gestion complexe et une évolution flexible pour des solutions complètes pour bâtiments.
CAPTEURS
Capteur APCON EASY BLE en tant que capteur maître ou capteur d'extension, disponible pour un montage apparent ou encastré au plafond, avec un large champ de détection pour une planification simplifiée et une détection fiable.
Salles de sport – Exigences et normes
- Éclairage uniforme de la surface de jeu
- Composants d’éclairage vertical pour une bonne visibilité du ballon et des joueurs
- Éclairement ≥ 300 lx (≥ 500 lx pour un usage intensif)
- Limitation de l’éblouissement (UGR ≤ 22)
- Conception robuste et résistante aux impacts de balles
- Niveaux d’éclairement réglables selon les différents usages
Exemple de planification d'une commande d'éclairage APCON
| Exigence | Solution |
| Éclairage uniforme de l’ensemble de la surface de jeu | Des répartitions lumineuses à faisceau large assurent des conditions de luminosité homogènes |
| Bonne visibilité du ballon et des joueurs | Des composants d’éclairage vertical soutiennent la perception du ballon et des joueurs |
| Limitation de l’éblouissement dans différentes directions | Une luminance limitée à des angles d’émission élevés réduit l’éblouissement lors du regard vers le haut |
| Limitation de l’éblouissement dans différentes directions | Des luminaires mécaniquement robustes garantissent un fonctionnement sûr sous fortes sollicitations |
| Adaptation aux différents niveaux d’usage et de performance | Des niveaux d’éclairement réglables de manière variable permettent différents scénarios d’utilisation |
Recommandations de produits
APCON – commande d’éclairage
RIDI LINIA EVO Sport – mise à niveau pour la résistance aux impacts de balles
L’accessoire de mise à niveau RIDI LINIA EVO Sport rend les nouveaux systèmes d’éclairage RIDI LINIA EVO ainsi que les installations existantes résistants aux impacts de balles.
