AB-AS1265DAWS840MPO0350 / 0637922
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti AB2. Il diffusore microprismatico, inserito in una cornice, garantisce un'illuminazione gradevole e priva di abbagliamenti di postazioni di lavoro e aule scolastiche grazie alle sue caratteristiche di distribuzione simmetrica a fascio ampio. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 3290 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Corpo rettangolare e angolare in lamiera d'acciaio verniciata a polvere, bianco. Le aperture di interruzione sul lato anteriore consentono il cablaggio passante delle lampade in una disposizione a strisce. Montaggio diretto a soffitto utilizzando le camme e i dischi scanalati forniti per il fissaggio. fissaggio a 4 punti. Utilizzando le staffe di montaggio fornite come accessori, le lampade possono essere fissate a 2 punti di montaggio a soffitto preassemblando la staffa di montaggio sul soffitto e fissandovi l'apparecchio. Driver LED integrato nella lampada, sostituibile da un elettricista qualificato. Morsetto di collegamento adatto al cablaggio passante. La versione AB-...FL può essere impostata sul livello di luce desiderato mediante un interruttore DIP sul driver. Versioni DALI per applicazioni TouchDim o DALI.
Informazioni sull'ordine
| Numero dell'articolo | 0637922 |
| GTIN | 4029299604382 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1265 mm |
| Dimensione B | 200 mm |
| Dimensione H | 55 mm |
| Dimensione A1 | 950 mm |
| Dimensione A2 | 132 mm |
| Peso netto | 4.300 kg |
Montaggio
| Tipo di montaggio | A plafone |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP40 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–35 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA strutturato |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 27.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura microprismatica |
| Controllo dell'abbagliamento | Microprismatico |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

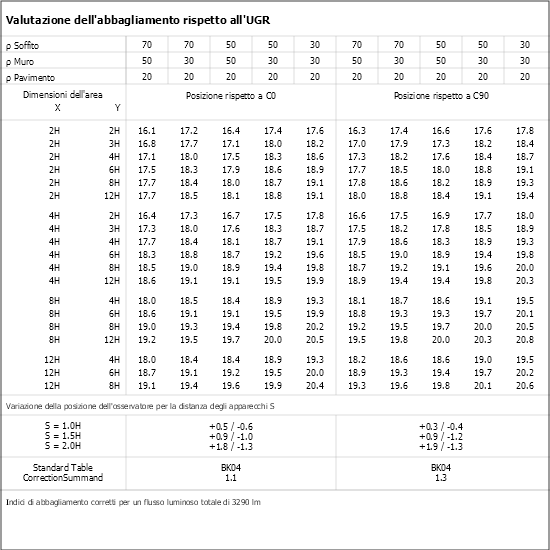

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 3290 lm |
| Efficienza luminosa | 122 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 79.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0200254 -
ZIDV 36/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-36W + T16-28/54W, 5x1,5mm²,max.10A |
|
|
|
0200637 -
ZIDV 36/5/2.5 DURCHVERDR.
|
Cablaggio pass. T26-36W + T16-28/54W, 5x2,5mm²,max16A |
|
|
| 0218441 - ZBS AB-AS | Kit di fissaggio per 2 punti di montaggio per lampade AB-AS... |
|
|
