ABR-BWS4 1549FLWS840T2800 / 0650986
Descrizione del prodotto

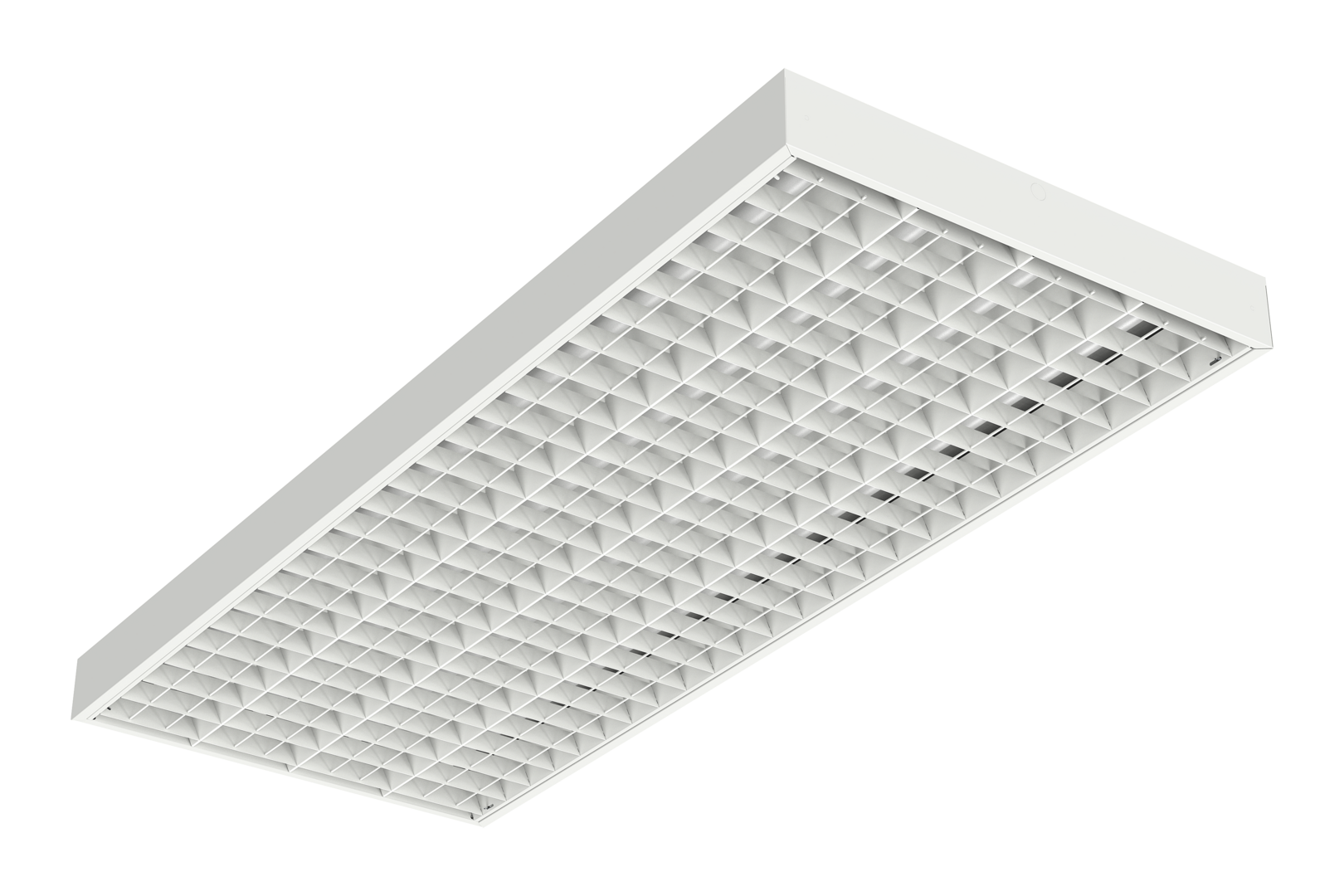

Apparecchi a soffitto della famiglia di prodotti ABR-BWS. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 28460 lm nel colore della luce 840, flusso luminoso regolabile: in fasi. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Flusso luminoso in fasi regolabile da 19280 - 32920 lm. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Con alimentatore elettronico xFlex. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0650986 |
| GTIN | 4029299908909 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Sale sportive e polifunzionali |
| Garanzia | 5 anni |

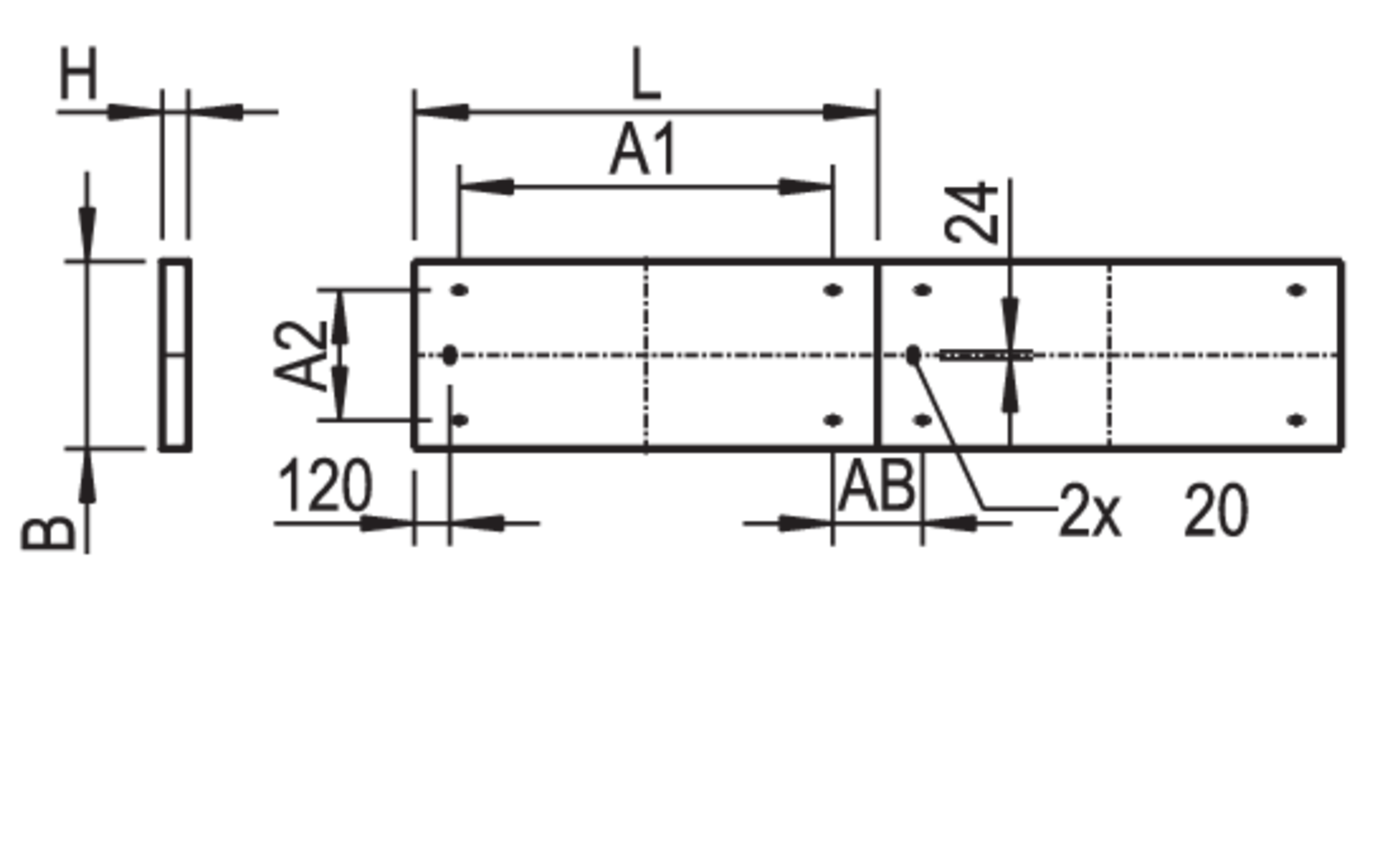

Dimensioni
| Dimensione L | 1549 mm |
| Dimensione B | 626 mm |
| Dimensione H | 90 mm |
| Dimensione A1 | 1250 mm |
| Dimensione A2 | 435 mm |
| Peso netto | 20.200 kg |
Montaggio
| Tipo di montaggio | A plafone |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 1.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK10 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–29 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Acciaio |
Versione elettrica
| Sistema di controllo | xFlex |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 212.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

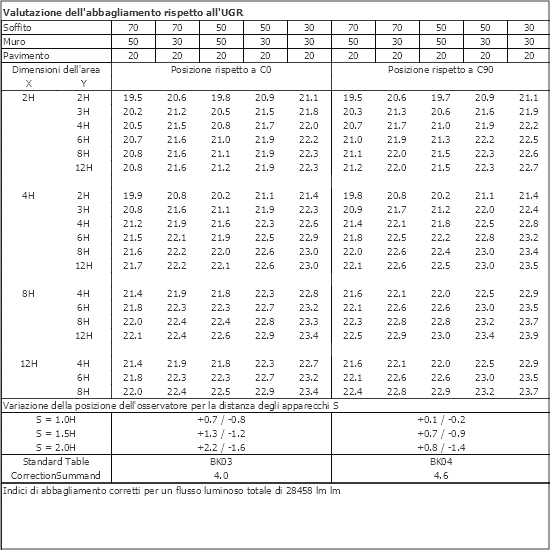

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 28460 lm |
| Flusso luminoso massimo nominale | 19280 - 32920 lm |
| Efficienza luminosa | 134 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 94.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 72.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
1207288 -
VLBKM 1500
|
Copertura cieca lunghezza=1500 mm, IP20, plastica bianco |
|
|
|
1207289 -
VLBKM 4500
|
Copertura cieca lunghezza=4500 mm, IP20, plastica bianco |
|
|
0207868 -
TRAS-HD
|
Dispositivo di sospensione con Ø 6,0 per montaggio a soffitto, 1 pezzo |
|
|
0207880 -
ZSP-SK-3M
|
Morsetto per fune di sospensione, D = 2 mm, L = 3 m, 1 pezzo, max. 45 kg |
|
|
0205222 -
VLTHDS AUFHÄNGER + HAKEN KURZ
|
Dispositivo di sosp. catena, montaggio trasversale, max 20kg, 1 pezzo |
|
|
0207867 -
TRAS-HA
|
Dispositivo di sosp. catena, dado di regolazione, 1 pezzo |
|
|
0207083 -
TRAS-AB
|
Lamiera di fissaggio per il montaggio resistente agli urti di TRAS-A |
|
|
0205224 -
VLTHDB AUFHÄNGER
|
Plafoniera con vite a croce per il fissaggio, max. 20 kg, 1 pezzo |
|
|
0205887 -
VLBP
|
Piastra con occhiello per fissaggio a soffitto, max 20kg, 1 pz. |
|
|
0205888 -
VLKH
|
Gancio a carabina, dimensione 50x25x5, max 20kg, 1 pz. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Catena, zincato, max. 20kg, peso 0,25 kg/m |
|
|
0205761 -
VLTLI
|
Supporto cavi interno, 10 pezzi, rispettare le disposizioni |
|
|
0207870 -
TRAS-B
|
Fissante per lampada per corpi illuminanti per montaggio a plafone |
|
|
1205260 -
VLTB LEUCHTENBEFESTIGER
|
per fissante per lampada su VTL-... vite M5, max. 20 kg, 1 pezzo |
|
|
0200223 -
TRA 002 M5X20
|
Sospensore per lampada gancio M5x20, acciaio zincato |
|
|
0208347 -
VLSPSO-KH
|
Tenditore con occhielli + moschettone, regolazione 50 mm, massimo 20 kg, 1 pezzo |
|
|
0207851 -
TRAS 3000
|
Binario portante L=3,0m, lamiera d'acciaio zincato, peso 3,9kg |
|
|
|
0207852 -
TRAS 4500
|
Binario portante L=4,5m, lamiera d'acciaio zincato, peso 5,9kg |
|
|
1500004 -
VLTO 581
|
Binario portante, lunghezza singola, L=1537 mm, senza cablaggio passante, bianco |
|
|
|
1500005 -
VLTO 582
|
Binario portante, lunghezza doppia, L=3074 mm, senza cablaggio passante, bianco |
|
|
|
1500006 -
VLTO 583
|
Binario portante, lunghezza tripla, L=4611 mm, senza cablaggio passante, bianco |
|
|
0207944 -
TRAS-HAS
|
Dispositivo di sospensione per sospensione trasversale catena, 1 pezzo |
|
|
1205790 -
VLTV TRAGSCHIENENVERBINDER
|
Connettore per binari portanti per IP 20 e IP 54, 1 pz. |
|
|
0206548 -
VLTVA TRAGSCHIENENVERBINDER
|
Connettore per binari portanti esterno, per IP20 |
|
|
0207860 -
TRAS-V
|
Connettore per guide portanti per TRAS, 1 pz. |
|
|
0200252 -
TRA 132 TRAVERSE- ABR/EBR 2..
|
Traversa per ABR/EBR 2 lampade, distanza di fissaggio 132+149mm |
|
|
0200253 -
TRA 298 TRAVERSE- ABR/EBR 3..
|
Traversa per ABR/EBR 3 lampade, distanza di fissaggio 298mm |
|
|
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Traversa per ABR/EBR 4 lampade, distanza di fissaggio 435mm |
|
|
0206905 -
VLG-KB
|
Staffa di sicurezza per VLB, bianco, 1 pezzo |
|
|
0207853 -
TRAS-A 1500
|
Copertura TRAS, L=1,5m, zincato, resistente agli urti con TRAS-AB |
|
|
0205791 -
VLTE TRAGSCHIENEN ENDDECKEL
|
Tappo di chiusura per binario portante, bianco, plastica, 1 pezzo |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W,5x1,5mm²,max.10A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 3x1,5mm²,max10A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 5x2,5mm²,max16A |
|
|
Apparecchi a soffitto della famiglia di prodotti ABR-BWS. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 28460 lm nel colore della luce 840, flusso luminoso regolabile: in fasi. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Flusso luminoso in fasi regolabile da 19280 - 32920 lm. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Con alimentatore elettronico xFlex. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0650986 |
| GTIN | 4029299908909 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Sale sportive e polifunzionali |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1549 mm |
| Dimensione B | 626 mm |
| Dimensione H | 90 mm |
| Dimensione A1 | 1250 mm |
| Dimensione A2 | 435 mm |
| Peso netto | 20.200 kg |
Montaggio
| Tipo di montaggio | A plafone |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 1.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK10 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–29 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Acciaio |
Versione elettrica
| Sistema di controllo | xFlex |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 212.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 28460 lm |
| Flusso luminoso massimo nominale | 19280 - 32920 lm |
| Efficienza luminosa | 134 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 94.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 72.000 h |
Centro download

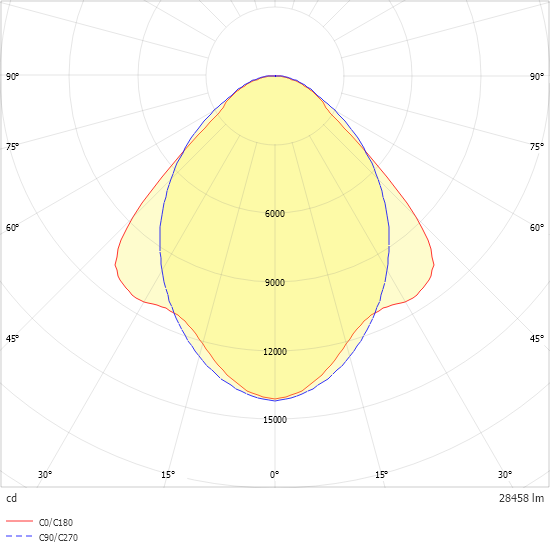

Curva di distribuzione luminosa
