ABR-L 380/1860-840 T / 0650177
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti ABR. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa L-TUBE installato, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 16890 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio a sospensione con i relativi kit di fissaggio. Montaggio a soffitto con i dischi scanalati in dotazione. Montaggio su binario portante TRAS o VLTO. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
ABR. 180, 280: tutte le lampade cablate su L1. (180 con 1 dispositivo; 280 con 2 dispositivi). ABR. 380: lampada centrale cablata su L2, lampade esterne su L1. (3 dispositivi). ABR. 480: entrambe le lampade centrali cablate su L2, lampade esterne su L1. (4 dispositivi). Altre connessioni disponibili su richiesta.
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
Informazioni sull'ordine
| Numero dell'articolo | 0650177 |
| GTIN | 4029299418453 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1549 mm |
| Dimensione B | 481 mm |
| Dimensione H | 95 mm |
| Dimensione A1 | 1250 mm |
| Dimensione A2 | 298 mm |
| Dimensione AB | 300 mm |
| Peso netto | 17.490 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto | Canalizzazione |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Acciaio |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 144.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

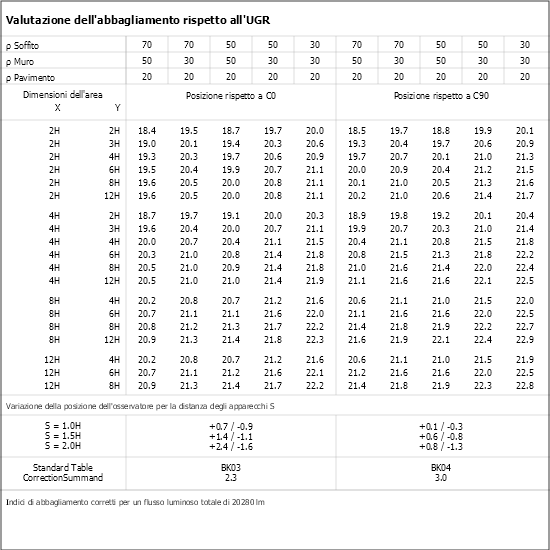

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 16890 lm |
| Efficienza luminosa | 117 lm/W |
Sorgente luminosa
| Lampade | L-TUBE |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
1207288 -
VLBKM 1500
|
Copertura cieca lunghezza=1500 mm, IP20, plastica bianco |
|
|
|
1207289 -
VLBKM 4500
|
Copertura cieca lunghezza=4500 mm, IP20, plastica bianco |
|
|
0207868 -
TRAS-HD
|
Dispositivo di sospensione con Ø 6,0 per montaggio a soffitto, 1 pezzo |
|
|
0207880 -
ZSP-SK-3M
|
Morsetto per fune di sospensione, D = 2 mm, L = 3 m, 1 pezzo, max. 45 kg |
|
|
0205222 -
VLTHDS AUFHÄNGER + HAKEN KURZ
|
Dispositivo di sosp. catena, montaggio trasversale, max 20kg, 1 pezzo |
|
|
0207867 -
TRAS-HA
|
Dispositivo di sosp. catena, dado di regolazione, 1 pezzo |
|
|
0207083 -
TRAS-AB
|
Lamiera di fissaggio per il montaggio resistente agli urti di TRAS-A |
|
|
0205224 -
VLTHDB AUFHÄNGER
|
Plafoniera con vite a croce per il fissaggio, max. 20 kg, 1 pezzo |
|
|
0205887 -
VLBP
|
Piastra con occhiello per fissaggio a soffitto, max 20kg, 1 pz. |
|
|
0205888 -
VLKH
|
Gancio a carabina, dimensione 50x25x5, max 20kg, 1 pz. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Catena, zincato, max. 20kg, peso 0,25 kg/m |
|
|
0205761 -
VLTLI
|
Supporto cavi interno, 10 pezzi, rispettare le disposizioni |
|
|
0207870 -
TRAS-B
|
Fissante per lampada per corpi illuminanti per montaggio a plafone |
|
|
1205260 -
VLTB LEUCHTENBEFESTIGER
|
per fissante per lampada su VTL-... vite M5, max. 20 kg, 1 pezzo |
|
|
0200223 -
TRA 002 M5X20
|
Sospensore per lampada gancio M5x20, acciaio zincato |
|
|
0208347 -
VLSPSO-KH
|
Tenditore con occhielli + moschettone, regolazione 50 mm, massimo 20 kg, 1 pezzo |
|
|
0207851 -
TRAS 3000
|
Binario portante L=3,0m, lamiera d'acciaio zincato, peso 3,9kg |
|
|
|
0207852 -
TRAS 4500
|
Binario portante L=4,5m, lamiera d'acciaio zincato, peso 5,9kg |
|
|
1500004 -
VLTO 581
|
Binario portante, lunghezza singola, L=1537 mm, senza cablaggio passante, bianco |
|
|
|
1500005 -
VLTO 582
|
Binario portante, lunghezza doppia, L=3074 mm, senza cablaggio passante, bianco |
|
|
|
1500006 -
VLTO 583
|
Binario portante, lunghezza tripla, L=4611 mm, senza cablaggio passante, bianco |
|
|
0207944 -
TRAS-HAS
|
Dispositivo di sospensione per sospensione trasversale catena, 1 pezzo |
|
|
1205790 -
VLTV TRAGSCHIENENVERBINDER
|
Connettore per binari portanti per IP 20 e IP 54, 1 pz. |
|
|
0206548 -
VLTVA TRAGSCHIENENVERBINDER
|
Connettore per binari portanti esterno, per IP20 |
|
|
0207860 -
TRAS-V
|
Connettore per guide portanti per TRAS, 1 pz. |
|
|
0200252 -
TRA 132 TRAVERSE- ABR/EBR 2..
|
Traversa per ABR/EBR 2 lampade, distanza di fissaggio 132+149mm |
|
|
0200253 -
TRA 298 TRAVERSE- ABR/EBR 3..
|
Traversa per ABR/EBR 3 lampade, distanza di fissaggio 298mm |
|
|
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Traversa per ABR/EBR 4 lampade, distanza di fissaggio 435mm |
|
|
0206905 -
VLG-KB
|
Staffa di sicurezza per VLB, bianco, 1 pezzo |
|
|
0207853 -
TRAS-A 1500
|
Copertura TRAS, L=1,5m, zincato, resistente agli urti con TRAS-AB |
|
|
0205791 -
VLTE TRAGSCHIENEN ENDDECKEL
|
Tappo di chiusura per binario portante, bianco, plastica, 1 pezzo |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W,5x1,5mm²,max.10A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 3x1,5mm²,max10A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 5x2,5mm²,max16A |
|
|
