ABRFB-R2X145/35DA-SM / 0660005
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti ABRFB. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 7500 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio per fila continua o singola. Montaggio a soffitto con gli accessori in dotazione o montaggio a sospensione con i relativi kit di fissaggio (vedere accessori). Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0660005 |
| GTIN | 4029299421293 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1480 mm |
| Dimensione B | 131 mm |
| Dimensione H | 60 mm |
| Dimensione A1 | 1200 mm |
| Dimensione AB | 1480 mm |
| Dimensione AE | 1400 mm |
| Peso netto | 3.900 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 64.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

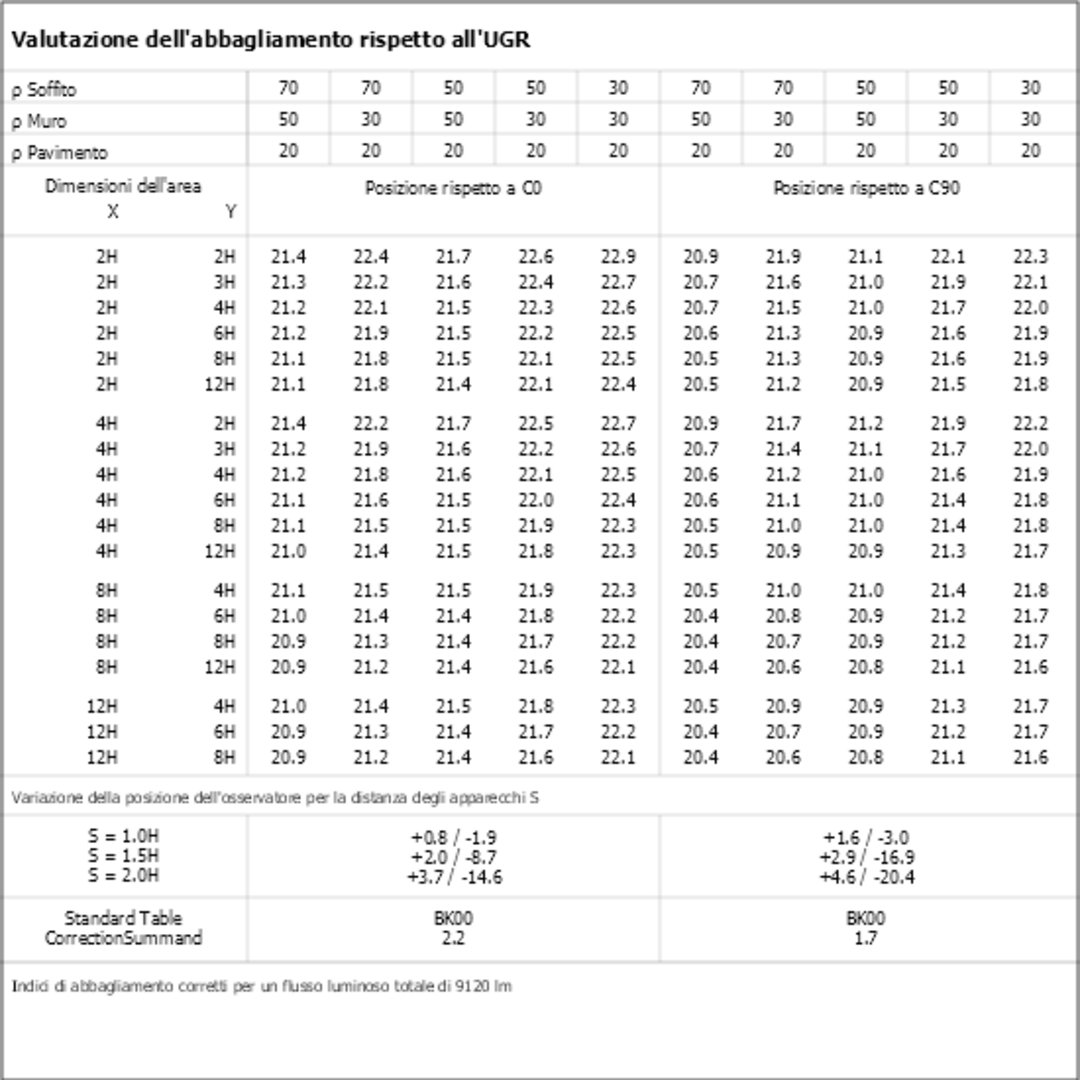

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 7500 lm |
| Efficienza luminosa | 117 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W,5x1,5mm²,max.10A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Cablaggio pass. T26-58W+T16-35/49/80W, 3x1,5mm²,max10A |
|
|
0215933 -
UKNA-ABRFB
|
Adattatore snodo universale ABRFB, bianco, con DV |
|
|
0203581 -
ABRFBE LEUCHTENSTIRNTEIL
|
Parte frontale terminale ABRFB, ABRFBI, bianco, lamiera d'acciaio, 1 pezzo |
|
|
|
0203584 -
ABRFBKE LEUCHTENSTIRNTEIL
|
Parte frontale terminale ABRFB, ABRFBI, bianco, plastica, 1 pezzo |
|
|
0203585 -
ABRFBKN
|
Punto di giunzione per ABRFB/ABRFBI |
|
|
0203586 -
ABRFBKNE KNOTENSTIRNTEIL
|
Parte frontale snodo, 1 pezzo |
|
|
0201619 -
ZSPH
|
Fune di sospens., rosone rotondo, bianco, mors. serracavi, 1,5m, 1 pz. |
|
|
|
0205027 -
ZSPHS MIT SCHRAUBKLEMME 1.5M
|
Fune di sosp., rosone rotondo bianco, mors. serr. man., 1,5m, 1 pz. |
|
|
0203537 -
ZSPTS SEILPENDEL TRAPEZ 1.5M
|
Cavetto sospensione a Y, fiss. a soff., mors. serr. man., 1,5m, 1 pz. |
|
|
0202926 -
ZSPTSE BALDACHIN+SEILP. 1.5M
|
Fune di sosp. con rosone angolare, bianco, mors. serrac., 1,5m |
|
|
0202927 -
ZSPTSH BALDACHIN+SEILP. 1.5M
|
Fune di sosp. con rosone semicirc., bianco, mors. serrac., 1,5m |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Cavo di collegamento trasparente, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5x 1,5 mm², 1,5 m |
|
|
0203253 -
UKN
|
Snodo universale, D=120, A=60, bianco, 1 pezzo |
|
|
0210958 -
UKNS 1.5M
|
Fune di sosp. con kit fissaggio a soffitto e mors. serracavi, 1,5m, 1 pz. |
|
|
|
0215942 -
UKNS 3.0M
|
Fune di sosp. con kit fissaggio a soffitto e mors. serracavi, 3,0m, 1 pz. |
|
|
|
0215943 -
UKNS 5.0M
|
Fune di sosp. con kit fissaggio a soffitto e mors. serracavi, 5,0m, 1 pz. |
|
|
0202867 -
ZSPE
|
Fune di sosp., rosone angol. bianco, morsetto serracavi, 1,5m, 1 pz. |
|
|
0202879 -
UKNSE SEILP.KLEMME+BALD1.5M
|
Fune di sospensione con rosone angolare, bianco, 1,5 m, 1 pezzo |
|
|
0208105 -
UKND
|
Fissaggio a soffitto per UKN |
|
|
0204332 -
ZDBE
|
Controsoffitto, angolare, bianco, per fune di sospensione a trapezio, ZUSP e UKNS |
|
|
0210959 -
UKNSB SEILP.KLEMME+BALD. 1.5M
|
Fune di sosp. con rosone rotondo, bianco, mors. serracavi, 1,5m, 1 pz. |
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Fune di sosp., fiss. a soff., morsetto serracavi manuale, 1,5m, 1 kit=2 pz. |
|
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Fune di sosp., fissaggio a soffitto, morsetto serracavi, 1,5m, 1 kit=2 pz. |
|
|
Apparecchi a soffitto della famiglia di prodotti ABRFB. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 7500 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio per fila continua o singola. Montaggio a soffitto con gli accessori in dotazione o montaggio a sospensione con i relativi kit di fissaggio (vedere accessori). Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0660005 |
| GTIN | 4029299421293 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1480 mm |
| Dimensione B | 131 mm |
| Dimensione H | 60 mm |
| Dimensione A1 | 1200 mm |
| Dimensione AB | 1480 mm |
| Dimensione AE | 1400 mm |
| Peso netto | 3.900 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 64.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 7500 lm |
| Efficienza luminosa | 117 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
