ABRFB1180DAWS840M9S0350 / 0637870
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti ABRFB. Controllo della luce tramite Lente, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Lampadina LED-M installato, Sostituzione da parte dello specialista. L'apparecchio genera un flusso luminoso nominale di 3670 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Elevata qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio: Montaggio per fila continua o singola. Montaggio a soffitto con gli accessori in dotazione o montaggio a sospensione con i relativi kit di fissaggio (vedere accessori). Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0637870 |
| GTIN | 4029299575040 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1180 mm |
| Dimensione B | 131 mm |
| Dimensione H | 64 mm |
| Dimensione A1 | 900 mm |
| Dimensione AB | 1180 mm |
| Dimensione AE | 1100 mm |
| Dimensione AE1 | 1100 mm |
| Peso netto | 3.858 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK03 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–40 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 26.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Lente |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

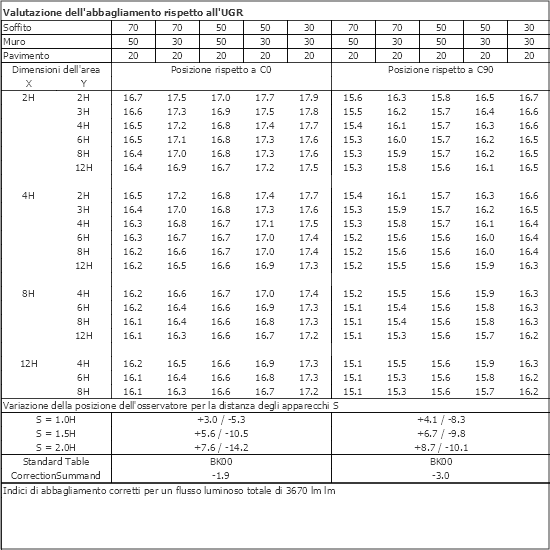

| Classe UGR | ≤ 16 |
| Flusso luminoso nominale | 3670 lm |
| Efficienza luminosa | 141 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 78.000 h |
Centro download
