ARKA-E1547DAWS840MPO0500-SEN / 0833045
Descrizione del prodotto
Apparecchi a soffitto in lamiera d'acciaio con diffusore microprismatico. Controllo dell'ottica mediante Copertura microprismatica, fascio di luce simmetrico, Fascio estremamente ampio, emissione di luce diretto. Modulo a LED lineare, colore della luce 840, tolleranza colore (SDCM) < 3 SDCM, sorgente luminosa Sostituzione da parte dello specialista. Flusso luminoso regolabile senza passo Durata nominale L80B50 (tq = 25°C) 100.000 h . Custodia in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Copertura in PMMA trasparente. Montaggio come apparecchio a fila singola o continua; le parti frontali devono essere ordinate separatamente. Per il montaggio per fila continua è necessario il connettore della lampada. Montaggio a sospensione con accessori separati, un pendente per ogni punto di connessione per il montaggio per fila continua. Cablaggio passante disponibile come accessorio. Con l'alimentatore elettronico. Sostituzione da parte dello specialista possibile. Potenza nominale 37.0 W, tensione nominale 220 - 240 V AC/DC 50 - 60 Hz, classe di protezione I.
Informazioni sull'ordine
| Numero dell'articolo | 0833045 |
| GTIN | 4029299960693 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Ufficio | Educazione |
| Tecnologia | Casambi |
| Sensori | Movimento | Luce |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1547 mm |
| Dimensione B | 184 mm |
| Dimensione H | 85 mm |
| Dimensione AE | 1230 mm |
| Peso netto | 6.350 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Dimensioni del sistema | 185 x 1550 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK03 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–40 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 | Casambi |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 37.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura microprismatica |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

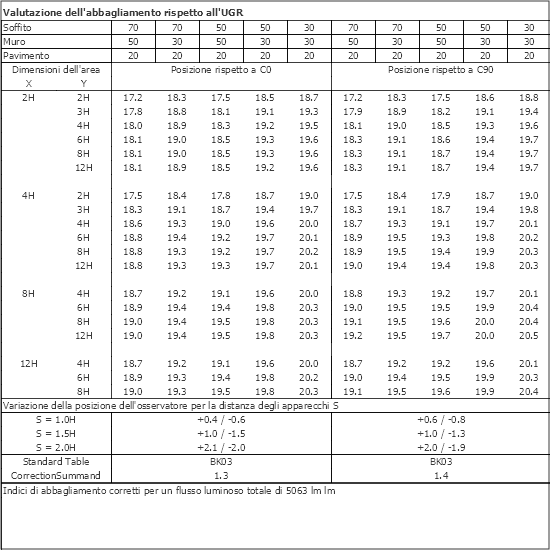

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 5060 lm |
| Efficienza luminosa | 137 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 100.000 h |
Sensori
| Campo di rilevamento trasversale | Ø 7 m |
| Campo di rilevamento frontale | Ø 4 m |
| Campo di rilevamento della presenza | Ø 3 m |
| Angolo di copertura | 360° |
| Campo di cattura | 38 m² |
| Altezza di montaggio ottimale | 3 m |
| Altezza massima di montaggio | 4 m |
| Setpoint luminosità | 10 - 2000 lx |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
| 0209624 - ZBS-P ARKA-E 1500-1550 | Kit di fissaggio per pannelli a soffitto per ARKA-E1497 e ARKA-E1547 |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Clip di fissaggio EBR...,spessore fissaggio T16: 12-25mm, T26: 12-50mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Set di fissaggio universale spessore tra 23 a 55mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Set di fissaggio universale spessore tra 45 a 80mm |
|
|
| 0209603 - ZPB-K ARKA-E | Moschettoni, DIN 5299-C, dimensioni 40 mm x 4 mm, carico massimo 50 kg, 2 pezzi |
|
|
0209408 -
ZEW
|
Strumento di sblocco per facilitare l'apertura della lampada |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
Apparecchi a soffitto in lamiera d'acciaio con diffusore microprismatico. Controllo dell'ottica mediante Copertura microprismatica, fascio di luce simmetrico, Fascio estremamente ampio, emissione di luce diretto. Modulo a LED lineare, colore della luce 840, tolleranza colore (SDCM) < 3 SDCM, sorgente luminosa Sostituzione da parte dello specialista. Flusso luminoso regolabile senza passo Durata nominale L80B50 (tq = 25°C) 100.000 h . Custodia in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Copertura in PMMA trasparente. Montaggio come apparecchio a fila singola o continua; le parti frontali devono essere ordinate separatamente. Per il montaggio per fila continua è necessario il connettore della lampada. Montaggio a sospensione con accessori separati, un pendente per ogni punto di connessione per il montaggio per fila continua. Cablaggio passante disponibile come accessorio. Con l'alimentatore elettronico. Sostituzione da parte dello specialista possibile. Potenza nominale 37.0 W, tensione nominale 220 - 240 V AC/DC 50 - 60 Hz, classe di protezione I.
