EBRE9-R4X115/30DA-OSD / 0860234
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EBRE. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 14760 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP54. Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0860234 |
| GTIN | 4029299446227 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1247 mm |
| Dimensione B | 622 mm |
| Dimensione H | 95 mm |
| Dimensione BE | 604 mm |
| Dimensione LE | 1229 mm |
| Peso netto | 11.900 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP54 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 136.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

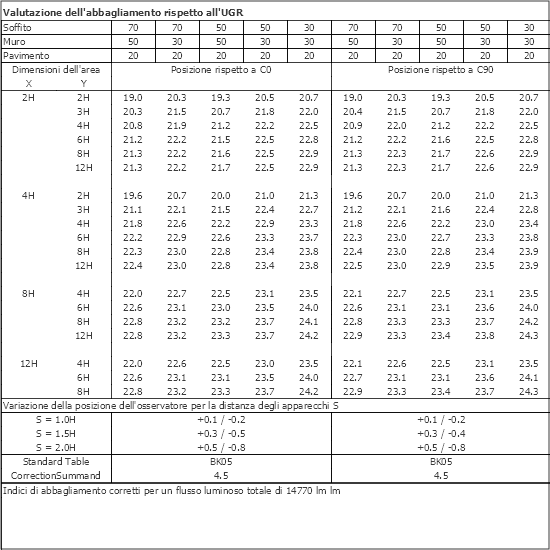

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 14760 lm |
| Efficienza luminosa | 109 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0210163 -
BEF.-SATZ EBRS... OSD/PSD IP54
|
Set di fissaggio universale IP54 spessore morsetti da 23 a 55mm |
|
|
0210174 -
BEF.-SATZ EBRS... OSD/PSD IP54
|
Set di fissaggio universale IP54 spessore morsetti da 45 a 80mm |
|
|
| 0210780 - ZBS-E OWA S31 IP54 10-780 | Kit di fissaggio EBR ... IP54 per OWA TECTA S31, altezza 19,5 mm |
|
|
| 0210783 - ZBS-E OWA S32 IP54 10-783 | Kit di fissaggio EBR ... IP54 per OWA S32, altezza 10,0 mm |
|
|
| 0210781 - ZBS-E DIPLING IP54 10-781 | Set di fiss. a incasso IP54 per Dipling KP, altezza 8,0 mm |
|
|
0203626 -
ZGH GLASHEBER
|
Tettarella di gomma per rimuovere il vetro di protezione |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
