EBRME9-R1X115/30DA-OS / 0860210
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EBRME. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 2820 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco, grado di protezione IP20 IP40 lato camera. Installazione in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in soffitti con profilo a T visibile. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0860210 |
| GTIN | 4029299425550 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 183 mm |
| Dimensione H | 100 mm |
| Dimensione BE | 165 mm |
| Dimensione LE | 1179 mm |
| Peso netto | 2.480 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP20 | IP40 lato camera |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 34.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

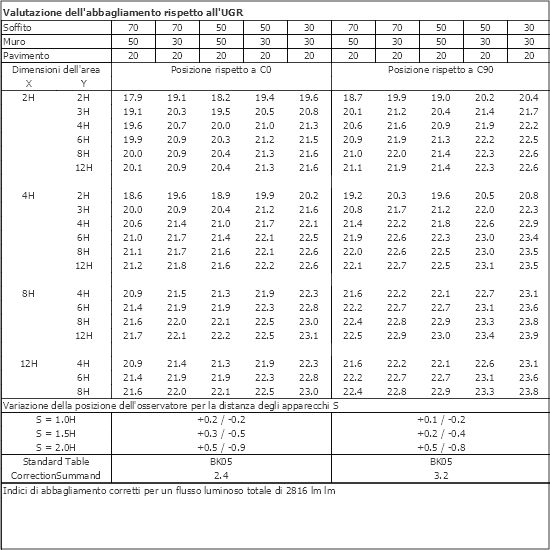

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 2820 lm |
| Efficienza luminosa | 83 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0217871 -
ZEL-ST-WINSTA-5-POL-DA
|
Spina WAGO-WINSTA 5 poli DALI, blu, L1-N-SL-DA-DA, 1 pz. |
|
|
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
|
Connettore a T LINECT-WINSTA 5 poli, nero, L1-L2-L3-N-SL, 1 pz. |
|
|
0217872 -
ZEL-BU-WINSTA-5-POL-DA
|
Presa WAGO-WINSTA 5 poli DALI, blu, L1-N-SL-DA-DA, 1 pz. |
|
|
0210713 -
ZBS-E UNI 10-713
|
Set di fissaggio universale spessore tra 23 a 55mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Set di fissaggio universale spessore tra 45 a 80mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
0210127 -
ZBS-E BR 10-127
|
Kit di fissaggio per soffitti a griglia lineare |
|
|
0210777 -
ZBS-E ECOPHON
|
Kit di fissaggio EBR... per Ecophon Focus Ds/Dg, altezza 14 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Kit di fissaggio EBR... per Dipling KP, altezza 8 mm |
|
|
|
0210782 -
BEF.-SATZ EBR.. OWA S32
|
Kit di fissaggio EBR ... per OWA S32, altezza 10,0 mm |
|
|
| 0210783 - ZBS-E OWA S32 IP54 10-783 | Kit di fissaggio EBR ... IP54 per OWA S32, altezza 10,0 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Clip di fissaggio EBR...,spessore fissaggio T16: 12-25mm, T26: 12-50mm |
|
|
Apparecchi a soffitto della famiglia di prodotti EBRME. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 2820 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco, grado di protezione IP20 IP40 lato camera. Installazione in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in soffitti con profilo a T visibile. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0860210 |
| GTIN | 4029299425550 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 183 mm |
| Dimensione H | 100 mm |
| Dimensione BE | 165 mm |
| Dimensione LE | 1179 mm |
| Peso netto | 2.480 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP20 | IP40 lato camera |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 34.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 2820 lm |
| Efficienza luminosa | 83 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
