EBRPL-R2X115/30DA-SM | 0860401
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EBRPL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 8180 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. La staffa di montaggio per l'installazione della lampada lungo i pannelli è fornita di serie. Non adatto a soffitti con listelli di riempimento. Il montaggio della lampada nelle aperture del soffitto segate è opzionale, da richiedere in fabbrica. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Collegamento dell'apparecchio dall'interno con il terminale di collegamento alla rete a 3 poli o, in opzione, dall'esterno con l'adattatore Wieland gesis TOP a 3 poli (cod. art. 0212371). Collegamento della linea di controllo DALI (2 poli) solo tramite spina Wieland BST 14i2 blu (cod. art. 0212527) o presa Wieland BST 14i2 blu (cod. art. 0212526).
Informazioni sull'ordine
| Numero dell'articolo | 0860401 |
| GTIN | 4029299446456 |
| Impegno di consegna | su richiesta |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 184 mm |
| Dimensione H | 74 mm |
| Dimensione K | 590 mm |
| Dimensione L1 | 1180 mm |
| Peso netto | 6 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,5–2,5 mm² |
Alloggiamento
| Dimensioni del sistema | M100 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 68,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

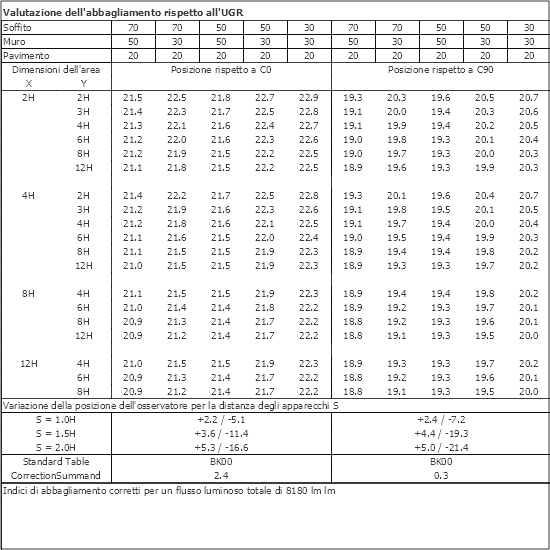

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 8180 lm |
| Efficienza luminosa | 120 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Alloggiamento, coperture e design
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0212372 - EBRPLE 1.. | Elemento terminale per EBRPL 1.. |
|
|
| 0217864 - EBRPLE 2.. | Pezzo terminale per EBRPL 2.. |
|
|
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0212526 - ZEL-BU-GESIS-TOP-2-POL-DA | Adattatore con connettore femmina WIELAND-GESIS, BST14i2, a 2 poli, blu, per linea di controllo DALI, 1 pezzo |
|
|
| 0212527 - ZEL-ST-GESIS-TOP-2-POL-DA | Adattatore con connettore maschio WIELAND-GESIS, BST14i2, a 2 poli, blu, per cavo di comando DALI, 1 pezzo |
|
|
| 0212371 - ZEL-AD-GESIS-TOP 3-POL | Adattatore a T a 3 poli Wieland GESIS-TOP per GST18i3 |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0212369 -
BEF.-SATZ EBRPL 1..
|
Kit di fissaggio per EBRPL a 1 lampada, da utilizzare con aperture praticate nel soffitto |
|
|
|
0212525 -
BEF.-SATZ EBRPL 2..
|
Kit di fissaggio per EBRPL a 2 lampade, da utilizzare con aperture praticate nel soffitto |
|
|
Controllo della luce
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0209500
-
APCON BLE SOLUTION PACKAGE ONE
|
Pacchetto di soluzioni per ambienti Bluetooth Low Energy / BLE per collegare fino a 20 lampade dimmerabili Device Type 6 (DT6) e Tunable White DALI Device Type 8 (DT8). Composto da una scatola ibrida APCON e da un sensore combinato di luce e presenza DALI Scatola ibrida per l'installazione a soffitto o in superficie. Sensore di luce e presenza per incasso a soffitto. 14x ingressi per cavi break-out M16/20 e 4x connettori a doppia membrana M20 inclusi. Bluetooth Low Energy 2,4-2,483 GHz. La lunghezza massima del cavo dell'ingresso a pulsante è di 5 m. Possibilità di collegare un sensore di luce diurna e molti sensori di presenza fino al limite di potenza dell'alimentazione DALI. Pacchetto di soluzioni per ambienti con rilevamento di presenza e controllo in base alla luce diurna, oltre alla possibilità di collegare un pulsante per l'accensione, lo spegnimento e la regolazione dell'intensità luminosa delle lampade collegate. Funzionamento broadcast di facile manutenzione: tutte le lampade si comportano allo stesso modo. Combinabile ed espandibile con altri elementi di controllo quali pulsanti, accoppiatori di pulsanti e sensori. Configurazione e comando possibili tramite l'app Casambi. È possibile configurare programmi giornalieri, settimanali e annuali per il controllo delle lampade collegate. A seconda del modello, le lampade Tunable White collegate possono essere regolate direttamente alla temperatura di colore selezionata, compresa tra 2700 e 6500 K. Inoltre, all’interno di questo intervallo è possibile configurare individualmente un andamento circadiano della luce diurna (Human Centric Lighting – HCL), che le lampade collegate seguiranno all’unisono. |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206601LF - R-TUBE 115-840M0500 LF | 1149 | 4000 K | Diffusore opaco |
|
|
| 0206620LF - R-TUBE 115-830M0450 LF | 1149 | 3000 K | Diffusore opaco |
|
|
| 0206707LF - R-TUBE 115-865M0500 LF | 1149 | 6500 K | Diffusore opaco |
|
|
| 1206575LF - R-TUBE-G2 115-830M0300 LF | 1149 | 3000 K | Diffusore opaco |
|
|
| 1206576LF - R-TUBE-G2 115-840M0300 LF | 1149 | 4000 K | Diffusore opaco |
|
|
| 1206722LF - R-TUBE-G2 115-865M0300 LF | 1149 | 6500 K | Diffusore opaco |
|
|
Apparecchi a soffitto della famiglia di prodotti EBRPL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 8180 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. La staffa di montaggio per l'installazione della lampada lungo i pannelli è fornita di serie. Non adatto a soffitti con listelli di riempimento. Il montaggio della lampada nelle aperture del soffitto segate è opzionale, da richiedere in fabbrica. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Collegamento dell'apparecchio dall'interno con il terminale di collegamento alla rete a 3 poli o, in opzione, dall'esterno con l'adattatore Wieland gesis TOP a 3 poli (cod. art. 0212371). Collegamento della linea di controllo DALI (2 poli) solo tramite spina Wieland BST 14i2 blu (cod. art. 0212527) o presa Wieland BST 14i2 blu (cod. art. 0212526).
Informazioni sull'ordine
| Numero dell'articolo | 0860401 |
| GTIN | 4029299446456 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 184 mm |
| Dimensione H | 74 mm |
| Dimensione K | 590 mm |
| Dimensione L1 | 1180 mm |
| Peso netto | 6 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,5–2,5 mm² |
Alloggiamento
| Dimensioni del sistema | M100 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 68,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 8180 lm |
| Efficienza luminosa | 120 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206601LF - R-TUBE 115-840M0500 LF
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206620LF - R-TUBE 115-830M0450 LF
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206707LF - R-TUBE 115-865M0500 LF
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
1206575LF - R-TUBE-G2 115-830M0300 LF
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
1206576LF - R-TUBE-G2 115-840M0300 LF
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
1206722LF - R-TUBE-G2 115-865M0300 LF
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
Alloggiamento, coperture e design
Collegamento elettrico
Adattatore con connettore femmina WIELAND-GESIS, BST14i2, a 2 poli, blu, per linea di controllo DALI, 1 pezzo
Adattatore con connettore maschio WIELAND-GESIS, BST14i2, a 2 poli, blu, per cavo di comando DALI, 1 pezzo
Montaggio e fissaggio
0212369 -
BEF.-SATZ EBRPL 1..
Kit di fissaggio per EBRPL a 1 lampada, da utilizzare con aperture praticate nel soffitto
0212525 -
BEF.-SATZ EBRPL 2..
Kit di fissaggio per EBRPL a 2 lampade, da utilizzare con aperture praticate nel soffitto
0209500
-
APCON BLE SOLUTION PACKAGE ONE
Pacchetto di soluzioni per ambienti Bluetooth Low Energy / BLE per collegare fino a 20 lampade dimmerabili Device Type 6 (DT6) e Tunable White DALI Device Type 8 (DT8). Composto da una scatola ibrida APCON e da un sensore combinato di luce e presenza DALI Scatola ibrida per l'installazione a soffitto o in superficie. Sensore di luce e presenza per incasso a soffitto. 14x ingressi per cavi break-out M16/20 e 4x connettori a doppia membrana M20 inclusi. Bluetooth Low Energy 2,4-2,483 GHz. La lunghezza massima del cavo dell'ingresso a pulsante è di 5 m. Possibilità di collegare un sensore di luce diurna e molti sensori di presenza fino al limite di potenza dell'alimentazione DALI. Pacchetto di soluzioni per ambienti con rilevamento di presenza e controllo in base alla luce diurna, oltre alla possibilità di collegare un pulsante per l'accensione, lo spegnimento e la regolazione dell'intensità luminosa delle lampade collegate. Funzionamento broadcast di facile manutenzione: tutte le lampade si comportano allo stesso modo. Combinabile ed espandibile con altri elementi di controllo quali pulsanti, accoppiatori di pulsanti e sensori. Configurazione e comando possibili tramite l'app Casambi. È possibile configurare programmi giornalieri, settimanali e annuali per il controllo delle lampade collegate. A seconda del modello, le lampade Tunable White collegate possono essere regolate direttamente alla temperatura di colore selezionata, compresa tra 2700 e 6500 K. Inoltre, all’interno di questo intervallo è possibile configurare individualmente un andamento circadiano della luce diurna (Human Centric Lighting – HCL), che le lampade collegate seguiranno all’unisono.
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
