EDLQ 150/2000-830 W-DA-EDS3 / 0331340//377
Descrizione del prodotto
Faretto da incasso della famiglia di prodotti EDLQ. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 2020 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Clip di fissaggio standard per spessori morsetti da 0 a 25 mm. Altri spessori morsetti o kit di fissaggio per soffitti speciali su richiesta. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC 50 - 60 Hz.
Nota: Flusso luminoso in modalità di emergenza: ca. 500 lm
Informazioni sull'ordine
| Numero dell'articolo | 0331340//377 |
| GTIN | 4029299487251 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione L | 150 mm |
| Dimensione B | 150 mm |
| Dimensione H | 70 mm |
| Dimensione B1 | 115 mm |
| Dimensione BA max | 125 mm |
| Dimensione BA min | 122 mm |
| Dimensione HE | 170 mm |
| Dimensione L1 | 255 mm |
| Dimensione L4 | 275 mm |
| Dimensione Q | 150 mm |
| Peso netto | 1,660 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,75–1,5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 230–240 V, 50–60 Hz |
| Potenza nominale | 16,0 W |
| Verlustleistung Betriebsgerät | keine R-TUBE |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | bianco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

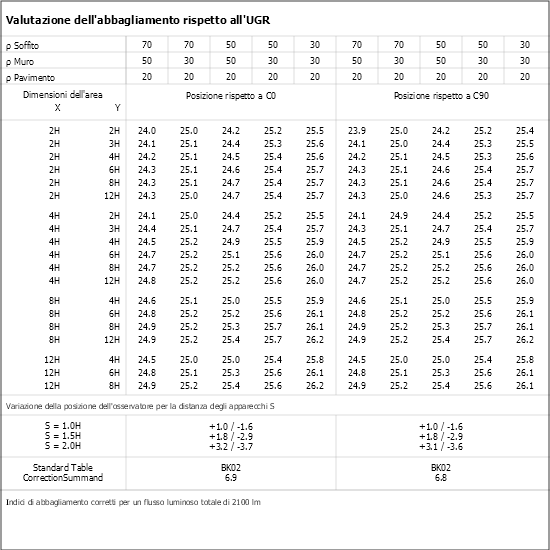

| Classe UGR | ≤ 25 |
| Flusso luminoso nominale | 2020 lm |
| Efficienza luminosa | 126 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Illuminazione di emergenza
| Alimentazione | Batteria singola |
| Tipo di circuito | Circuito permanente |
| Durata della luce | 3 h |
| Flusso luminoso nominale in modalità di emergenza | 500 lm |
| Autotest automatico | Sì |
| Tipo di batteria | NiCd |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Alloggiamento, coperture e design
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0209012 - DQ150-DPS-K-D-W | Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm |
|
|
| 0209018 - DQ150-MPS-K-D-W | Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm |
|
|
| 0209009 - DQ150-DPO-K-D-W | Ottica microprismatica opalina, cornice in PC, bianca per downlight, lunghezza del bordo 150 mm |
|
|
| 0209022 - DQ150-RM-G-SB-W | Lastra in vetro temperato satinato, cornice in PC, bianca, per downlight con lato di 150 mm |
|
|
| 0209015 - DQ150-SOM-K-D-W | Inserto opalino satinato, cornice in PC, bianco, per downlight con lato di 150 mm |
|
|
0204425 -
DQ150-DR-B-W
|
Cornice decorativa in metallo bianca, per EBDQ 150 |
|
|
0204430 -
DQ150-SM-G-D-W
|
Lastra di vetro decorativo in vetro float con superficie esterna satinata, telaio di colore bianco EBDQ / ABDQ 150 |
|
|
0204435 -
DQ150-SK-G-D-W
|
Lastra decorativa in vetro float trasparente, cornice di colore bianco EBDQ / ABDQ 150 |
|
|
0204163 -
DQ150-SO-G-D-W
|
Lastra decorativa in vetro float opalino, cornice di colore bianco EBDQ / ABDQ 150 |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0203034 - BET EDLQ 150 | Vaso di incasso in calcestruzzo per EDLQ 150, solo per calcestruzzo gettato in opera |
|
|
Tecnica dell'illuminazione e ottica
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0202496 - ZV-EDLR-T60 | Lente di Fresnel per scheda LED, trasparente in PC, angolo di emissione di 60° |
|
|
