EDLQ 150/2000-830 W-DALI / 0331340
Descrizione del prodotto
Faretto da incasso della famiglia di prodotti EDLQ. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 2020 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Clip di fissaggio standard per spessori morsetti da 0 a 25 mm. Altri spessori morsetti o kit di fissaggio per soffitti speciali su richiesta. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331340 |
| GTIN | 4029299443868 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione L | 150 mm |
| Dimensione B | 150 mm |
| Dimensione H | 70 mm |
| Dimensione B1 | 90 mm |
| Dimensione BA max | 125 mm |
| Dimensione BA min | 122 mm |
| Dimensione HE | 105 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Dimensione Q | 150 mm |
| Peso netto | 1,100 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,75–1,5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 16,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | bianco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

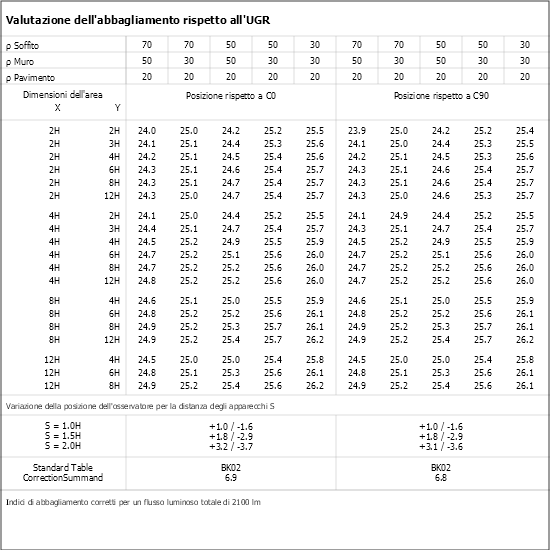

| Classe UGR | ≤ 25 |
| Flusso luminoso nominale | 2020 lm |
| Efficienza luminosa | 126 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Alloggiamento, coperture e design
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0209009 - DQ150-DPO-K-D-W | Ottica microprismatica opalina, cornice in PC, bianca per downlight, lunghezza del bordo 150 mm |
|
|
| 0209012 - DQ150-DPS-K-D-W | Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm |
|
|
0204425 -
DQ150-DR-B-W
|
Cornice decorativa in metallo bianca, per EBDQ 150 |
|
|
| 0209018 - DQ150-MPS-K-D-W | Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm |
|
|
| 0209022 - DQ150-RM-G-SB-W | Lastra in vetro temperato satinato, cornice in PC, bianca, per downlight con lato di 150 mm |
|
|
0204435 -
DQ150-SK-G-D-W
|
Lastra decorativa in vetro float trasparente, cornice di colore bianco EBDQ / ABDQ 150 |
|
|
0204430 -
DQ150-SM-G-D-W
|
Lastra di vetro decorativo in vetro float con superficie esterna satinata, telaio di colore bianco EBDQ / ABDQ 150 |
|
|
0204163 -
DQ150-SO-G-D-W
|
Lastra decorativa in vetro float opalino, cornice di colore bianco EBDQ / ABDQ 150 |
|
|
| 0209015 - DQ150-SOM-K-D-W | Inserto opalino satinato, cornice in PC, bianco, per downlight con lato di 150 mm |
|
|
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0201069 -
UGEBD ... -UR
|
Relè di commutazione per EBD... (non versione HIT) |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0203034 - BET EDLQ 150 | Vaso di incasso in calcestruzzo per EDLQ 150, solo per calcestruzzo gettato in opera |
|
|
Tecnica dell'illuminazione e ottica
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0202496 - ZV-EDLR-T60 | Lente di Fresnel per scheda LED, trasparente in PC, angolo di emissione di 60° |
|
|
Faretto da incasso della famiglia di prodotti EDLQ. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 2020 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Clip di fissaggio standard per spessori morsetti da 0 a 25 mm. Altri spessori morsetti o kit di fissaggio per soffitti speciali su richiesta. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331340 |
| GTIN | 4029299443868 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione L | 150 mm |
| Dimensione B | 150 mm |
| Dimensione H | 70 mm |
| Dimensione B1 | 90 mm |
| Dimensione BA max | 125 mm |
| Dimensione BA min | 122 mm |
| Dimensione HE | 105 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Dimensione Q | 150 mm |
| Peso netto | 1,100 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,75–1,5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 16,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | bianco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 25 |
| Flusso luminoso nominale | 2020 lm |
| Efficienza luminosa | 126 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
Alloggiamento, coperture e design
Ottica microprismatica opalina, cornice in PC, bianca per downlight, lunghezza del bordo 150 mm
Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm
Ottica microprismatica, cornice in PC, bianca per downlight, lunghezza del lato 150 mm
Lastra in vetro temperato satinato, cornice in PC, bianca, per downlight con lato di 150 mm
0204435 -
DQ150-SK-G-D-W
Lastra decorativa in vetro float trasparente, cornice di colore bianco EBDQ / ABDQ 150
0204430 -
DQ150-SM-G-D-W
Lastra di vetro decorativo in vetro float con superficie esterna satinata, telaio di colore bianco EBDQ / ABDQ 150
0204163 -
DQ150-SO-G-D-W
Lastra decorativa in vetro float opalino, cornice di colore bianco EBDQ / ABDQ 150
Inserto opalino satinato, cornice in PC, bianco, per downlight con lato di 150 mm
Collegamento elettrico
Montaggio e fissaggio
Vaso di incasso in calcestruzzo per EDLQ 150, solo per calcestruzzo gettato in opera
Tecnica dell'illuminazione e ottica
Lente di Fresnel per scheda LED, trasparente in PC, angolo di emissione di 60°
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
