EDLR 150/1100-830 SMB-DALI / 0331353
Descrizione del prodotto
Faretto da incasso della famiglia di prodotti EDLR. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, distribuzione media, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 1040 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Oltre ai morsetti di fissaggio standard per spessori morsetti da 0 a 25 mm, sono disponibili come accessori kit di fissaggio speciali come kit per l'installazione di pannelli, piastre di rinforzo, box per cemento, anelli a filo parete, set per angoli e per semi-incasso. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331353 |
| GTIN | 4029299415803 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione H | 94 mm |
| Dimensione D | 150 mm |
| Dimensione D2 | 150 mm |
| Dimensione B1 | 90 mm |
| Dimensione DE max | 140 mm |
| Dimensione DE min | 135 mm |
| Dimensione HE | 105 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Peso netto | 0,920 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,75–1,5 mm² |
Alloggiamento
| Dimensioni del sistema | D 150 |
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–25 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 8,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

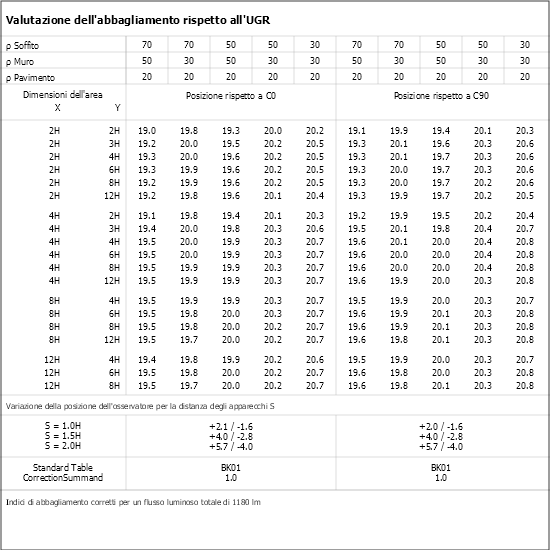

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 1040 lm |
| Efficienza luminosa | 130 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0201069 -
UGEBD ... -UR
|
Relè di commutazione per EBD... (non versione HIT) |
|
|
0203002 -
BET EDLR 150
|
Vaso di incasso in calcestruzzo per EDLR 150, solo per calcestruzzo gettato in opera |
|
|
| 0208865 - DR150-DPO-K-D-W | Ottica microprismatica opalina, anello decorativo in PC bianco per downlight Ø 150 mm |
|
|
0202674//634 -
DR150-DR-K-AL
|
Anello decorativo in alluminio spazzolato per downlight 235 |
|
|
|
0202674//636 -
DR150-DR-K-ES
|
Anello decorativo in acciaio inossidabile spazzolato per downlight 150 |
|
|
|
0202674 -
DR150-DR-K-W
|
Anello decorativo in plastica bianca per downlight da incasso 150 |
|
|
0204883 -
DR150-MPS-G-D-W
|
Anello decorativo bianco con ottica microprismatica per EBD/ABD 150 |
|
|
| 0209006 - DR150-MPS-K-D-W | Ottica microprismatica, anello decorativo in PC, bianco, per downlight Ø 150 mm |
|
|
0202691 -
DR150-RM-G-SB-W
|
Anello decorativo in vetro di sicurezza singolo (ESG), satinato, aperto all'interno con anello bianco, per downlight 150 |
|
|
0202718 -
DR150-SBDR-G-SB-W
|
Lastra di vetro decorativo in vetro di sicurezza singolo (ESG), stampata, con anello decorativo bianco, per downlight 150 |
|
|
|
0202733 -
DR150-SM-G-D-W
|
Vetro decorativo in vetro float, satinato con un anello decorativo bianco per downlight 150 |
|
|
| 0204861 - DR150-SM-K-D-W | Inserto satinato, anello decorativo in PC, bianco, per downlight Ø 150 mm |
|
|
0202738 -
DR150-SO-G-D-W
|
Anello decorativo bianco, lastra in vetro float opalino per downlight 150 |
|
|
| 0208860 - DR150-SOM-K-D-W | Inserto opalino satinato, anello decorativo in PC, bianco, per downlight Ø 150 mm |
|
|
0202682 -
DR150-SPM-G-SB-W
|
Lastra di vetro decorativo in vetro di sicurezza singolo (ESG), satinata all'interno, con anello decorativo bianco, per downlight 150 |
|
|
0202700 -
DR150-SPMA-G-SB-W
|
Lastra di vetro decorativo in vetro di sicurezza singolo (ESG), opacizzata all'esterno, con anello decorativo bianco, per downlight 150 |
|
|
0202782 -
PES EBD. 150/100/200
|
Kit di montaggio a pannello Modulo 100 e 200 per downlight EBD 150 |
|
|
|
0202783 -
PES EBD. 150/150
|
Kit di montaggio a pannello Modulo 150 per downlight EBD 150 |
|
|
0202792 -
VP EBD. 150-600
|
Piastra di rinforzo per solai non rigidi Modulo 600 |
|
|
|
0202919 -
VP EBD. 150-625
|
Piastra di rinforzo per solai non rigidi Modulo 625 |
|
|
| 0202900 - PES EBD... UGEBD | Staffa di montaggio per inserto UGEBD in combinazione con PES EBD... |
|
|
0202928 -
ZES EBD 150-235/80
|
Kit di fissaggio EBD 150-235, per solai con spessore fino a 80 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Lente di Fresnel per scheda LED, trasparente in PC, angolo di emissione di 60° |
|
|
0209454 -
ZADR-EDLR150-DM170
|
Anello di copertura per EDLR150 per aperture a soffitto con diametro di 160 mm |
|
|
0209455 -
ZADR-EDLR150-DM190
|
Anello di copertura per EDLR150 per aperture a soffitto con diametro di 180 mm |
|
|
Faretto da incasso della famiglia di prodotti EDLR. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, distribuzione media, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 1040 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Oltre ai morsetti di fissaggio standard per spessori morsetti da 0 a 25 mm, sono disponibili come accessori kit di fissaggio speciali come kit per l'installazione di pannelli, piastre di rinforzo, box per cemento, anelli a filo parete, set per angoli e per semi-incasso. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331353 |
| GTIN | 4029299415803 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione H | 94 mm |
| Dimensione D | 150 mm |
| Dimensione D2 | 150 mm |
| Dimensione B1 | 90 mm |
| Dimensione DE max | 140 mm |
| Dimensione DE min | 135 mm |
| Dimensione HE | 105 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Peso netto | 0,920 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,75–1,5 mm² |
Alloggiamento
| Dimensioni del sistema | D 150 |
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–25 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 8,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 1040 lm |
| Efficienza luminosa | 130 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
