EL-ES1197NDWS840MPO0350 / 0828084
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EL. Controllo della luce tramite Copertura microprismatica con diffusore opalino, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 3500 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0828084 |
| GTIN | 4029299571875 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Tecnologia | driver@optic |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 183 mm |
| Dimensione H | 59 mm |
| Peso netto | 3,580 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0,5–2,5 mm² |
| Regolabilità | rigido |
Alloggiamento
| Dimensioni del sistema | 185 x 1200 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Livello di resistenza agli urti | IK07 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–50 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 24,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura microprismatica con diffusore opalino |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio ampio |

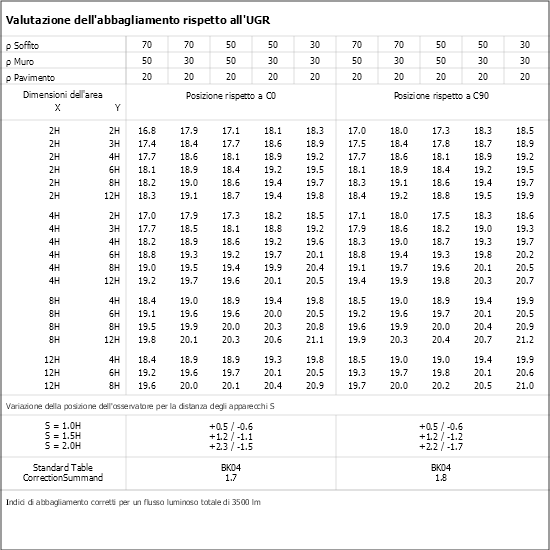

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 3500 lm |
| Efficienza luminosa | 146 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 47 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 90.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0210778 -
ZBS-E OWA S31
|
Kit di fissaggio per OWA TECTA S31, altezza 19,50 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Kit di fissaggio per staffa girevole universale, spessore morsetti 45-80 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Installazione della clip di fissaggio, spessore morsetti H60: 12-25 mm, H90: 12-50 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Kit di fissaggio per staffa girevole universale, spessore morsetti 23-55 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Kit di fissaggio per Ecophon Focus Ds/Dg, altezza 14 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Kit di fissaggio per montaggio su Dipling KP, OWA S1, altezza 8 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Kit di fissaggio per installazione, controsoffitto a griglia, montaggio sul lato frontale della lampada |
|
|
Utensile
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per aprire facilmente il telaio della lampada |
|
|
Apparecchi a soffitto della famiglia di prodotti EL. Controllo della luce tramite Copertura microprismatica con diffusore opalino, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 3500 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0828084 |
| GTIN | 4029299571875 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Tecnologia | driver@optic |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1197 mm |
| Dimensione B | 183 mm |
| Dimensione H | 59 mm |
| Peso netto | 3,580 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0,5–2,5 mm² |
| Regolabilità | rigido |
Alloggiamento
| Dimensioni del sistema | 185 x 1200 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Livello di resistenza agli urti | IK07 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–50 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 24,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura microprismatica con diffusore opalino |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio ampio |
| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 3500 lm |
| Efficienza luminosa | 146 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 47 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 100.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 90.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
Montaggio e fissaggio
0210717 -
ZBS-E UNI 10-717
Kit di fissaggio per staffa girevole universale, spessore morsetti 45-80 mm
0210770 -
ZBS-E UNI CLIP 10-770
Installazione della clip di fissaggio, spessore morsetti H60: 12-25 mm, H90: 12-50 mm
0210713 -
ZBS-E UNI 10-713
Kit di fissaggio per staffa girevole universale, spessore morsetti 23-55 mm
0210127 -
ZBS-E BR 10-127
Kit di fissaggio per installazione, controsoffitto a griglia, montaggio sul lato frontale della lampada
Utensile
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
