LENSES-ES1497DAWS830B0500-SEN | 0837739
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti LENSES. Controllo della luce tramite Lente, fascio luminoso simmetrico, trave larga, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 4950 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio in vari sistemi di controsoffitti con il relativo kit di fissaggio o montaggio a inserimento in sistemi di controsoffitti con binari portanti a vista e pannelli di controsoffitto inseriti. Per il montaggio a inserimento non sono necessari altri accessori di fissaggio. Con alimentatore elettronico DALI-2 Casambi. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC 50 - 60 Hz. Con sensore di luce e movimento. Portata trasversale Ø 5,4 m, campo di rilevamento 22 m².
Apparecchio controllabile tramite il sistema di controllo dell'illuminazione APCON EASY BLE / Casambi con rilevatore di luce e movimento integrato APCON EASY BLE / Casambi.Possibilità di collegare e controllare insieme fino a 30 apparecchi DALI/DALI-2 aggiuntivi. Possibilità di integrazione in APCON EASY BLE / Casambi.
Informazioni sull'ordine
| Numero dell'articolo | 0837739 |
| GTIN | 4029299534276 |
| Impegno di consegna | su richiesta |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
| Tecnologia | Bluetooth Low Energy (BLE) |
| Sensori | Movimento | Luce |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1497 mm |
| Dimensione B | 183 mm |
| Dimensione H | 60 mm |
| Dimensione BE | 165 mm |
| Dimensione LE | 1479 mm |
| Peso netto | 5,300 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0,5–2,5 mm² |
| Regolabilità | rigido |
Alloggiamento
| Dimensioni del sistema | 300 x 1500 |
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Livello di resistenza agli urti | IK04 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–50 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 | Casambi |
| Tensione nominale | 220–240 V, 50–60 Hz |
| Potenza nominale | 31,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Lente |
| Controllo dell'abbagliamento | Lente |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio ampio |

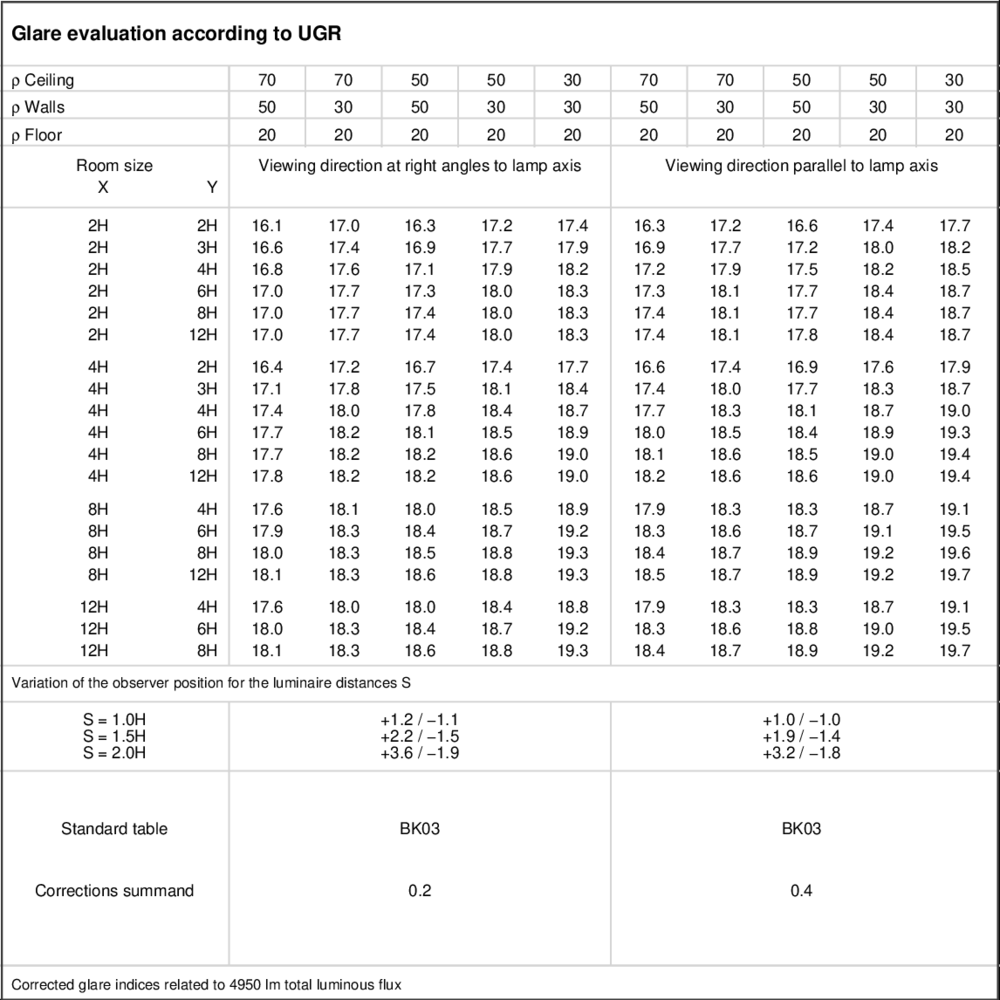

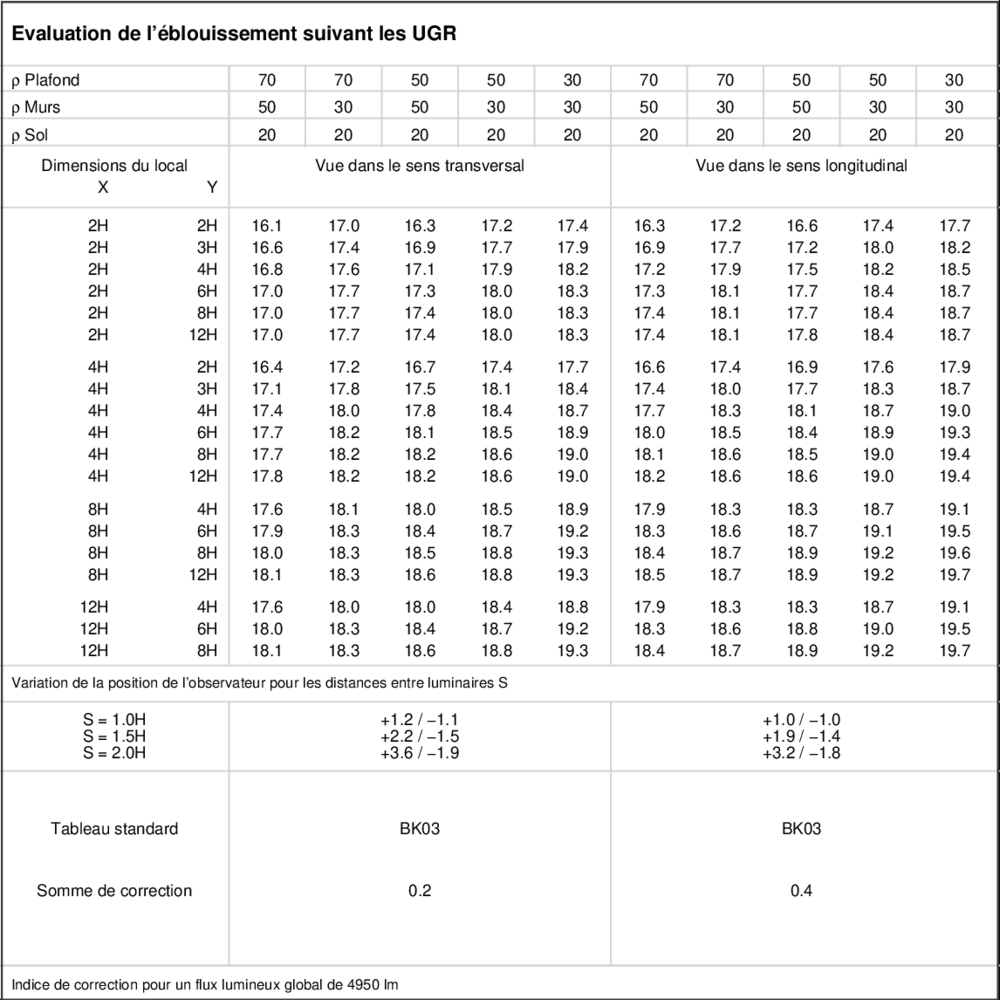

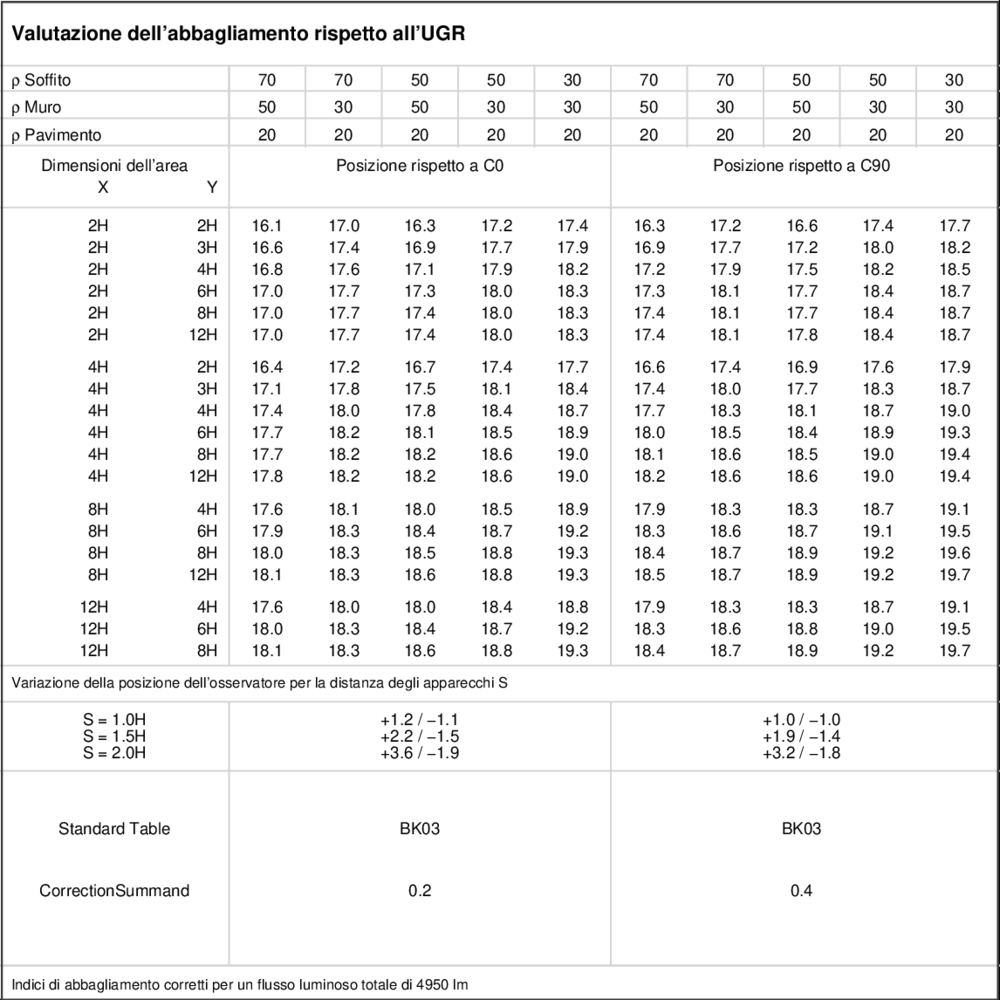

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 4950 lm |
| Efficienza luminosa | 160 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Sensori
| Campo di rilevamento trasversale | Ø 5,4 m |
| Angolo di copertura | 360° |
| Campo di cattura | 22 m² |
| Altezza di montaggio ottimale | 3 m |
| Altezza massima di montaggio | 4 m |
| Setpoint luminosità | 0,5 - 2000 lx |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
