SHL-L 180/620-840 SM / 0650099
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti SHL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa L-TUBE installato, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 6260 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco, grado di protezione IP40. Montaggio a soffitto e a sospensione delle lampade con i relativi kit di fissaggio. Montaggio a scatto degli apparecchi sul sistema di canalizzazione TRAS senza aprire la lampada. Montaggio a sospensione resistente agli urti degli apparecchi da 1 e 2 lampade su un binario portante, da 3 e 4 lampade su due binari paralleli.Con l'accessorio SHL-DB, 0227922, le lampade possono essere montate direttamente sul soffitto o sulla superficie di montaggio senza binario portante. Montaggio per fila continua tramite connettore esterno SHL-LV, apertura a bussola D 20 sul lato anteriore per cablaggio passante. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: tutte le lampade cablate su L1. (180 con 1 dispositivo; 280 con 2 dispositivi). SHL. 380: lampada centrale cablata su L1, lampade esterne su L2. (3 dispositivi). SHL. 480: entrambe le lampade centrali cablate su L1, lampade esterne su L2. (4 dispositivi). Versioni DALI: morsetto separato per la linea di comando, vedi disegni quotati. Versioni per l'illuminazione di emergenza: morsetto separato per la rete di backup o la fase di carica. Altre connessioni disponibili su richiesta..
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
La resistenza agli urti garantisce robustezza alle lampade e le rende particolarmente vantaggiose anche in caso di utilizzi industriali.
Informazioni sull'ordine
| Numero dell'articolo | 0650099 |
| GTIN | 4029299459890 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Industria | Sale sportive e polifunzionali |
Dimensioni
| Dimensione L | 1500 mm |
| Dimensione B | 200 mm |
| Dimensione H | 80 mm |
| Dimensione A1 | 1350 mm |
| Dimensione A2 | |
| Dimensione AB | 150 mm |
| Dimensione K | |
| Peso netto | 11.000 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP40 |
| Livello di resistenza agli urti | IK08 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–56 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 48.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

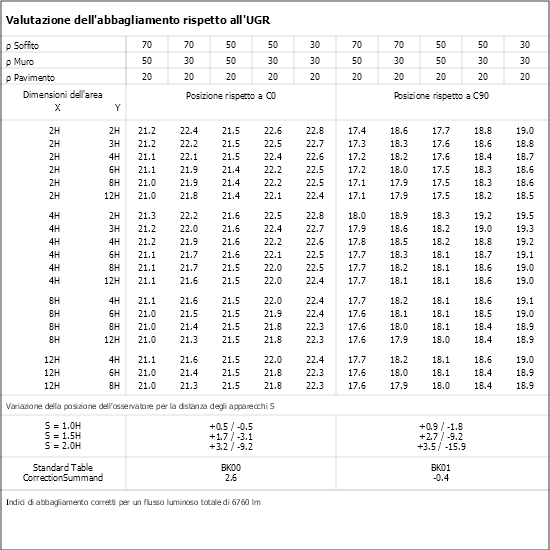

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 6260 lm |
| Efficienza luminosa | 130 lm/W |
Sorgente luminosa
| Lampade | L-TUBE |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 90.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 75.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
0207945 -
SHL-LV 1-2..
|
Connettore lampada per SHL-L 180/280, SHL2-AE.., 1 pezzo |
|
|
|
0207946 -
SHL-LV 3.. LB
|
Connettore lampada per SHL-L 380, SHL2-AM..., 1 pezzo |
|
|
|
0208389 -
SHL-LV 4.. LB
|
Connettore lampada per SHL 480-L, 1 pezzo |
|
|
0203626 -
ZGH GLASHEBER
|
Tettarella di gomma per rimuovere il vetro di protezione |
|
|
0207852 -
TRAS 4500
|
Binario portante L=4,5m, lamiera d'acciaio zincato, peso 5,9kg |
|
|
|
0207851 -
TRAS 3000
|
Binario portante L=3,0m, lamiera d'acciaio zincato, peso 3,9kg |
|
|
0207860 -
TRAS-V
|
Connettore per guide portanti per TRAS, 1 pz. |
|
|
0207980 -
ZKA-SHL
|
Copertura morsetti per SHL, 1 pezzo |
|
|
0209083 -
ZKA-SHL-DB
|
Copertura morsetti per SHL-DB, 1 pezzo |
|
|
0227922 -
SHL-DB
|
Fissaggio a soffitto per SHL, distanza soffitto 5mm o 20mm |
|
|
0200228 -
TRA 002 SHL M5X20
|
Sospensore per lampada SHL, gancio altalena M5x20, acciaio zincato, 1 pz. |
|
|
0207868 -
TRAS-HD
|
Dispositivo di sospensione con Ø 6,0 per montaggio a soffitto, 1 pezzo |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Catena, zincato, max. 20kg, peso 0,25 kg/m |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traversa per SHL 3.. + 4.., distanza di fissaggio 216, 224mm |
|
|
0205888 -
VLKH
|
Gancio a carabina, dimensione 50x25x5, max 20kg, 1 pz. |
|
|
0205887 -
VLBP
|
Piastra con occhiello per fissaggio a soffitto, max 20kg, 1 pz. |
|
|
0208347 -
VLSPSO-KH
|
Tenditore con occhielli + moschettone, regolazione 50 mm, massimo 20 kg, 1 pezzo |
|
|
0207867 -
TRAS-HA
|
Dispositivo di sosp. catena, dado di regolazione, 1 pezzo |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per facilitare l'apertura della cornice luminosa |
|
|
0207853 -
TRAS-A 1500
|
Copertura TRAS, L=1,5m, zincato, resistente agli urti con TRAS-AB |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Fissaggio per lampada SHL 1/2 lampade, incl. ZKA-SHL, (1 per lampada) |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Fissaggio per lampada SHL 4../4..-3, incl. ZKA-SHL, (1 per lampada) |
|
|
0207083 -
TRAS-AB
|
Lamiera di fissaggio per il montaggio resistente agli urti di TRAS-A |
|
|
0207870 -
TRAS-B
|
Fissante per lampada per corpi illuminanti per montaggio a plafone |
|
|
0207944 -
TRAS-HAS
|
Dispositivo di sospensione per sospensione trasversale catena, 1 pezzo |
|
|
0207880 -
ZSP-SK-3M
|
Morsetto per fune di sospensione, D = 2 mm, L = 3 m, 1 pezzo, max. 45 kg |
|
|
Apparecchi a soffitto della famiglia di prodotti SHL. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa L-TUBE installato, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 6260 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco, grado di protezione IP40. Montaggio a soffitto e a sospensione delle lampade con i relativi kit di fissaggio. Montaggio a scatto degli apparecchi sul sistema di canalizzazione TRAS senza aprire la lampada. Montaggio a sospensione resistente agli urti degli apparecchi da 1 e 2 lampade su un binario portante, da 3 e 4 lampade su due binari paralleli.Con l'accessorio SHL-DB, 0227922, le lampade possono essere montate direttamente sul soffitto o sulla superficie di montaggio senza binario portante. Montaggio per fila continua tramite connettore esterno SHL-LV, apertura a bussola D 20 sul lato anteriore per cablaggio passante. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: tutte le lampade cablate su L1. (180 con 1 dispositivo; 280 con 2 dispositivi). SHL. 380: lampada centrale cablata su L1, lampade esterne su L2. (3 dispositivi). SHL. 480: entrambe le lampade centrali cablate su L1, lampade esterne su L2. (4 dispositivi). Versioni DALI: morsetto separato per la linea di comando, vedi disegni quotati. Versioni per l'illuminazione di emergenza: morsetto separato per la rete di backup o la fase di carica. Altre connessioni disponibili su richiesta..
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
La resistenza agli urti garantisce robustezza alle lampade e le rende particolarmente vantaggiose anche in caso di utilizzi industriali.
Informazioni sull'ordine
| Numero dell'articolo | 0650099 |
| GTIN | 4029299459890 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Industria | Sale sportive e polifunzionali |
Dimensioni
| Dimensione L | 1500 mm |
| Dimensione B | 200 mm |
| Dimensione H | 80 mm |
| Dimensione A1 | 1350 mm |
| Dimensione AB | 150 mm |
| Peso netto | 11.000 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP40 |
| Livello di resistenza agli urti | IK08 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–56 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 48.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 6260 lm |
| Efficienza luminosa | 130 lm/W |
Sorgente luminosa
| Lampade | L-TUBE |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 90.000 h |
| Vita nominale L80B10 (tq = 25 °C) | 75.000 h |
Centro download

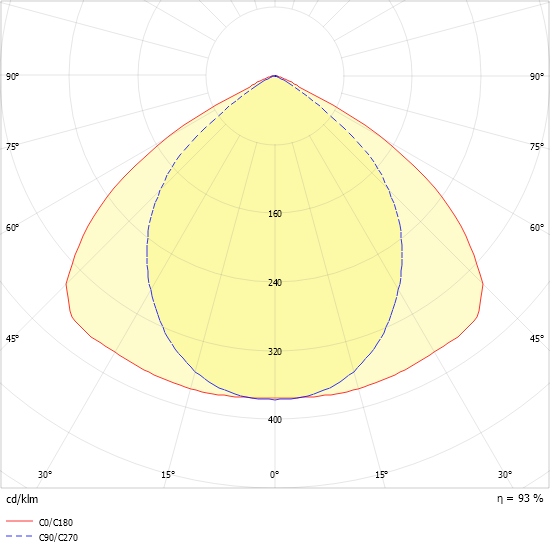

Curva di distribuzione luminosa
