AB2-AE1565FLWS840MPO0750 | 1627925
Description du produit
Luminaire de plafond de la famille de produits AB2. Le recouvrement microprismatique maintenu dans un cadre assure un éclairement agréable et sans éblouissement des postes de travail sur écran et des salles de cours grâce à sa caractéristique d'émission extensive symétrique. Source LED-M intégrées, Remplacement par un professionnel. Le luminaire génère un flux lumineux de référence de 7730 lm en température de couleur de lumière 840, flux lumineux réglable : par étapes. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Flux lumineux par étapes réglable de 4550 - 7730 lm. Boîtier rectangulaire à angles droits en tôle d'acier peinte par poudrage, blanc. Des ouvertures défonçables sur la face avant permettent le câblage traversant des luminaires en cas de disposition en bande. Montage au plafond direct à l'aide des cames de plafond et des rondelles fendues fournies pour la fixation. fixation en 4 points : les luminaires peuvent être fixés en 2 points de montage au plafond à l'aide des étriers de montage fournis en tant qu'accessoires ; l'étrier de montage est prémonté au plafond et le luminaire y est fixé. Driver LED intégré au luminaire, remplaçable par un électricien qualifié. Borne de raccordement adaptée au câblage traversant. Conception commutable AB-...FL réglable au niveau d'éclairage requis au moyen d'un commutateur DIP sur le pilote. Conception DALI pour les applications TouchDim ou DALI.
Informations sur la commande
| Code article | 1627925 |
| GTIN | 4029299942323 |
| Promesse de livraison |
2 jours ouvrables (au départ de l'entrepôt de Jungingen)
i
La date de livraison indiquée s'applique aux quantités commerciales habituelles. Elle peut varier en cas d'achats en grandes quantités. |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Éducation | Office |
| Garantie | 5 ans |
Dimensions
| Cote L | 1565 mm |
| Cote B | 325 mm |
| Cote H | 55 mm |
| Cote A1 | 1250 mm |
| Poids net | 7,500 kg |
Montage
| Type de montage | En surface |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
| Réglage | rigide |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP40 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–35 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | xFlex |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 63,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique avec diffuseur opale |
| Désensibilisation | Microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

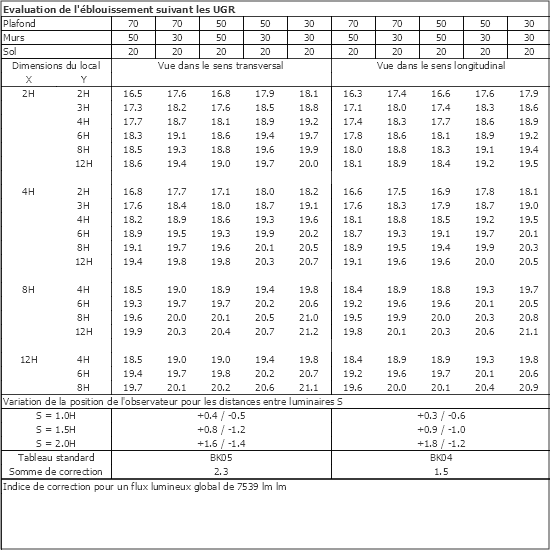

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 7730 lm |
| Flux lumineux maximal | 4550 - 7730 lm |
| Efficacité du luminaire | 123 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 79.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Protection et sécurité
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0218442 - ZBS-AS-AB2 | Dispositif antichute pour la barre de recouvrement de l'AB2-A... |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Câblage traversant, longueur 1 700 mm, 3 x 1,5 mm², 10 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm |
|
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Câblage traversant, longueur 1 700 mm, 5 x 1,5 mm², 10 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Câblage traversant, longueur 1 700 mm, 5 x 2,5 mm², 16 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm |
|
|
Luminaire de plafond de la famille de produits AB2. Le recouvrement microprismatique maintenu dans un cadre assure un éclairement agréable et sans éblouissement des postes de travail sur écran et des salles de cours grâce à sa caractéristique d'émission extensive symétrique. Source LED-M intégrées, Remplacement par un professionnel. Le luminaire génère un flux lumineux de référence de 7730 lm en température de couleur de lumière 840, flux lumineux réglable : par étapes. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Flux lumineux par étapes réglable de 4550 - 7730 lm. Boîtier rectangulaire à angles droits en tôle d'acier peinte par poudrage, blanc. Des ouvertures défonçables sur la face avant permettent le câblage traversant des luminaires en cas de disposition en bande. Montage au plafond direct à l'aide des cames de plafond et des rondelles fendues fournies pour la fixation. fixation en 4 points : les luminaires peuvent être fixés en 2 points de montage au plafond à l'aide des étriers de montage fournis en tant qu'accessoires ; l'étrier de montage est prémonté au plafond et le luminaire y est fixé. Driver LED intégré au luminaire, remplaçable par un électricien qualifié. Borne de raccordement adaptée au câblage traversant. Conception commutable AB-...FL réglable au niveau d'éclairage requis au moyen d'un commutateur DIP sur le pilote. Conception DALI pour les applications TouchDim ou DALI.
