ALBA R100E NDWS840S0225 | 0322275
Description du produit
Downlight de la famille de produits ALBA. Guidage du flux par Lentille, caractéristiques d'émission symétrique, à faisceau étroit, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 2140 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Montage rapide sans outil de l'unité d'éclairage complète au moyen de ressorts en épée autobloquants intégrés. Pilote et luminaire côté secondaire avec connexion enfichable Fast-Plug pré-confectionnée. Borne de raccordement Pro-Fast côté primaire avec espace de serrage extra large et bornes enfichables bipolaires pour un câblage traversant simple (commutable à 3 pôles, DALI à 5 conducteurs) et décharge de traction intégrée.convient pour chaque 2,5mm². Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Remarque : Les valeurs indiquées dans les données techniques se réfèrent au réglage d’usine. Le réglage d'usine est mis en évidence en caractères gras.
Informations sur la commande
| Code article | 0322275 |
| GTIN | 4029299187625 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Office | Commerce de détail |
| Garantie | 5 ans |
Dimensions
| Cote H | 86 mm |
| Cote D | 112 mm |
| Cote B4 | 58 mm |
| Cote DE max | 105 mm |
| Cote DE min | 100 mm |
| Cote H4 | 24 mm |
| Cote HE | 91 mm |
| Cote L4 | 192 mm |
| Cote S | 1 mm |
| Cote S max | 25 mm |
| Poids net | 0,430 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 1,5–2,5 mm² |
| Réglage | rigide |
Boîtier
| Dimension du système | D 100 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 850 °C |
| Température ambiante admissible | -20–35 °C |
| Matériau du boîtier | Plastique |
| Traitement de surface du boîtier | laqué |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 14,7 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Lentille |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | Spot |

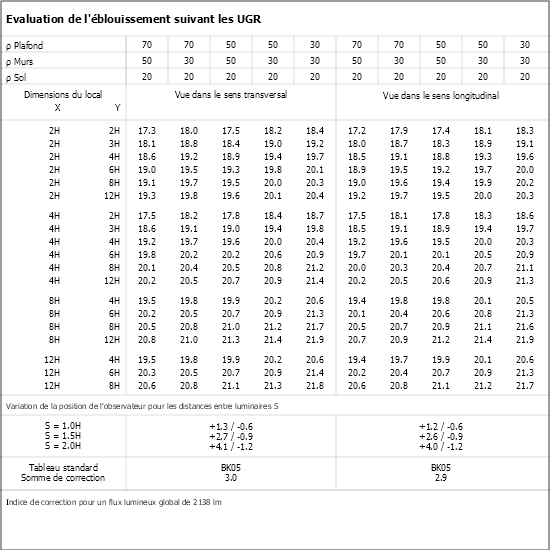

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 2140 lm |
| Efficacité du luminaire | 146 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 68.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
