ARKA-E1547DAWS830MPO0500-SEN | 0833047

Description du produit

Luminaire de plafond en tôle d'acier avec diffuseur microprismatique. Guidage du flux par Recouvrement microprismatique avec diffuseur opale, caractéristique d'émission symétrique, à faisceau extrêmement large, sortie de lumière direct Module LED linéaire, température de couleur de lumière 830, tolérance chromatique (SDCM) < 3 SDCM, source lumineuse Remplacement par un professionnel. Flux lumineux réglable en continu Durée de vie assignée L80B50 (tq = 25°C) 100.000 h . Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Recouvrement en PMMA clair. Encastrémontage en luminaire individuel ou en bandeau, embouts à commander séparément. Pour le montage en ligne, la pièce de raccordement est nécessaire. Montage suspendu avec accessoires séparés, pour le montage en ligne, une suspension par point de jonction. Câblage traversant disponible comme accessoire. Avec appareillage électronique. Remplacement par un professionnel possible. Puissance nominale 37,0 W, tension nominale 220 - 240 V AC/DC 50 - 60 Hz, classe de protection I. Avec détecteur de lumière et de mouvement. Portée transversale Ø 7 m, champ de détection 38 m².

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0833047
GTIN	4029299960761
Promesse de livraison	15 jours ouvrables (au départ de l'entrepôt de Jungingen)

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Office \| Éducation
Technologie	Bluetooth LE
Capteurs	Mouvement \| Lumière
Garantie	5 ans

Dimensions

Cote L	1547 mm
Cote B	184 mm
Cote H	85 mm
Cote AE	1230 mm
Cote BE	167 mm
Cote LE	1526 mm
Poids net	6,350 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,5–2,5 mm²
Réglage	rigide

Boîtier

Dimension du système	185 x 1550
Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP20
Degré de résistance aux chocs	IK03
Essai au fil incandescent	650 °C
Température ambiante admissible	0–40 °C
Matériau du boîtier	Acier
Traitement de surface du boîtier	revêtement par poudre
Matériau du couvercle	PMMA clair

Version électrique

Type de commande	DALI-2 \| Casambi
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	37,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Recouvrement microprismatique avec diffuseur opale
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 19
Flux lumineux assigné	4760 lm
Efficacité du luminaire	129 lm/W

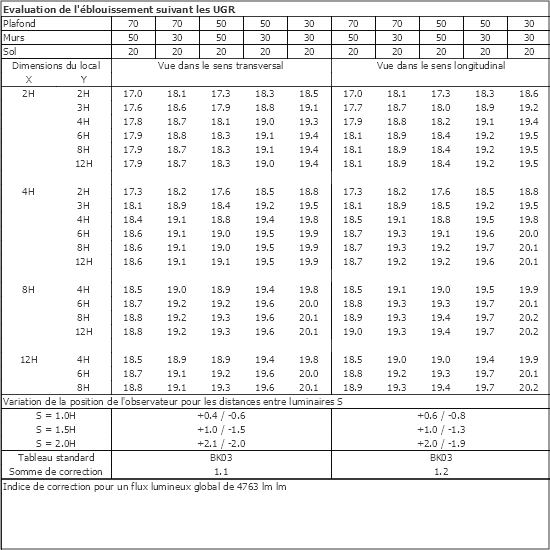

Tableau UGR

Source lumineuse

Source lumineuse	LED-M
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	3000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Sécurité photobiologique	RG1
Durée de vie assignée L80B50 (tq = 25 °C)	100.000 h
Durée de vie assignée L80B10 (tq = 25 °C)	100.000 h

Capteurs

Portée de détection transversale	Ø 7 m
Portée de détection frontale	Ø 4 m
Portée de détection de la présence	Ø 3 m
Angle de détection	360°
Champ de saisie	38 m²
Hauteur de montage optimale	3 m
Hauteur maximale de montage	4 m
Valeur de consigne de la luminosité	10 - 2000 lx

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0209624 - ZBS-P ARKA-E 1500-1550	Jeu de fixation pour plafonds à lames pour les modèles ARKA-E1497 et ARKA-E1547	Fiche technique Instruction de montage
0210770 - ZBS-E UNI CLIP 10-770	Installation du clip de fixation, épaisseur de serrage H60 : 12-25 mm, H90 : 12-50 mm	Image du produit Fiche technique
0210713 - ZBS-E UNI 10-713	Jeu de fixation pour support pivotant universel, épaisseur de serrage 23-55 mm	Image du produit Fiche technique Instruction de montage
0210717 - ZBS-E UNI 10-717	Jeu de fixation pour support pivotant universel, épaisseur de serrage 45-80 mm	Image du produit Fiche technique Instruction de montage
0209603 - ZPB-K ARKA-E	Mousquetons, norme DIN 5299-C, dimensions 40 mm x 4 mm, charge maximale de 50 kg, lot de 2	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0209408 - ZEW	Outil de déverrouillage permettant d'ouvrir facilement le luminaire	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download
0206970 - APCON BLE-XPRESSW	Interface de bouton-poussoir Bluetooth Low Energy / BLE, blanc {9836} Plastique, blanc. Fonctionnant sur piles, il peut être monté directement sur le mur sans raccordement électrique ou simplement utilisé comme télécommande. Bluetooth Low Energy 2,4-2,483 GHz. Pile au lithium CR2430 incluse, support mural magnétique inclus. Interface utilisateur Bluetooth Low Energy / BLE avec 4 boutons pour appeler des scènes. 2 boutons pour la commande d'éclairage et 2 boutons pour la commande de la lumière colorée. L'interface peut être intégrée dans un réseau Casambi et configurée via l'application Casambi.	Image du produit Fiche technique
0209153 - APCON BLE-1SWITCH	Bouton-poussoir Bluetooth Low Energy / BLE simple. Plastique, blanc. Grâce à sa propre alimentation (pas de pile / alimentation en tension), il peut être monté directement sur le mur sans raccordement électrique. Le cadre d'interrupteur fourni peut être remplacé par des cadres des gammes d'interrupteurs courantes de GIRA, BERKER, JUNG et Merten. Bluetooth Low Energy 2,4-2,483 GHz, montage possible directement sur des surfaces ou sur des boîtiers d'installation. Entièrement sans entretien, aucun raccordement électrique nécessaire. Énergie pour les signaux radio par actionnement (principe d'Energy Harvesting). Portée maximale dans une pièce : 10 m. Bouton-poussoir Bluetooth Low Energy / BLE simple (2 positions de bouton) pour appeler des scènes et augmenter ou diminuer la luminosité. Le bouton-poussoir peut être intégré dans un réseau Casambi et configuré via l'application Casambi.	Image du produit Fiche technique
0209154 - APCON BLE-2SWITCH	Bouton-poussoir Bluetooth Low Energy / BLE double Plastique, blanc. Grâce à sa propre alimentation (pas de pile / alimentation en tension), il peut être monté directement sur le mur sans raccordement électrique. Le cadre d'interrupteur fourni peut être remplacé par des cadres des gammes d'interrupteurs courantes de GIRA, BERKER, JUNG et Merten. Bluetooth Low Energy 2,4-2,483 GHz, montage possible directement sur des surfaces ou sur des boîtiers d'installation. Entièrement sans entretien, aucun raccordement électrique nécessaire. Énergie pour les signaux radio par actionnement (principe d'Energy Harvesting). Portée maximale dans une pièce : 10 m. Bouton-poussoir Bluetooth Low Energy / BLE simple (2 positions de bouton) pour appeler des scènes et augmenter ou diminuer la luminosité. Le bouton-poussoir peut être intégré dans un réseau Casambi et configuré via l'application Casambi.	Image du produit Fiche technique
0209024 - APCON BLE-COP-A	Coupleur de touches Bluetooth Low Energy / BLE avec 4 entrées {9836} Plastique, gris. Convient pour le montage mural dans des boîtiers d'installation. Bluetooth Low Energy 2,4-2,483 GHz. Longueur maximale de câble des entrées de commutation : 0,3 m. Coupleur de touches Bluetooth Low Energy / BLE avec 4 entrées libres de potentiel pour la connexion de boutons-poussoirs et autres éléments de commutation dans un réseau Casambi. Il est possible d'attribuer à ces entrées des scènes lumineuses, des valeurs d'éclairage, des séquences temporelles, des ordres d'allumage et d'extinction, des ordres de variation et de commande de la lumière colorée via l'application Casambi.	Image du produit Fiche technique
