BELA-EBE1720DAWS840M5P0350-SEN | 0838213
Description du produit
Avec détecteur de mouvement. Portée transversale 3,6 x 5,4 m, champ de détection 60 m².
Informations sur la commande
| Code article | 0838213 |
| GTIN | 4071222255246 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office |
| Capteurs | Mouvement |
| Garantie | 5 ans |
Dimensions
| Cote L | 1720 mm |
| Cote B | 182 mm |
| Cote H | 66 mm |
| Poids net | 6,400 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,75–2,5 mm² |
| Réglage | rigide |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–35 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PC structuré (stabilisé aux UV) |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 22,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | ultra-brillant |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

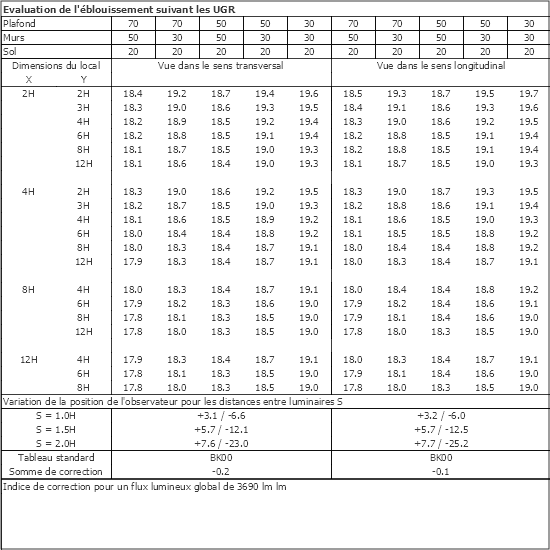

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 3690 lm |
| Efficacité du luminaire | 168 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 100.000 h |
Capteurs
| Portée de détection transversale | 3,6 x 5,4 m |
| Portée de détection frontale | 3,6 x 5,4 m |
| Portée de détection de la présence | 2,4 x 3,6 m |
| Angle de détection | 360° (ovale) |
| Champ de saisie | 60 m² |
| Hauteur de montage optimale | 3 m |
| Hauteur maximale de montage | 3 m |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
