BELA-EBE1720DAWS830M5P0350 | 0838216
Description du produit
Informations sur la commande
| Code article | 0838216 |
| GTIN | 4071222255277 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office |
| Garantie | 5 ans |
Dimensions
| Cote L | 1720 mm |
| Cote B | 182 mm |
| Cote H | 66 mm |
| Poids net | 6,000 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,75–2,5 mm² |
| Réglage | rigide |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–35 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PC structuré (stabilisé aux UV) |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 22,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | ultra-brillant |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

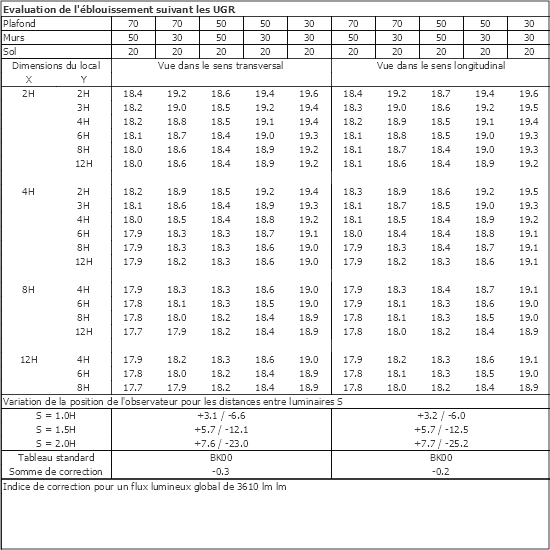

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 3610 lm |
| Efficacité du luminaire | 164 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 100.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Connexion et intégration de systèmes
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0218443 - ZEL-BU-GESIS-TOP-3-POL 18I3 | Partie femelle, 3 pôles, connexion à ressort, tension nominale 250 V, courant nominal 20 A, noir |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0212526 - ZEL-BU-GESIS-TOP-2-POL-DA | Adaptateur femelle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour ligne de commande DALI, 1 pièce |
|
|
Informations sur la commande
| Code article | 0838216 |
| GTIN | 4071222255277 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office |
| Garantie | 5 ans |
Dimensions
| Cote L | 1720 mm |
| Cote B | 182 mm |
| Cote H | 66 mm |
| Poids net | 6,000 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,75–2,5 mm² |
| Réglage | rigide |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–35 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PC structuré (stabilisé aux UV) |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 22,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | ultra-brillant |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 3610 lm |
| Efficacité du luminaire | 164 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 100.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Connexion et intégration de systèmes
Partie femelle, 3 pôles, connexion à ressort, tension nominale 250 V, courant nominal 20 A, noir
Raccordement électrique
Adaptateur femelle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour ligne de commande DALI, 1 pièce
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
