EBRPL-R1X115/30ND-SM | 0850399
Description du produit
Luminaire de plafond de la famille de produits EBRPL. Guidage du flux par Grille, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 4040 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. L'équerre de montage pour le montage du luminaire dans le sens de la longueur par rapport aux panneaux est fournie en standard. Ne convient pas pour les plafonds avec bandes de remplissage. Montage du luminaire dans des ouvertures de plafond sciées possible en option, veuillez demander à l'usine. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Raccordement du luminaire de l'intérieur avec une borne d'alimentation à 3 pôles ou, en option, de l'extérieur avec un adaptateur Wieland gesis TOP à 3 pôles (voir accessoires, art. n° 0212371).
Informations sur la commande
| Code article | 0850399 |
| GTIN | 4029299445626 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Éducation | Office |
Dimensions
| Cote L | 1197 mm |
| Cote B | 84 mm |
| Cote H | 74 mm |
| Cote K | 590 mm |
| Cote L1 | 1180 mm |
| Poids net | 4,000 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | M100 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Acier |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 34,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Grille |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

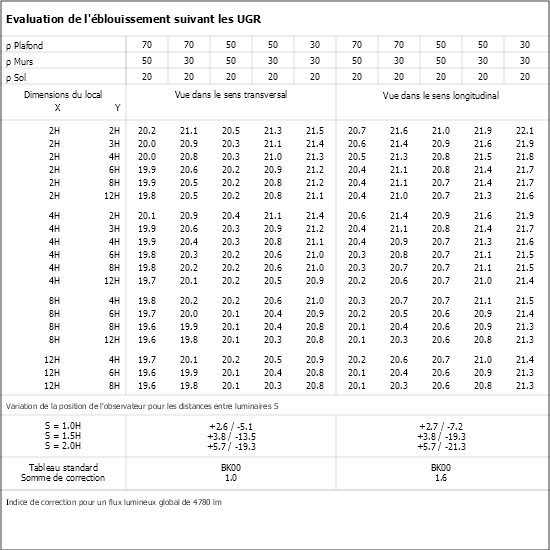

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 4040 lm |
| Efficacité du luminaire | 119 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0212372 - EBRPLE 1.. | Pièce d'extrémité pour EBRPL 1.. |
|
|
| 0217864 - EBRPLE 2.. | Pièce d'extrémité pour EBRPL 2.. |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0212369 -
BEF.-SATZ EBRPL 1..
|
Jeu de fixation pour EBRPL à 1 lampe, à utiliser avec des ouvertures de plafond découpées |
|
|
|
0212525 -
BEF.-SATZ EBRPL 2..
|
Jeu de fixation pour EBRPL à 2 lampes, à utiliser avec des ouvertures de plafond découpées |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0212526 - ZEL-BU-GESIS-TOP-2-POL-DA | Adaptateur femelle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour ligne de commande DALI, 1 pièce |
|
|
| 0212527 - ZEL-ST-GESIS-TOP-2-POL-DA | Adaptateur mâle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour câble de commande DALI, 1 pièce |
|
|
| 0212371 - ZEL-AD-GESIS-TOP 3-POL | Adaptateur répartiteur en T à 3 pôles Wieland GESIS-TOP pour GST18i3 |
|
|
| Numéro d'article - Bezeichnung | Longueur | Température de couleur | Caractéristiques | ||
| 0206601LF - R-TUBE 115-840M0500 LF | 1149 | 4000 K | mat |
|
|
| 0206620LF - R-TUBE 115-830M0450 LF | 1149 | 3000 K | mat |
|
|
| 0206707LF - R-TUBE 115-865M0500 LF | 1149 | 6500 K | mat |
|
|
| 1206575LF - R-TUBE-G2 115-830M0300 LF | 1149 | 3000 K | mat |
|
|
| 1206576LF - R-TUBE-G2 115-840M0300 LF | 1149 | 4000 K | mat |
|
|
| 1206722LF - R-TUBE-G2 115-865M0300 LF | 1149 | 6500 K | mat |
|
|
Luminaire de plafond de la famille de produits EBRPL. Guidage du flux par Grille, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 4040 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. L'équerre de montage pour le montage du luminaire dans le sens de la longueur par rapport aux panneaux est fournie en standard. Ne convient pas pour les plafonds avec bandes de remplissage. Montage du luminaire dans des ouvertures de plafond sciées possible en option, veuillez demander à l'usine. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Raccordement du luminaire de l'intérieur avec une borne d'alimentation à 3 pôles ou, en option, de l'extérieur avec un adaptateur Wieland gesis TOP à 3 pôles (voir accessoires, art. n° 0212371).
Informations sur la commande
| Code article | 0850399 |
| GTIN | 4029299445626 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Éducation | Office |
Dimensions
| Cote L | 1197 mm |
| Cote B | 84 mm |
| Cote H | 74 mm |
| Cote K | 590 mm |
| Cote L1 | 1180 mm |
| Poids net | 4,000 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | M100 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Acier |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 34,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Grille |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 4040 lm |
| Efficacité du luminaire | 119 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
0206601LF - R-TUBE 115-840M0500 LF
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
0206620LF - R-TUBE 115-830M0450 LF
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
0206707LF - R-TUBE 115-865M0500 LF
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
1206575LF - R-TUBE-G2 115-830M0300 LF
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
1206576LF - R-TUBE-G2 115-840M0300 LF
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
1206722LF - R-TUBE-G2 115-865M0300 LF
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
Boîtiers, recouvrements et design
Montage et fixation
0212369 -
BEF.-SATZ EBRPL 1..
Jeu de fixation pour EBRPL à 1 lampe, à utiliser avec des ouvertures de plafond découpées
0212525 -
BEF.-SATZ EBRPL 2..
Jeu de fixation pour EBRPL à 2 lampes, à utiliser avec des ouvertures de plafond découpées
Raccordement électrique
Adaptateur femelle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour ligne de commande DALI, 1 pièce
Adaptateur mâle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour câble de commande DALI, 1 pièce
Adaptateur répartiteur en T à 3 pôles Wieland GESIS-TOP pour GST18i3
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
