EDLQ 195/1100-840 W-DA-EDS3 / 0331341//377
Description du produit
Downlight de la famille de produits EDLQ. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1170 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Agrafes de fixation standard pour épaisseurs de serrage de 0 à 25 mm. Autres épaisseurs de serrage ou jeux de fixation pour plafonds spéciaux sur demande. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 230 - 240 V AC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
| Code article | 0331341//377 |
| GTIN | 4029299487268 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote L | 195 mm |
| Cote B | 195 mm |
| Cote H | 75 mm |
| Cote B1 | 115 mm |
| Cote BA max | 170 mm |
| Cote BA min | 167 mm |
| Cote HE | 125 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Cote Q | 195 mm |
| Poids net | 1.780 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.75–1.5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PC clair |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 230–240 V, 50–60 Hz |
| Puissance nominale | 8.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

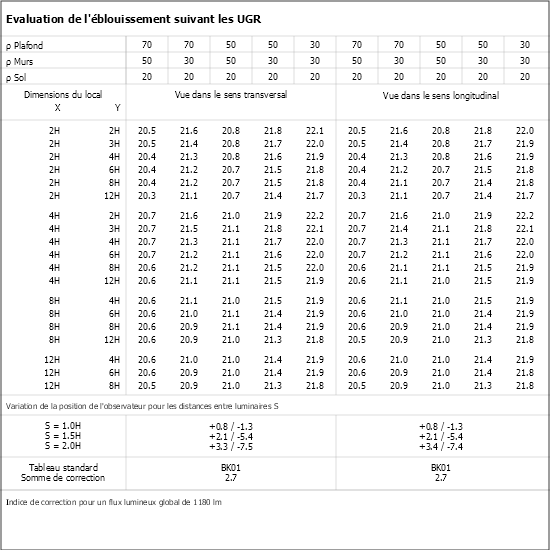

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 1170 lm |
| Efficacité du luminaire | 146 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 500 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0204426 -
DQ195-DR-B-W
|
Cadre de finition blanc |
|
|
0204421 -
DQ195-SPM-G-SB-W
|
Disque en verre sécurit intérieur dépoli, cadre blanc |
|
|
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel, demi-angle de diffusion 60 degrés, PC |
|
|
0204889 -
DQ195-MPS-G-D-W
|
Vitre déco en verre flotté, microprismes + cadre blanc |
|
|
| 0209016 - DQ195-SOM-K-D-W | Vitre en PMMA satinée opale, cadre blanc |
|
|
| 0209019 - DQ195-MPS-K-D-W | Vitre en PMMA, microprismes en relief, cadre blanc |
|
|
| 0209010 - DQ195-DPO-K-D-W | Vitre en PMMA, microprismes opales structurés, cadre blanc |
|
|
| 0209013 - DQ195-DPS-K-D-W | Vitre en PMMA, microprismes structurés, cadre blanc |
|
|
0204431 -
DQ195-SM-G-D-W
|
Vitre en verre flotté dépolie à l‘extérieur, cadre blanc |
|
|
| 0204176 - DQ195-RM-G-SB-W | Vitre en verre sécurit, ouvert à l'intérieur, matte, cadre blanc |
|
|
0204164 -
DQ195-SO-G-D-W
|
Vitre opale en verre flotté, cadre blanc |
|
|
0204436 -
DQ195-SK-G-D-W
|
Vitre transparente, cadre blanc |
|
|
