EDLQ 195/3000-840 SM-DALI | 0331377

Description du produit

Downlight de la famille de produits EDLQ. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 3150 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc, indice de protection IP20. Agrafes de fixation standard pour épaisseurs de serrage de 0 à 25 mm. Autres épaisseurs de serrage ou jeux de fixation pour plafonds spéciaux sur demande. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 230 - 240 V AC/DC 50 - 60 Hz.

Attention : le cadre décoratif illustré n'est pas compris dans la livraison et doit être commandé séparément. D'autres cadres décoratifs avec différents caches sont disponibles en option.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0331377
GTIN	4029299444155
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Downlight
Domaine d'utilisation	Éducation \| Commerce de détail

Dimensions

Cote L	195 mm
Cote B	195 mm
Cote H	150 mm
Cote B1	90 mm
Cote BA max	170 mm
Cote BA min	167 mm
Cote HE	155 mm
Cote L1	245 mm
Cote L4	265 mm
Cote Q	195 mm
Poids net	1,300 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,75–1,5 mm²

Boîtier

Couleur	blanc
Indice de protection	IP20
Essai au fil incandescent	650 °C
Température ambiante admissible	-25–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PC transparent (stabilisé aux UV)

Version électrique

Type de commande	DALI-2
Tension nominale	230–240 V, 0/50–60 Hz
Puissance nominale	23,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Réflecteur
Réflecteur	matt
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau large
Classe UGR	≤ 19
Flux lumineux assigné	3150 lm
Efficacité du luminaire	137 lm/W

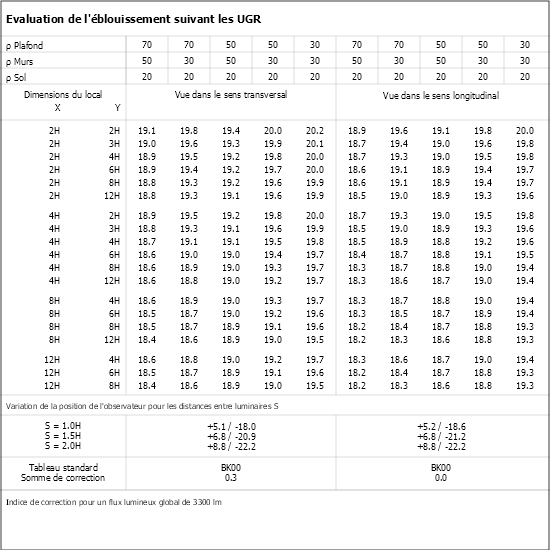

Tableau UGR

Source lumineuse

Source lumineuse	LED-M
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0209010 - DQ195-DPO-K-D-W	Vitre microprismatique opale, cadre en PC, blanc, pour downlight, longueur des côtés : 195 mm	Fiche technique Instruction de montage
0209013 - DQ195-DPS-K-D-W	Vitre microprismatique, cadre en PC, blanc, pour downlight, longueur d'arête 195 mm	Fiche technique Instruction de montage
0204426 - DQ195-DR-B-W	Cadre décoratif métallique blanc, pour EBDQ 195	Image du produit Fiche technique Instruction de montage
0209019 - DQ195-MPS-K-D-W	Vitre microprismatique, cadre en PC, blanc, pour downlight, longueur d'arête 195 mm	Fiche technique Instruction de montage
0204176 - DQ195-RM-G-SB-W	Vitre en verre trempé dépoli, cadre en PC, blanc, pour downlight d'une longueur de côté de 150 mm	Fiche technique Instruction de montage
0204431 - DQ195-SM-G-D-W	Vitrage décoratif en verre flotté, maté à l'extérieur, cadre de couleur blanche EBDQ / ABDQ 195	Image du produit Fiche technique Instruction de montage
0204164 - DQ195-SO-G-D-W	Vitrage décoratif en verre flotté opale, cadre blanc EBDQ / ABDQ 195	Image du produit Fiche technique Instruction de montage
0209016 - DQ195-SOM-K-D-W	Vitre opale satinée, cadre en PC, blanc, pour downlight, longueur des bords : 195 mm	Fiche technique Instruction de montage
0204421 - DQ195-SPM-G-SB-W	Vitrage décoratif en vitre en verre sécurit (ESG), mat à l'intérieur, cadre blanc EBDQ / ABDQ 195	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0201069 - UGEBD ... -UR	Relais de commutation pour EBD... (sans composants HIT), IP20	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0208876 - DQ195-ASLP-K-D-W	Vitre en PMMA, prismes longitudinaux pour une répartition lumineuse asymétrique, blanc, pour downlight, longueur des bords : 195 mm	Fiche technique Instruction de montage
0202496 - ZV-EDLR-T60	Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60°	Fiche technique Instruction de montage

Description du produit

Attention : le cadre décoratif illustré n'est pas compris dans la livraison et doit être commandé séparément. D'autres cadres décoratifs avec différents caches sont disponibles en option.
