EDLQ 235/4000-840 SM-EDS3 | 0321383//377
Description du produit
Downlight de la famille de produits EDLQ. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 4090 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc, indice de protection IP20. Agrafes de fixation standard pour épaisseurs de serrage de 0 à 40 mm. Autres épaisseurs de serrage ou jeux de fixation pour plafonds spéciaux sur demande. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 230 - 240 V AC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Attention : le cadre décoratif illustré n'est pas compris dans la livraison et doit être commandé séparément. D'autres cadres décoratifs avec différents caches sont disponibles en option.
Informations sur la commande
| Code article | 0321383//377 |
| GTIN | 4029299485929 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote L | 235 mm |
| Cote B | 235 mm |
| Cote H | 180 mm |
| Cote B1 | 115 mm |
| Cote BA max | 210 mm |
| Cote BA min | 207 mm |
| Cote HE | 185 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Cote Q | 235 mm |
| Poids net | 2,400 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,75–1,5 mm² |
Boîtier
| Couleur | blanc |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 230–240 V, 50–60 Hz |
| Puissance nominale | 31,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

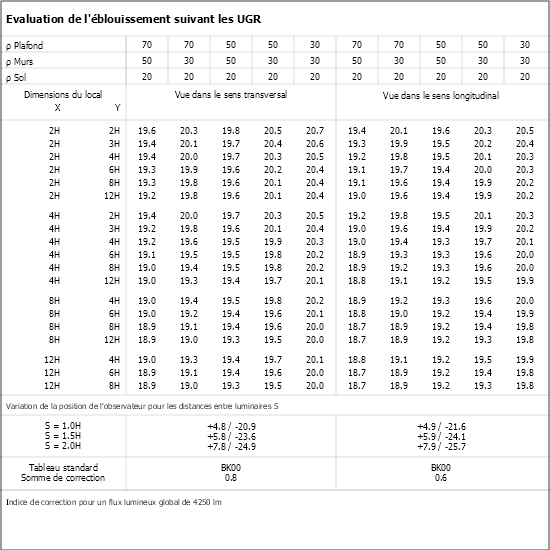

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 4090 lm |
| Efficacité du luminaire | 132 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 420 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209014 - DQ235-DPS-K-D-W | Vitre microprismatique, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm |
|
|
| 0209011 - DQ235-DPO-K-D-W | Vitre microprismatique opale, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm |
|
|
| 0204177 - DQ235-RM-G-SB-W | Vitre en verre trempé dépoli, cadre en PC, blanc, pour downlight d'une longueur de côté de 150 mm |
|
|
| 0209017 - DQ235-SOM-K-D-W | Vitre opale satinée, cadre en PC, blanc, pour downlight, longueur des bords : 235 mm |
|
|
0204422 -
DQ235-SPM-G-SB-W
|
Vitrage décoratif en vitre en verre sécurit (ESG), mat à l'intérieur, cadre blanc EBDQ / ABDQ 235 |
|
|
0204427 -
DQ235-DR-B-W
|
Cadre décoratif métallique blanc, pour downlight EBDQ 235 |
|
|
0204432 -
DQ235-SM-G-D-W
|
Vitrage décoratif en verre flotté, maté à l'extérieur, cadre de couleur blanche EBDQ / ABDQ 235 |
|
|
0204437 -
DQ235-SK-G-D-W
|
Vitrage décoratif en verre flotté transparent, cadre blanc EBDQ / ABDQ 235 |
|
|
0204165 -
DQ235-SO-G-D-W
|
Vitrage décoratif en verre flotté opale, cadre blanc EBDQ / ABDQ 235 |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0203031 - BET EDLQ 235 | Pot d'encastrement en béton pour EDLQ 235, uniquement pour béton coulé sur place, 3 000 m de long maximum |
|
|
Technique d'éclairage et optique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0208877 - DQ235-ASLP-K-D-W | Vitre en PMMA, prismes longitudinaux pour une répartition lumineuse asymétrique, blanc pour downlight, longueur des bords : 235 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60° |
|
|
Downlight de la famille de produits EDLQ. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 4090 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc, indice de protection IP20. Agrafes de fixation standard pour épaisseurs de serrage de 0 à 40 mm. Autres épaisseurs de serrage ou jeux de fixation pour plafonds spéciaux sur demande. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 230 - 240 V AC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Attention : le cadre décoratif illustré n'est pas compris dans la livraison et doit être commandé séparément. D'autres cadres décoratifs avec différents caches sont disponibles en option.
Informations sur la commande
| Code article | 0321383//377 |
| GTIN | 4029299485929 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote L | 235 mm |
| Cote B | 235 mm |
| Cote H | 180 mm |
| Cote B1 | 115 mm |
| Cote BA max | 210 mm |
| Cote BA min | 207 mm |
| Cote HE | 185 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Cote Q | 235 mm |
| Poids net | 2,400 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,75–1,5 mm² |
Boîtier
| Couleur | blanc |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 230–240 V, 50–60 Hz |
| Puissance nominale | 31,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 4090 lm |
| Efficacité du luminaire | 132 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 420 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Boîtiers, recouvrements et design
Vitre microprismatique, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm
Vitre microprismatique opale, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm
Vitre en verre trempé dépoli, cadre en PC, blanc, pour downlight d'une longueur de côté de 150 mm
Vitre opale satinée, cadre en PC, blanc, pour downlight, longueur des bords : 235 mm
0204422 -
DQ235-SPM-G-SB-W
Vitrage décoratif en vitre en verre sécurit (ESG), mat à l'intérieur, cadre blanc EBDQ / ABDQ 235
0204432 -
DQ235-SM-G-D-W
Vitrage décoratif en verre flotté, maté à l'extérieur, cadre de couleur blanche EBDQ / ABDQ 235
Montage et fixation
Pot d'encastrement en béton pour EDLQ 235, uniquement pour béton coulé sur place, 3 000 m de long maximum
Technique d'éclairage et optique
Vitre en PMMA, prismes longitudinaux pour une répartition lumineuse asymétrique, blanc pour downlight, longueur des bords : 235 mm
Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60°
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
