EDLQ 235/5000-830 W-EDS3 | 0321468//377
Description du produit
Downlight de la famille de produits EDLQ. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 5340 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Agrafes de fixation standard pour épaisseurs de serrage de 0 à 40 mm. Autres épaisseurs de serrage ou jeux de fixation pour plafonds spéciaux sur demande. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 230 - 240 V AC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Attention : le cadre décoratif illustré n'est pas compris dans la livraison et doit être commandé séparément. D'autres cadres décoratifs avec différents caches sont disponibles en option.
Informations sur la commande
| Code article | 0321468//377 |
| GTIN | 4029299486018 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote L | 235 mm |
| Cote B | 235 mm |
| Cote H | 170 mm |
| Cote B1 | 115 mm |
| Cote BA max | 210 mm |
| Cote BA min | 207 mm |
| Cote HE | 175 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Cote Q | 235 mm |
| Poids net | 0,900 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,75–1,5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 230–240 V, 50–60 Hz |
| Puissance nominale | 44,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

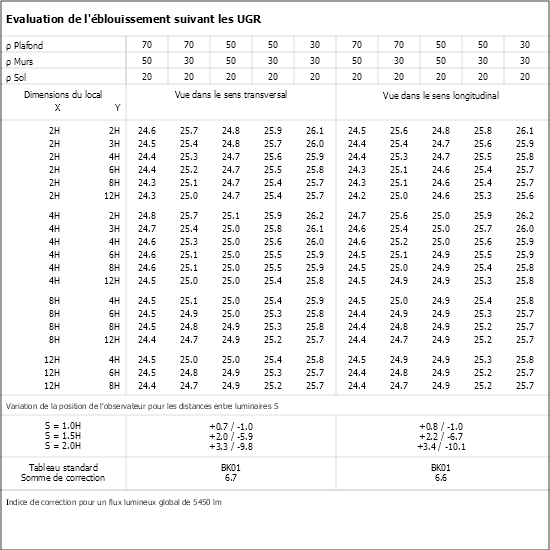

| Classe UGR | ≤ 25 |
| Flux lumineux assigné | 5340 lm |
| Efficacité du luminaire | 121 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 380 lm |
| Type de batterie | NiCd |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209014 - DQ235-DPS-K-D-W | Vitre microprismatique, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm |
|
|
| 0209011 - DQ235-DPO-K-D-W | Vitre microprismatique opale, cadre en PC, blanc, pour downlight, longueur d'arête 235 mm |
|
|
| 0204177 - DQ235-RM-G-SB-W | Vitre en verre trempé dépoli, cadre en PC, blanc, pour downlight d'une longueur de côté de 150 mm |
|
|
| 0209017 - DQ235-SOM-K-D-W | Vitre opale satinée, cadre en PC, blanc, pour downlight, longueur des bords : 235 mm |
|
|
0204422 -
DQ235-SPM-G-SB-W
|
Vitrage décoratif en vitre en verre sécurit (ESG), mat à l'intérieur, cadre blanc EBDQ / ABDQ 235 |
|
|
0204427 -
DQ235-DR-B-W
|
Cadre décoratif métallique blanc, pour downlight EBDQ 235 |
|
|
0204432 -
DQ235-SM-G-D-W
|
Vitrage décoratif en verre flotté, maté à l'extérieur, cadre de couleur blanche EBDQ / ABDQ 235 |
|
|
0204437 -
DQ235-SK-G-D-W
|
Vitrage décoratif en verre flotté transparent, cadre blanc EBDQ / ABDQ 235 |
|
|
0204165 -
DQ235-SO-G-D-W
|
Vitrage décoratif en verre flotté opale, cadre blanc EBDQ / ABDQ 235 |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0203031 - BET EDLQ 235 | Pot d'encastrement en béton pour EDLQ 235, uniquement pour béton coulé sur place, 3 000 m de long maximum |
|
|
Technique d'éclairage et optique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60° |
|
|
