EDLR-E2 195/2000-830 W-EDS3 | 0321514//377
Description du produit
Downlight de la famille de produits EDLR-E2. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 2080 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
| Code article | 0321514//377 |
| GTIN | 4029299505573 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 65 mm |
| Cote D | 195 mm |
| Cote D2 | 195 mm |
| Cote B1 | 90 mm |
| Cote DE max | 185 mm |
| Cote DE min | 181 mm |
| Cote HE | 105 mm |
| Cote L1 | 245 mm |
| Cote L4 | 265 mm |
| Poids net | 0,800 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | D 195 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 50–60 Hz |
| Puissance nominale | 14,5 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

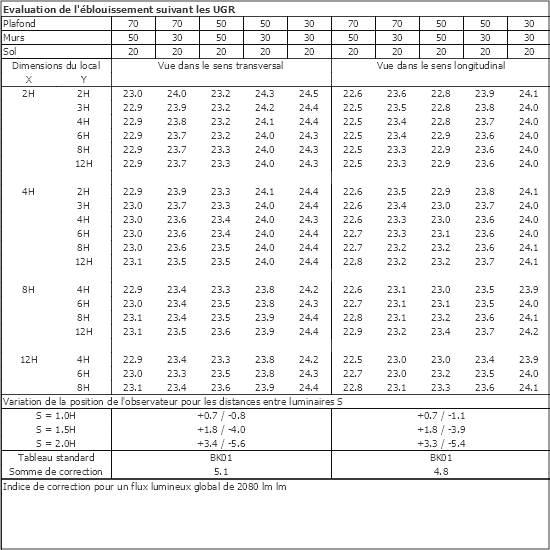

| Classe UGR | ≤ 25 |
| Flux lumineux assigné | 2080 lm |
| Efficacité du luminaire | 143 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 580 lm |
| Autotest automatique | Oui |
| Type de batterie | LiFePO4 |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
