EDLR-E2 235/3000-830 WS-EDS3 / 0326628//377
Description du produit
Downlight de la famille de produits EDLR-E2. Guidage du flux par Couverture opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 2840 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
| Code article | 0326628//377 |
| GTIN | 4029299530063 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 95 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B1 | 115 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote HE | 120 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Poids net | 1.600 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC opale |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 23.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Couverture opale |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

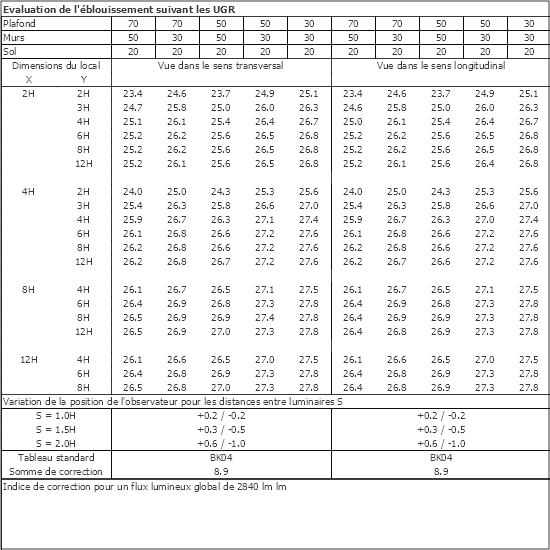

| Classe UGR | > 25 |
| Flux lumineux assigné | 2840 lm |
| Efficacité du luminaire | 123 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 500 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Conformité:
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0209458 -
ZADR-EDLR235-DM250
|
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 240 |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 260 |
|
|
| 0203014 - ZAL-ST-GST18I3-SKII SW/0.3 | Câble d’alimentation 0,3 m connecteur 3 pôles GST18i3 Wieland, noir, classe de protection II |
|
|
| 0203035 - ZAL-ST-GST18I3-SKI SW/0.3 | Câble d’alimentation 0,3 m connecteur 3 pôles GST18i3 Wieland, noir, SKI |
|
|
0202787 -
PES EBD. 235/200
|
Kit d'encastrement pour plafonds à lames, module 200 |
|
|
|
0202786 -
PES EBD. 235/100/150
|
Kit d'encastrement pour plafonds à lames, modules 100 et 150 |
|
|
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel, demi-angle de diffusion 60 degrés, PC |
|
|
| 0202497 - ZV-EDLR-B90 | Lentille de Fresnel, demi-angle de diffusion 90 degrés, PC |
|
|
| 0203021 - ZEL-T-GST18I3 SW | Répartiteur en T connecteur 3 pôles GST18i3 Wieland, noir |
|
|
Downlight de la famille de produits EDLR-E2. Guidage du flux par Couverture opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 2840 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
| Code article | 0326628//377 |
| GTIN | 4029299530063 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 95 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B1 | 115 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote HE | 120 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Poids net | 1.600 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC opale |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 23.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Couverture opale |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | > 25 |
| Flux lumineux assigné | 2840 lm |
| Efficacité du luminaire | 123 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 500 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Câble d’alimentation 0,3 m connecteur 3 pôles GST18i3 Wieland, noir, SKI
Câble d’alimentation 0,3 m connecteur 3 pôles GST18i3 Wieland, noir, classe de protection II
0209458 -
ZADR-EDLR235-DM250
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 240
0209459 -
ZADR-EDLR235-DM270
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 260
