EDLR-E2 235/1100-830 W-EL | 0326615
Description du produit
Downlight de la famille de produits EDLR-E2. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1260 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Luminaire adapté à une utilisation dans les systèmes d’éclairage de secours.
Informations sur la commande
| Code article | 0326615 |
| GTIN | 4029299503159 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 75 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B4 | 44 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote H4 | 30 mm |
| Cote HE | 80 mm |
| Cote L4 | 147 mm |
| Poids net | 0,410 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 9,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

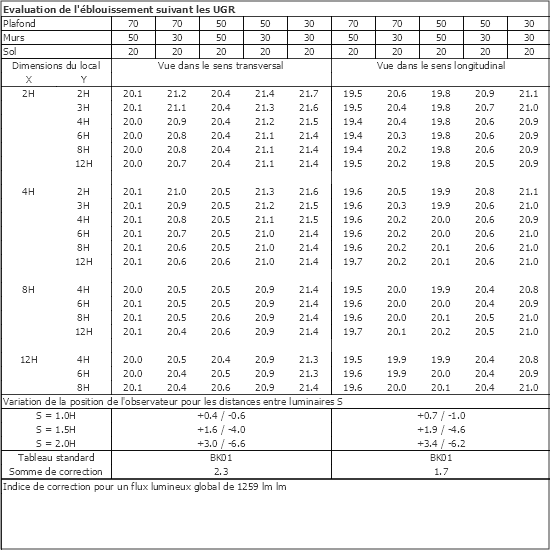

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 1260 lm |
| Efficacité du luminaire | 140 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209458 -
ZADR-EDLR235-DM250
|
Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 240 mm de diamètre |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Anneau de recouvrement pour EDLR235, pour une ouverture de plafond de 260 mm de diamètre |
|
|
| 0209604 - ZADR-EDLR235-DM310 | Bague de recouvrement pour EDLR235, pour ouverture de plafond de 300 mm de diamètre |
|
|
| 0209605 - ZADR-EDLR235-DM350 | Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 340 mm de diamètre |
|
|
| 0209606 - ZADR-EDLR235-DM410 | Cache pour EDLR235, pour ouverture de plafond de 400 mm de diamètre |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0202786 -
PES EBD. 235/100/150
|
Kit d'encastrement pour panneaux Modules 100 et 150 pour downlight encastré 235 |
|
|
|
0202787 -
PES EBD. 235/200
|
Kit d'encastrement pour panneaux Modules 100 et 200 pour downlight encastré 235 |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0203035 - ZAL-ST-GST18I3-SKI SW/0.3 | Câble de raccordement 0,3 m Wieland 3 pôles GST18i3, noir, SKI |
|
|
| 0203021 - ZEL-T-GST18I3 SW | Répartiteur en T Wieland à 3 pôles, GST18i3, noir |
|
|
| 0203014 - ZAL-ST-GST18I3-SKII SW/0.3 | Câble de raccordement 0,3 m Wieland à 3 broches, GST18i3, noir, SKII |
|
|
Technique d'éclairage et optique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60° |
|
|
Downlight de la famille de produits EDLR-E2. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1260 lm en température de couleur de la lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Luminaire adapté à une utilisation dans les systèmes d’éclairage de secours.
Informations sur la commande
| Code article | 0326615 |
| GTIN | 4029299503159 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 75 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B4 | 44 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote H4 | 30 mm |
| Cote HE | 80 mm |
| Cote L4 | 147 mm |
| Poids net | 0,410 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC transparent (stabilisé aux UV) |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 9,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | blanc |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 1260 lm |
| Efficacité du luminaire | 140 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Boîtiers, recouvrements et design
0209458 -
ZADR-EDLR235-DM250
Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 240 mm de diamètre
0209459 -
ZADR-EDLR235-DM270
Anneau de recouvrement pour EDLR235, pour une ouverture de plafond de 260 mm de diamètre
Bague de recouvrement pour EDLR235, pour ouverture de plafond de 300 mm de diamètre
Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 340 mm de diamètre
Montage et fixation
0202786 -
PES EBD. 235/100/150
Kit d'encastrement pour panneaux Modules 100 et 150 pour downlight encastré 235
0202787 -
PES EBD. 235/200
Kit d'encastrement pour panneaux Modules 100 et 200 pour downlight encastré 235
Raccordement électrique
Câble de raccordement 0,3 m Wieland à 3 broches, GST18i3, noir, SKII
Technique d'éclairage et optique
Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60°
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
