EDLR-E2 235/1100-840 WS | 0326640
Description du produit
Downlight de la famille de produits EDLR-E2. Guidage du flux par Recouvrement opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 1190 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Clips de fixation pour épaisseurs de serrage de 0 à 20 mm prémontés en standard sur le corps de luminaire. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC 50 - 60 Hz.
Remarque : Bornier de raccordement pour une section de câble max. de 1,5 mm². Pour effectuer un câblage traversant de luminaire en luminaire, il convient de commander séparément les câbles de raccordement et le connecteur en T.
Informations sur la commande
| Code article | 0326640 |
| GTIN | 4029299503319 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 75 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B4 | 45 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote H4 | 25 mm |
| Cote HE | 80 mm |
| Cote L4 | 115 mm |
| Poids net | 0,450 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK07 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PC opale |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 50–60 Hz |
| Puissance nominale | 9,0 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Recouvrement opale |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

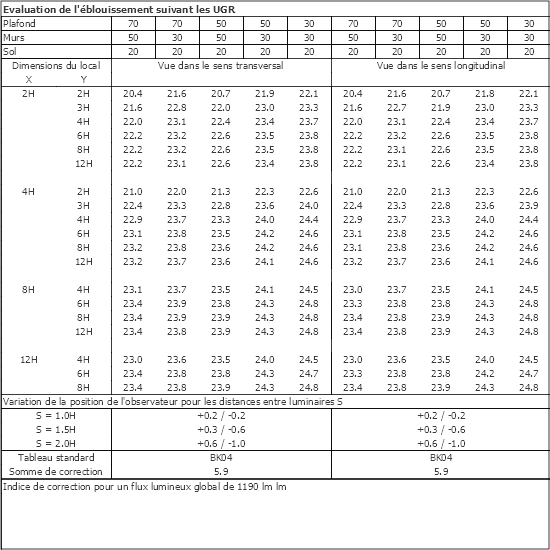

| Classe UGR | ≤ 25 |
| Flux lumineux assigné | 1190 lm |
| Efficacité du luminaire | 132 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209458 -
ZADR-EDLR235-DM250
|
Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 240 mm de diamètre |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Anneau de recouvrement pour EDLR235, pour une ouverture de plafond de 260 mm de diamètre |
|
|
| 0209604 - ZADR-EDLR235-DM310 | Bague de recouvrement pour EDLR235, pour ouverture de plafond de 300 mm de diamètre |
|
|
| 0209605 - ZADR-EDLR235-DM350 | Anneau de recouvrement pour EDLR235, pour ouverture de plafond de 340 mm de diamètre |
|
|
| 0209606 - ZADR-EDLR235-DM410 | Cache pour EDLR235, pour ouverture de plafond de 400 mm de diamètre |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0202786 -
PES EBD. 235/100/150
|
Kit d'encastrement pour panneaux Modules 100 et 150 pour downlight encastré 235 |
|
|
|
0202787 -
PES EBD. 235/200
|
Kit d'encastrement pour panneaux Modules 100 et 200 pour downlight encastré 235 |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0203035 - ZAL-ST-GST18I3-SKI SW/0.3 | Câble de raccordement 0,3 m Wieland 3 pôles GST18i3, noir, SKI |
|
|
| 0203021 - ZEL-T-GST18I3 SW | Répartiteur en T Wieland à 3 pôles, GST18i3, noir |
|
|
| 0203014 - ZAL-ST-GST18I3-SKII SW/0.3 | Câble de raccordement 0,3 m Wieland à 3 broches, GST18i3, noir, SKII |
|
|
Technique d'éclairage et optique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel pour carte LED, transparente en PC, angle de faisceau de 60° |
|
|
