EDLR 235/5000-840 SMB-DA-EDS3 / 0331462//377
Description du produit
Downlight de la famille de produits EDLR. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau moyen, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 4590 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc, indice de protection IP20 IP40 côté pièce. En plus des pinces de fixation standard pour des épaisseurs de serrage de 0 à 40 mm, des jeux de fixation spéciaux sont disponibles en tant qu'accessoires, tels que des kits de montage de panneaux, des plaques de renfort, des boîtiers à sceller dans le béton, des anneaux d'arasement, des kits de semi-encastrement et des kits inclinés. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
| Code article | 0331462//377 |
| GTIN | 4029299535105 |
Généralités
| Catégorie de produit | Downlight |
| Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
| Cote H | 235 mm |
| Cote D | 235 mm |
| Cote D2 | 235 mm |
| Cote B1 | 115 mm |
| Cote DE max | 225 mm |
| Cote DE min | 223 mm |
| Cote HE | 240 mm |
| Cote L1 | 255 mm |
| Cote L4 | 275 mm |
| Poids net | 0.340 kg |
Montage
| Type de montage | Encastré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.75–1.5 mm² |
Boîtier
| Dimension du système | D 235 |
| Couleur | blanc |
| Indice de protection | IP20 | IP40 côté pièce |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–25 °C |
| Matériau du boîtier | Aluminium |
| Matériau du couvercle | PC clair |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 44.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

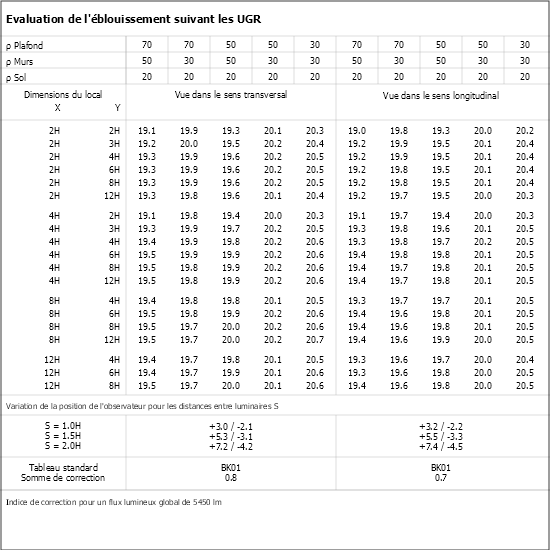

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 4590 lm |
| Efficacité du luminaire | 104 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
| Alimentation | Batterie individuelle |
| Mode de commutation | Commutation permanente |
| Durée d'éclairage | 3 h |
| Flux lumineux assigné en mode de secours | 500 lm |
| Autotest automatique | Oui |
| Type de batterie | NiCd |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0209458 -
ZADR-EDLR235-DM250
|
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 240 |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 260 |
|
|
0202693 -
DR235-RM-G-SB-W
|
Anneau en verre sécurit sablé, collerette blanche |
|
|
0203010 -
BET EDLR 235
|
Boîtier à sceller dans béton coulé sur place pour EDLR 235 |
|
|
0202676 -
DR235-DR-K-W
|
Collerette de finition blanche, en matière synthétique |
|
|
|
0202676//609 -
DR235-DR-K-SG
|
Collerette de finition, alu brillant, matière synthétique |
|
|
|
0202676//607 -
DR235-DR-K-SM
|
Collerette de finition, alu mat, en matière synthétique |
|
|
|
0202676//636 -
DR235-DR-K-ES
|
Collerette en acier inoxydable brossé |
|
|
0202749 -
DR235-HO-K-D-W
|
Diffuseur arrondi en mat. synthét. opale, coller. blanche |
|
|
| 0202900 - PES EBD... UGEBD | Étrier de montage pour UGEBD avec PES EBD... |
|
|
0202928 -
ZES EBD 150-235/80
|
Jeu de fixation EBD 150-235 pr plafonds épais. jusqu'à 80 mm |
|
|
0202787 -
PES EBD. 235/200
|
Kit d'encastrement pour plafonds à lames, module 200 |
|
|
|
0202786 -
PES EBD. 235/100/150
|
Kit d'encastrement pour plafonds à lames, modules 100 et 150 |
|
|
0202812 -
HES EBD 235/50
|
Kit de semi-encastrement, hauteur 50 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Lentille de Fresnel, demi-angle de diffusion 60 degrés, PC |
|
|
| 0202497 - ZV-EDLR-B90 | Lentille de Fresnel, demi-angle de diffusion 90 degrés, PC |
|
|
| 0202803//701 - DR235-HWNR1-K-D-W | Pictogramme n° 1, collerette de finition blanche |
|
|
| 0202803//711 - DR235-HWNR11-K-D-W | Pictogramme n° 11, collerette de finition blanche |
|
|
| 0202803//712 - DR235-HWNR12-K-D-W | Pictogramme n° 12, collerette de finition blanche |
|
|
0202803//724 -
DR235-HWNR24-K-D-W
|
Pictogramme n° 24, collerette de finition blanche |
|
|
| 0202803//704 - DR235-HWNR4-K-D-W | Pictogramme n° 4, collerette de finition blanche |
|
|
| 0202803//705 - DR235-HWNR5-K-D-W | Pictogramme n° 5, collerette de finition blanche |
|
|
| 0202803//708 - DR235-HWNR8-K-D-W | Pictogramme n° 8, collerette de finition blanche |
|
|
0202794 -
VP EBD. 235-600
|
Plaques de renforcement, module 600 |
|
|
|
0202921 -
VP EBD. 235-625
|
Plaques de renforcement, module 625 |
|
|
0204885 -
DR235-MPS-G-D-W
|
Vitre déco en verre flotté, microprismes + collerette blanche |
|
|
0202702 -
DR235-SPMA-G-SB-W
|
Vitre dépolie en verre sécurit, collerette blanche |
|
|
| 0209008 - DR235-MPS-K-D-W | Vitre en PMMA, microprismes en relief, collerette blanche |
|
|
| 0208867 - DR235-DPO-K-D-W | Vitre en PMMA, microprismes opales structurés, collerette blanche |
|
|
| 0208857 - DR235-DPS-K-D-W | Vitre en PMMA, microprismes structurés, collerette blanche |
|
|
| 0208862 - DR235-SOM-K-D-W | Vitre en PMMA, satinée opale, collerette blanche |
|
|
|
0202735 -
DR235-SM-G-D-W
|
Vitre en verre flotté dépolie, collerette blanche |
|
|
0202684 -
DR235-SPM-G-SB-W
|
Vitre en verre sécurit sablée au centre, collerette blanche |
|
|
0202740 -
DR235-SO-G-D-W
|
Vitre opale en verre flotté, collerette blanche |
|
|
0202864 -
DR235-SK-G-D-W
|
Vitre transparente en verre flotté, collerette blanche |
|
|
