EIHLS-L 454/1640-840 SM | 0850590

Description du produit

Luminaire de plafond de la famille de produits EIHLS. Guidage du flux par Grille, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse L-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 16460 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP54 IP64 côté pièce. Préparé pour être installé dans différents systèmes de plafond avec le jeu de fixation correspondant (accessoire). Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

EIHLS-L 154, 180, 254, 280, 424 : toutes les lampes câblées sur L1. EIHLS 354, 380 : lampe milieu câblée sur L1, lampes extérieures câblées sur L2. EIHLS 454, 480 : lampes milieu câblées sur L1, lampes extérieures câblées sur L2.

Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.

La sécurité contre les chocs de balles confère au luminaire une robustesse qui présente un grand avantage dans le domaine industriel.

Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.

Ils conviennent à une utilisation dans les espaces de vente et de stockage de denrées alimentaires non emballées.

Ils conviennent à une utilisation dans les zones de production alimentaire sans recours à des nettoyeurs haute pression.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0850590
GTIN	4029299461213
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Industrie \| Alimentaire \| Salles de sport et polyvalentes
Domaine d'utilisation HACCP	Production \| Aliments non emballés
Garantie	5 ans

Dimensions

Cote L	1248 mm
Cote B	624 mm
Cote H	81 mm
Cote A1	950 mm
Cote A2	435 mm
Cote A3
Cote BE	604 mm
Cote H2
Cote LE	1229 mm
Poids net	19,600 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,5–2,5 mm²
Réglage	rigide

Boîtier

Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP54 \| IP64 côté pièce
Degré de résistance aux chocs	IK08
Essai au fil incandescent	650 °C
Température ambiante admissible	-25–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PMMA clair

Version électrique

Type de commande	On/Off
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	136,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Grille
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 19
Flux lumineux assigné	16460 lm
Efficacité du luminaire	121 lm/W

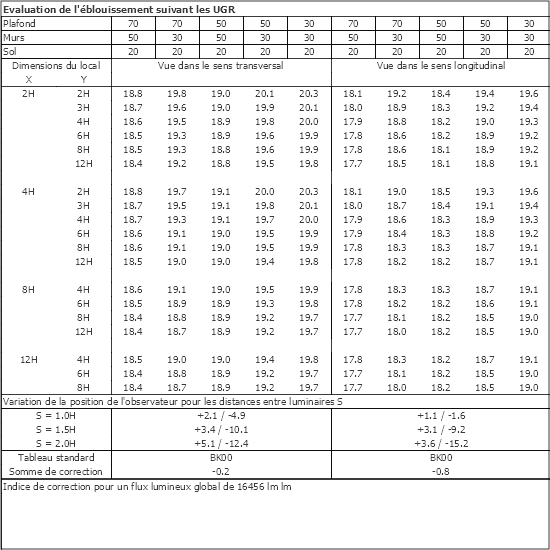

Tableau UGR

Source lumineuse

Source lumineuse	L-TUBE
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0210995 - ZBS-SP.36-40	Jeu de fixation pour plafonds à lames, hauteur 40 mm, compatible avec les luminaires EBR .36	Image du produit Fiche technique Instruction de montage
0210994 - ZBS-SP.36-35	Jeu de fixation pour plafonds à lames, hauteur 35 mm, adapté aux luminaires EBR .36	Image du produit Fiche technique Instruction de montage
0210174 - BEF.-SATZ EBRS... OSD/PSD IP54	Kit de fixation universel IP54, épaisseur de serrage de 45 à 80 mm	Image du produit Fiche technique Instruction de montage
0210163 - BEF.-SATZ EBRS... OSD/PSD IP54	Kit de fixation universel IP54, épaisseur de serrage de 23 à 55 mm	Image du produit Fiche technique Instruction de montage
0210078 - ZBS-SP.58-35	Jeu de fixation pour plafonds à lames, hauteur 35 mm, adapté aux luminaires EBR .58	Image du produit Fiche technique Instruction de montage
0210076 - ZBS-SP.58-30	Jeu de fixation pour plafonds à lames, hauteur 30 mm, compatible avec les luminaires EBR .58	Image du produit Fiche technique Instruction de montage
0210993 - ZBS-SP.36-30	Jeu de fixation pour plafonds à lames, hauteur 30 mm, adapté aux luminaires EBR .36	Image du produit Fiche technique Instruction de montage
0210079 - ZBS-SP.58-40	Jeu de fixation pour plafonds à lames, hauteur 40 mm, adapté aux luminaires EBR .58	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0203626 - ZGH GLASHEBER	Ventouse en caoutchouc pour soulever la vitre de protection	Image du produit Fiche technique
0204003 - ZRO RAHMENÖFFNER	Outil permettant d'ouvrir facilement le cadre du luminaire	Image du produit Fiche technique
