ESHL-L 280/1870-840 SM | 0850627

Description du produit

Luminaire de plafond de la famille de produits ESHL. Guidage du flux par Grille, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse L-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 16160 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP40. Préparé pour le montage dans différents systèmes de plafond avec le jeu de fixation correspondant (accessoires).en cas de montage avec le jeu de fixation 10-713 ou 10-717, une fixation en 6 points est nécessaire à partir d'un équipement de 3 lampes. Comme il y a 4 pièces dans le kit, il faut déterminer le nombre X correspondant:X = (n x 6) / 4, où n = nombre de luminaires et le résultat X est arrondi au chiffre supérieur le plus proche. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

ESHL. 180 et 280 : toutes les lampes câblées sur L1 (180 avec un driver, 280 avec 2 drivers). ESHL. 380 : lampe milieu câblée sur L2, lampes extérieures câblées sur L1 (3 drivers). ESHL. 480 : les deux lampes milieu câblées sur L2, lampes extérieur câblées sur L1 (4 drivers). Autres branchements possibles sur demande.

Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0850627
GTIN	4029299491098
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Salles de sport et polyvalentes

Dimensions

Cote L	1548 mm
Cote B	312 mm
Cote H	85 mm
Cote A1	1250 mm
Cote A2	132 mm
Cote BE	292 mm
Cote LE	1529 mm
Poids net	15,000 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	3
Section du conducteur	0,5–2,5 mm²

Boîtier

Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP40
Degré de résistance aux chocs	IK08
Essai au fil incandescent	650 °C
Température ambiante admissible	-20–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PMMA clair

Version électrique

Type de commande	On/Off
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	138,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Grille
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 22
Flux lumineux assigné	16160 lm
Efficacité du luminaire	117 lm/W

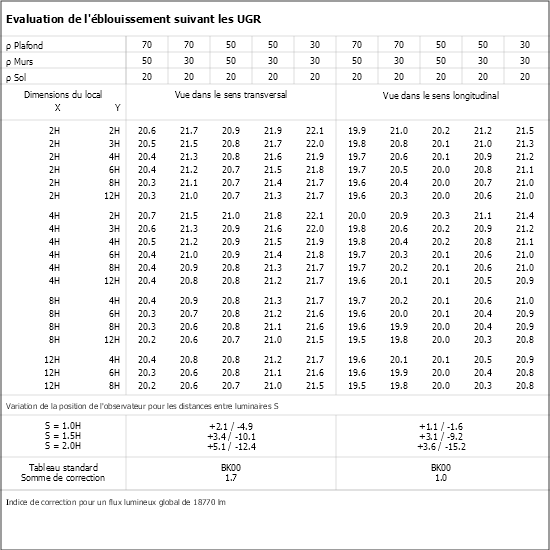

Tableau UGR

Source lumineuse

Source lumineuse	L-TUBE
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Farbwiedergabeindex R9	0
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0210713 - ZBS-E UNI 10-713	Jeu de fixation pour support pivotant universel, épaisseur de serrage 23-55 mm	Image du produit Fiche technique Instruction de montage
0210717 - ZBS-E UNI 10-717	Jeu de fixation pour support pivotant universel, épaisseur de serrage 45-80 mm	Image du produit Fiche technique Instruction de montage
0210989 - ZBS-SP158-40	Jeu de fixation pour plafonds à lames, hauteur 40 mm, compatible avec les luminaires EBR 1x58	Image du produit Fiche technique Instruction de montage
0210988 - ZBS-SP158-35	Jeu de fixation pour plafonds à lames, hauteur 35 mm, adapté aux luminaires EBR 1x58	Image du produit Fiche technique Instruction de montage
0210076 - ZBS-SP.58-30	Jeu de fixation pour plafonds à lames, hauteur 30 mm, compatible avec les luminaires EBR .58	Image du produit Fiche technique Instruction de montage
0210078 - ZBS-SP.58-35	Jeu de fixation pour plafonds à lames, hauteur 35 mm, adapté aux luminaires EBR .58	Image du produit Fiche technique Instruction de montage
0210079 - ZBS-SP.58-40	Jeu de fixation pour plafonds à lames, hauteur 40 mm, adapté aux luminaires EBR .58	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0204003 - ZRO RAHMENÖFFNER	Outil permettant d'ouvrir facilement le cadre du luminaire	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download
0200255 - ZIDV 58/5/1.5 DURCHVERDR.	Câblage traversant, longueur 1 700 mm, 5 x 1,5 mm², 10 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm	Image du produit Fiche technique
0200638 - ZIDV 58/5/2.5 DURCHVERDR.	Câblage traversant, longueur 1 700 mm, 5 x 2,5 mm², 16 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm	Image du produit Fiche technique
0201202 - ZIDV 58/3/1.5 DURCHVERDR.	Câblage traversant, longueur 1 700 mm, 3 x 1,5 mm², 10 A maximum pour des luminaires d'une longueur maximale d'environ 1 500 mm	Image du produit Fiche technique
