F-LINE-PDI1500DAWS840MPO0650 | 0637869

Description du produit

Luminaire suspendu de la famille de produits F-LINE. Guidage du flux par Recouvrement microprismatique avec diffuseur opale, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct/indirect. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 6550 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Les luminaires peuvent être utilisés avec des accessoires pour un montage suspendu avec un filin de suspension. Filin de suspension, longueur 1,5 mètre ZSPT2Z 295 pour F-LINE...MPO à commander séparément (voir accessoires). Câble d'alimentation, longueur 1,5 mètre avec gaine transparente, à commander séparément (voir accessoires).Pour la réalisation de constructions F-LINE, des pièces de raccordement droites (sans espacement ou deux longueurs différentes - équipement avec APCON EASY BLE possible) sont disponibles. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0637869
GTIN	4029299571868
Promesse de livraison	2 jours ouvrables (au départ de l'entrepôt de Jungingen) i La date de livraison indiquée s'applique aux quantités commerciales habituelles. Elle peut varier en cas d'achats en grandes quantités.

Généralités

Catégorie de produit	Luminaire suspendu
Domaine d'utilisation	Éducation \| Office

Dimensions

Cote L	1500 mm
Cote B	260 mm
Cote H	45 mm
Cote AE max	1300 mm
Cote AE min	1020 mm
Cote K1	29 mm
Cote K2	57 mm
Poids net	6,500 kg

Plan d'encombrement

Montage

Type de montage	Suspension
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,5–2,5 mm²

Boîtier

Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP20
Degré de résistance aux chocs	IK03
Essai au fil incandescent	650 °C
Température ambiante admissible	-25–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PMMA opale

Version électrique

Type de commande	DALI-2
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	44,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Recouvrement microprismatique avec diffuseur opale
Sortie de lumière	direct/indirect
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau large
Classe UGR	≤ 19
Flux lumineux assigné	6550 lm
Efficacité du luminaire	149 lm/W

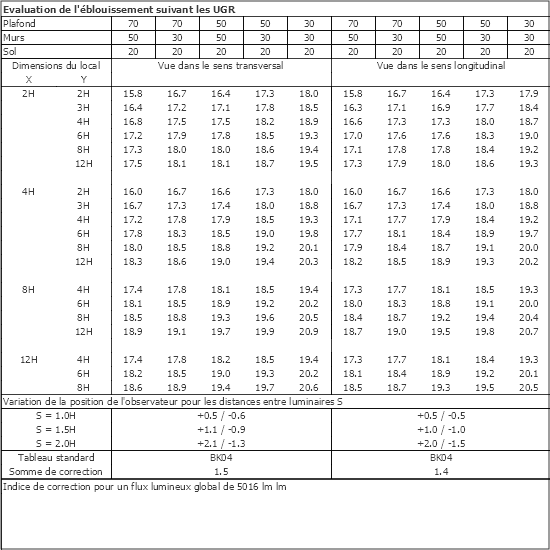

Tableau UGR

Source lumineuse

Source lumineuse	LED-M
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Farbwiedergabeindex R9	0
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Sécurité photobiologique	RG1
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Émission lumineuse direct/indirect. Proportion de lumière directe plus élevée.

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0204332 - ZDBE	Baldaquin carré, blanc, pour filins de suspension trapézoïdaux, ZUSP et UKNS	Image du produit Fiche technique Instruction de montage
0203583 - ZSPT2Z 295 SEILPENDEL TRAPEZ	Filin de suspension trapézoïdal, fixation plafond, cylindrique, 1,5 m, 1 pièce	Image du produit Fiche technique Instruction de montage
0207976 - ZSPT2ZE 190 BALDA.+SEILP. 1.5M	Filin de suspension trapézoïdal, baldaquin carré, 1,5 m, 1 pièce	Image du produit Fiche technique Instruction de montage
0202897 - ZSPT2ZE 295 BALDA.+SEILP. 1.5M	Filin de suspension trapézoïdal, baldaquin carré, 1,5 m, 1 pièce	Image du produit Fiche technique Instruction de montage
0207975 - ZSPT2ZH 190 BALDA.+SEILP. 1.5M	Filin de suspension trapézoïdal, au baldaquin, semi-circulaire, blanc, 1,5 m, 1 pièce	Image du produit Fiche technique Instruction de montage
0202896 - ZSPT2ZH 295 BALDA.+SEILP. 1.5M	Filin de suspension trapézoïdal, baldaquin semi-circulaire, 1,5 m, 1 pièce	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0207977/L300 - ZAL 3X1.5/3.0M-T	Câble de raccordement transparent, 3 x 1,5 mm², 3,0 m	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0209500 - APCON BLE SOLUTION PACKAGE ONE	Espace Bluetooth Low Energy / BLE Ensemble de solutions permettant de connecter jusqu'à 20 luminaires graduables Device type 6 (DT6) et Tunable White DALI Device type 8 (DT8). Composé d'un boîtier hybride APCON et d'un capteur de lumière et de présence combiné DALI-2 Boîtier hybride pour le montage au plafond ou en saillie. Détecteur de lumière et de présence pour montage encastré au plafond. 14x entrées de câble M16/20 défonçables et 4x raccords à double membrane M20 fournis. Bluetooth Low Energy 2,4-2,483 GHz. La longueur maximale du câble d'entrée du bouton-poussoir est de 5 m. Possibilité de raccorder un capteur de lumière du jour et, jusqu'à la limite de puissance de l'alimentation DALI, de nombreux capteurs de présence. Solution complète pour pièces avec détection de présence et commande en fonction de la lumière du jour, offrant également la possibilité de connecter un bouton-poussoir pour allumer, éteindre et varier l'intensité des luminaires raccordés. Mode de fonctionnement « broadcast » facilitant la maintenance : tous les luminaires se comportent de la même manière. Compatible et extensible avec d'autres éléments de commande tels que des boutons-poussoirs, des coupleurs de boutons et des capteurs. Configuration et utilisation possibles via l'application Casambi. Des programmes quotidiens, hebdomadaires et annuels permettant de contrôler les luminaires connectés sont configurables. Les luminaires « Tunable White » connectés peuvent, selon leur modèle, être réglés directement sur la température de couleur sélectionnée, comprise entre 2 700 et 6 500 K. De plus, il est possible de configurer individuellement, au sein de cette plage, une courbe de lumière naturelle circadienne (Human Centric Lighting – HCL) que les luminaires connectés suivront collectivement.	Image du produit Fiche technique Instruction de montage
