F-LINE-RT2X145/30DA-SM-SET / 0660583SI676683
Description du produit
Luminaire suspendu de la famille de produits F-LINE. Guidage du flux par Grille, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct/indirect. Source lumineuse R-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 8050 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, argenté, indice de protection IP20. Les luminaires sont adaptés au montage suspendu avec filin de suspension. Y compris filin de suspension, longueur 1,5 mètre ZSPT2Z 190 pour F-LINE-RT1..., ou ZSPT2Z 295 pour F-LINE-RT2...Câble d'alimentation, longueur 1,5 mètre avec gaine transparente prémontée. Montage en ligne continue possible avec l'accessoire pièce de raccordement pour luminaire F-LINE-VS. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0660583SI676683 |
| GTIN | 4029299490084 |
Généralités
| Catégorie de produit | Luminaire suspendu |
| Domaine d'utilisation | Éducation | Office |
Dimensions
| Cote L | 1553 mm |
| Cote B | 204 mm |
| Cote H | 37 mm |
| Cote AE max | 1490 mm |
| Cote AE min | 1140 mm |
| Poids net | 5.110 kg |
Montage
| Type de montage | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | extrémité ouverte |
| Nombre de pôles | 5 |
| Section du conducteur | 0.75 mm² |
Boîtier
| Couleur | argenté |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | aluminium |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 64.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Grille |
| Sortie de lumière | direct/indirect |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

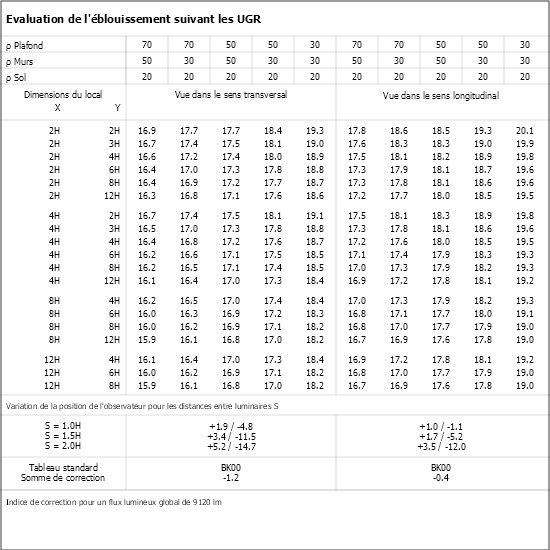

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 8050 lm |
| Efficacité du luminaire | 126 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0204332 -
ZDBE
|
Baldaquin carré, blanc, pour filin de suspension trapézoïdal, ZUSP et UKNS |
|
|
0204332SI -
ZDBE-SI
|
Baldaquin gris alu rectang. pr suspens. trapéz. ZUSP et UKNS |
|
|
| 0201255 - ZIDV-F-LINE 28/3/1.5 | Câblage traversant F-LINE .28, 3x1,5 mm², L = 1,7 m, max 10A |
|
|
| 0201256 - ZIDV-F-LINE 28/5/1.5 DIM | Câblage traversant F-LINE .28, 5x1,5 mm², L = 1,7 m, max 10A |
|
|
| 0201253 - ZIDV-F-LINE 35/3/1.5 | Câblage traversant F-LINE .35, 3x1,5 mm², L = 2,0 m, max 10A |
|
|
| 0201254 - ZIDV-F-LINE 35/5/1.5 DIM | Câblage traversant F-LINE .35, 5x1,5 mm², L = 2,0 m, max 10A |
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Câble de raccordement transparent, 3 x 1,5 mm², L = 3,0 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Câble de raccordement transparent, 3x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Câble de raccordement transparent, 5x 0,75 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Câble de raccordement transparent, 5x 1,5 mm², 1,5 m |
|
|
0202897SI -
ZSPT2ZE 295 BALDA.+SP. 1.5M-SI
|
Filin de susp. trapéz., L=1,5m, baldaq. gris alu, carré (1x) |
|
|
0202896SI -
ZSPT2ZH 295 BALDA.+SP. 1.5M-SI
|
Filin de susp. trapéz., L=1,5m, baldaq. gris alu, rond (1x) |
|
|
0202897 -
ZSPT2ZE 295 BALDA.+SEILP. 1.5M
|
Filin de suspens. trapéz., L=1,5m, baldaq. blanc, carré (1x) |
|
|
0202896 -
ZSPT2ZH 295 BALDA.+SEILP. 1.5M
|
Filin de suspens. trapéz., L=1,5m, baldaq. blanc, rond (1x) |
|
|
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
|
Filin de suspension trapézoïdal, fixation plafond, cylindre, 1,5 m, 1 pièce |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Gaine d'habillage du câble d'alim., pour Ø 4-5 m, 1 m |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Outil pour ouvrir facilement le cadre du luminaire |
|
|
0208095 -
F-LINE-VS-D
|
Pièce de raccord. plaf. pour F-LINE, 100mm, blanc, (1 pce) |
|
|
|
0208095SI -
F-LINE-VS-D-SI
|
Pièce de raccord. plaf. pour F-LINE, 100mm, gris alu (1 pce) |
|
|
0207972 -
F-LINE-VSL 1../2..
|
Pièce de raccordement en L, blanc, suspension uniquement (1 pce) |
|
|
|
0207972SI -
F-LINE-VSL 1../2.. SI
|
Pièce de raccordement en L, gris alu, suspension uniquement (1 pce) |
|
|
0207973 -
F-LINE-VST 1../2..
|
Pièce de raccordement en T, blanc, susp. uniq. (1 pce) |
|
|
|
0207973SI -
F-LINE-VST 1../2.. SI
|
Pièce de raccordement en T, gris alu, susp. uniq. (1 pce) |
|
|
0207974 -
F-LINE-VSK 1../2..
|
Pièce de raccordement en X, blanc, susp. uniq. (1 pce) |
|
|
|
0207974SI -
F-LINE-VSK 1../2.. SI
|
Pièce de raccordement en X, gris alu, susp. uniq. (1 pce) |
|
|
0207971 -
F-LINE-VS
|
Pièce de raccordement pour F-LINE, 100mm, blanc (1 pce) |
|
|
|
0207971SI -
F-LINE-VS-SI
|
Pièce de raccordement pour F-LINE, 100mm, gris alu ( A l'unité) |
|
|
Luminaire suspendu de la famille de produits F-LINE. Guidage du flux par Grille, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct/indirect. Source lumineuse R-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 8050 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, argenté, indice de protection IP20. Les luminaires sont adaptés au montage suspendu avec filin de suspension. Y compris filin de suspension, longueur 1,5 mètre ZSPT2Z 190 pour F-LINE-RT1..., ou ZSPT2Z 295 pour F-LINE-RT2...Câble d'alimentation, longueur 1,5 mètre avec gaine transparente prémontée. Montage en ligne continue possible avec l'accessoire pièce de raccordement pour luminaire F-LINE-VS. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0660583SI676683 |
| GTIN | 4029299490084 |
Généralités
| Catégorie de produit | Luminaire suspendu |
| Domaine d'utilisation | Éducation | Office |
Dimensions
| Cote L | 1553 mm |
| Cote B | 204 mm |
| Cote H | 37 mm |
| Cote AE max | 1490 mm |
| Cote AE min | 1140 mm |
| Poids net | 5.110 kg |
Montage
| Type de montage | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | extrémité ouverte |
| Nombre de pôles | 5 |
| Section du conducteur | 0.75 mm² |
Boîtier
| Couleur | argenté |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | aluminium |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 64.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Grille |
| Sortie de lumière | direct/indirect |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 8050 lm |
| Efficacité du luminaire | 126 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
Filin de suspension trapézoïdal, fixation plafond, cylindre, 1,5 m, 1 pièce
0202897 -
ZSPT2ZE 295 BALDA.+SEILP. 1.5M
Filin de suspens. trapéz., L=1,5m, baldaq. blanc, carré (1x)
0202897SI -
ZSPT2ZE 295 BALDA.+SP. 1.5M-SI
Filin de susp. trapéz., L=1,5m, baldaq. gris alu, carré (1x)
0202896 -
ZSPT2ZH 295 BALDA.+SEILP. 1.5M
Filin de suspens. trapéz., L=1,5m, baldaq. blanc, rond (1x)
0202896SI -
ZSPT2ZH 295 BALDA.+SP. 1.5M-SI
Filin de susp. trapéz., L=1,5m, baldaq. gris alu, rond (1x)
0207972SI -
F-LINE-VSL 1../2.. SI
Pièce de raccordement en L, gris alu, suspension uniquement (1 pce)
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
