FPL3-EE1245DAWS830840MPS0500 | 0832997
Description du produit
Luminaire de plafond de la famille de produits FPL. Guidage du flux par Recouvrement microprismatique, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, possible. Le luminaire génère un flux lumineux assigné de 3900 lm en température de couleur de la lumière 830/840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc trafic, similaire à RAL 9016, indice de protection IP20. Montage par insertion dans des systèmes de plafond avec des rails porteurs visibles sur tout le pourtour et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Montage suspendu avec serre-câbles automatiques, câble métallique d=1,2mm, L=1,5m (accessoires à commander séparément). Montage encastré et en saillie avec les accessoires correspondants (accessoires à commander séparément). Attention ! Le luminaire n'est pas compatible avec la commande d'éclairage LEDvance DALI. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0832997 |
| GTIN | 4029299566734 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office | Éducation | Commerce de détail |
| Garantie | 5 ans |
Dimensions
| Cote L | 1245 mm |
| Cote B | 310 mm |
| Cote H | 13 mm |
| Poids net | 4,200 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | 312,5 x 1250 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–40 °C |
| Matériau du boîtier | Aluminium |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 33,0 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

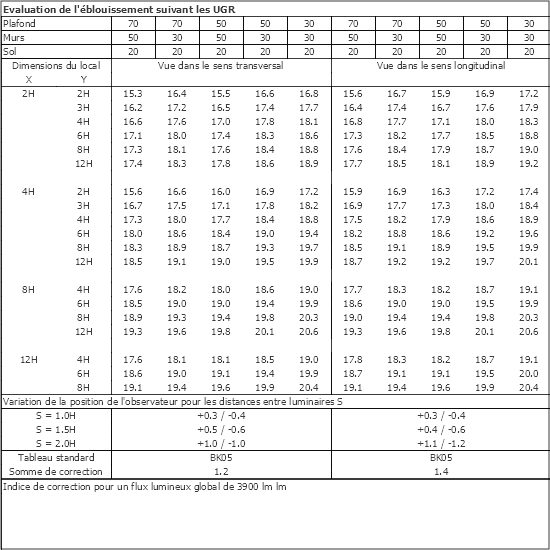

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 3900 lm |
| Flux lumineux maximal | 1350 - 4600 lm |
| Efficacité du luminaire | 118 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Température de couleur | 3000 K | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG0 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 70.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209001 -
ZBS-ER-EE 1245
|
Cadre d’encastrement pour FPL-EE 1245, blanc |
|
|
0209004 -
ZBS-AR FPL-EE 1245
|
Cadre de montage blanc, thermolaqué, série de luminaires FPL-EE 1245 |
|
|
0209249 -
ZSP-FPL-EE 1.5M
|
Filin de suspension trapézoïdal FPL, fixation plafond, 6 mousquetons, 1,5 m, 1 par luminaire |
|
|
Pièces de rechange
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209374 - ZEL-FPL3-VE-I-DA | Pilote de rechange FPL3, gradable DALI, 1 pièce |
|
|
Protection et sécurité
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209395 - ZEL-FPL-EM-BOX-ND | Boîtier d'alimentation pour éclairage de secours 3 W avec test autonome, autonomie de 3 h, monochrome |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209470 - ZEL-SP-TD | Protection contre les surtensions pour les applications Touch-Dim |
|
|
Luminaire de plafond de la famille de produits FPL. Guidage du flux par Recouvrement microprismatique, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, possible. Le luminaire génère un flux lumineux assigné de 3900 lm en température de couleur de la lumière 830/840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc trafic, similaire à RAL 9016, indice de protection IP20. Montage par insertion dans des systèmes de plafond avec des rails porteurs visibles sur tout le pourtour et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Montage suspendu avec serre-câbles automatiques, câble métallique d=1,2mm, L=1,5m (accessoires à commander séparément). Montage encastré et en saillie avec les accessoires correspondants (accessoires à commander séparément). Attention ! Le luminaire n'est pas compatible avec la commande d'éclairage LEDvance DALI. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informations sur la commande
| Code article | 0832997 |
| GTIN | 4029299566734 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office | Éducation | Commerce de détail |
| Garantie | 5 ans |
Dimensions
| Cote L | 1245 mm |
| Cote B | 310 mm |
| Cote H | 13 mm |
| Poids net | 4,200 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Dimension du système | 312,5 x 1250 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–40 °C |
| Matériau du boîtier | Aluminium |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 33,0 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 3900 lm |
| Flux lumineux maximal | 1350 - 4600 lm |
| Efficacité du luminaire | 118 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG0 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 70.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 50.000 h |
