FPL4-EQ0595DAWS830840MPS0500 | 0833022
Description du produit
Luminaire de plafond de la famille de produits FPL. Guidage du flux par Recouvrement microprismatique, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel. À la livraison, le luminaire génère un flux lumineux nominal de 4300 lm avec une température de couleur de la lumière 830/840. La longue durée de vie des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Qualité d'éclairage élevée grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Montage par insertion dans des systèmes de plafond avec des rails porteurs visibles sur tout le pourtour et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.
Ils conviennent à une utilisation dans les zones de vente, de stockage et d'administration pour les denrées alimentaires emballées.
Informations sur la commande
| Code article | 0833022 |
| GTIN | 4029299611328 |
| Promesse de livraison |
2 jours ouvrables (au départ de l'entrepôt de Jungingen)
i
La date de livraison indiquée s'applique aux quantités commerciales habituelles. Elle peut varier en cas d'achats en grandes quantités. |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office | Éducation | Commerce de détail | Alimentaire |
| Domaine d'utilisation HACCP | Aliments emballés |
| Garantie | 5 ans |
Dimensions
| Cote L | 595 mm |
| Cote B | 595 mm |
| Cote H | 28 mm |
| Cote B4 | 56 mm |
| Cote H4 | 30 mm |
| Cote L4 | 205 mm |
| Poids net | 2,200 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,75–2,5 mm² |
| Réglage | rigide |
Boîtier
| Dimension du système | 600 x 600 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK05 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Aluminium |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 33,0 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

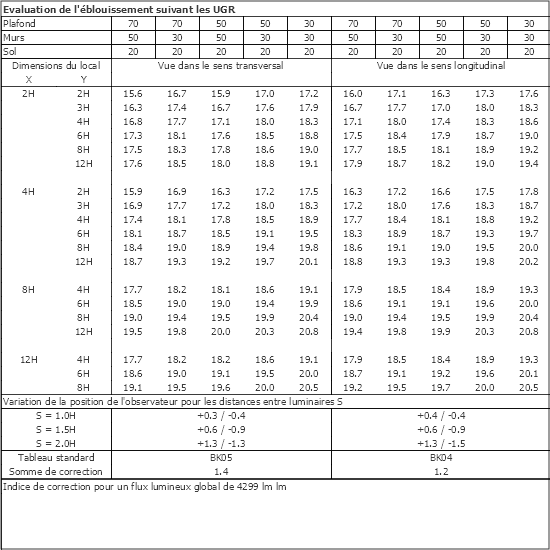

| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 4300 lm |
| Flux lumineux maximal | 800 - 5100 lm |
| Efficacité du luminaire | 130 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Température de couleur | 3000 K | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 65.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 60.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0208997 -
ZBS-ER-EQ 595
|
Cadre d’encastrement pour BLP/FPL/SE M600, blanc |
|
|
0209285 -
ZBS-AR-EQ 595
|
Cadre de montage pour BLP/FPL/SE M600, blanc |
|
|
0209535 -
ZBS-EKL FPL4
|
Support de fixation pour luminaire encastré FPL4, 1 jeu, 4 pièces |
|
|
Pièces de rechange
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209640 - ZEL-FPL5-VE-I-DA-CS | Pilote de rechange, DALI, pour modèles FPL5, ColourSwitch |
|
|
Protection et sécurité
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209560 - ZEL-FPL-EM-BOX-CS | Boîtier d'alimentation pour éclairage de secours 3 W avec autotest, autonomie de 3 h, ColourSwitch |
|
|
| 0209556 - ZBS-AS FPL4 | Plaques de fixation pour luminaire encastrable FPL4 destiné à la mise en place d'une protection antichute par le client |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209470 - ZEL-SP-TD | Protection contre les surtensions pour les applications Touch-Dim |
|
|
Commande de l'éclairage
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209500
-
APCON BLE SOLUTION PACKAGE ONE
|
Espace Bluetooth Low Energy / BLE Ensemble de solutions permettant de connecter jusqu'à 20 luminaires graduables Device type 6 (DT6) et Tunable White DALI Device type 8 (DT8). Composé d'un boîtier hybride APCON et d'un capteur de lumière et de présence combiné DALI-2 Boîtier hybride pour le montage au plafond ou en saillie. Détecteur de lumière et de présence pour montage encastré au plafond. 14x entrées de câble M16/20 défonçables et 4x raccords à double membrane M20 fournis. Bluetooth Low Energy 2,4-2,483 GHz. La longueur maximale du câble d'entrée du bouton-poussoir est de 5 m. Possibilité de raccorder un capteur de lumière du jour et, jusqu'à la limite de puissance de l'alimentation DALI, de nombreux capteurs de présence. Solution complète pour pièces avec détection de présence et commande en fonction de la lumière du jour, offrant également la possibilité de connecter un bouton-poussoir pour allumer, éteindre et varier l'intensité des luminaires raccordés. Mode de fonctionnement « broadcast » facilitant la maintenance : tous les luminaires se comportent de la même manière. Compatible et extensible avec d'autres éléments de commande tels que des boutons-poussoirs, des coupleurs de boutons et des capteurs. Configuration et utilisation possibles via l'application Casambi. Des programmes quotidiens, hebdomadaires et annuels permettant de contrôler les luminaires connectés sont configurables. Les luminaires « Tunable White » connectés peuvent, selon leur modèle, être réglés directement sur la température de couleur sélectionnée, comprise entre 2 700 et 6 500 K. De plus, il est possible de configurer individuellement, au sein de cette plage, une courbe de lumière naturelle circadienne (Human Centric Lighting – HCL) que les luminaires connectés suivront collectivement. |
|
|
Luminaire de plafond de la famille de produits FPL. Guidage du flux par Recouvrement microprismatique, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel. À la livraison, le luminaire génère un flux lumineux nominal de 4300 lm avec une température de couleur de la lumière 830/840. La longue durée de vie des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Qualité d'éclairage élevée grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc trafic, similaire à RAL 9016, indice de protection IP20 IP44 côté pièce. Montage par insertion dans des systèmes de plafond avec des rails porteurs visibles sur tout le pourtour et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.
Ils conviennent à une utilisation dans les zones de vente, de stockage et d'administration pour les denrées alimentaires emballées.
Informations sur la commande
| Code article | 0833022 |
| GTIN | 4029299611328 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Office | Éducation | Commerce de détail | Alimentaire |
| Domaine d'utilisation HACCP | Aliments emballés |
| Garantie | 5 ans |
Dimensions
| Cote L | 595 mm |
| Cote B | 595 mm |
| Cote H | 28 mm |
| Cote B4 | 56 mm |
| Cote H4 | 30 mm |
| Cote L4 | 205 mm |
| Poids net | 2,200 kg |
Montage
| Type de montage | Inséré |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,75–2,5 mm² |
| Réglage | rigide |
Boîtier
| Dimension du système | 600 x 600 |
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP20 | IP44 côté pièce |
| Degré de résistance aux chocs | IK05 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Aluminium |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI-2 |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 33,0 W |
| Classe de protection | II |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |
| Classe UGR | ≤ 19 |
| Flux lumineux assigné | 4300 lm |
| Flux lumineux maximal | 800 - 5100 lm |
| Efficacité du luminaire | 130 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 3000 K | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 65.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 60.000 h |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
Montage et fixation
Pièces de rechange
Protection et sécurité
Boîtier d'alimentation pour éclairage de secours 3 W avec autotest, autonomie de 3 h, ColourSwitch
Plaques de fixation pour luminaire encastrable FPL4 destiné à la mise en place d'une protection antichute par le client
Raccordement électrique
0209500
-
APCON BLE SOLUTION PACKAGE ONE
Espace Bluetooth Low Energy / BLE Ensemble de solutions permettant de connecter jusqu'à 20 luminaires graduables Device type 6 (DT6) et Tunable White DALI Device type 8 (DT8). Composé d'un boîtier hybride APCON et d'un capteur de lumière et de présence combiné DALI-2 Boîtier hybride pour le montage au plafond ou en saillie. Détecteur de lumière et de présence pour montage encastré au plafond. 14x entrées de câble M16/20 défonçables et 4x raccords à double membrane M20 fournis. Bluetooth Low Energy 2,4-2,483 GHz. La longueur maximale du câble d'entrée du bouton-poussoir est de 5 m. Possibilité de raccorder un capteur de lumière du jour et, jusqu'à la limite de puissance de l'alimentation DALI, de nombreux capteurs de présence. Solution complète pour pièces avec détection de présence et commande en fonction de la lumière du jour, offrant également la possibilité de connecter un bouton-poussoir pour allumer, éteindre et varier l'intensité des luminaires raccordés. Mode de fonctionnement « broadcast » facilitant la maintenance : tous les luminaires se comportent de la même manière. Compatible et extensible avec d'autres éléments de commande tels que des boutons-poussoirs, des coupleurs de boutons et des capteurs. Configuration et utilisation possibles via l'application Casambi. Des programmes quotidiens, hebdomadaires et annuels permettant de contrôler les luminaires connectés sont configurables. Les luminaires « Tunable White » connectés peuvent, selon leur modèle, être réglés directement sur la température de couleur sélectionnée, comprise entre 2 700 et 6 500 K. De plus, il est possible de configurer individuellement, au sein de cette plage, une courbe de lumière naturelle circadienne (Human Centric Lighting – HCL) que les luminaires connectés suivront collectivement.
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
