IHLS-L 424/760-840 SB | 0650084
Description du produit
Luminaire de plafond de la famille de produits IHLS. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse L-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 6650 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP64. Montage au plafond sans autre accessoire via des profilés chapeau rapportés ou sans espacement avec l'accessoire IHLS-DB ... (à commander séparément). Montage suspendu sur chaîne ou câble via des profilés chapeau rapportés. Montage sur rail porteur avec des clips de fixation ou des fixations standard. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
IHLS-L 154, 180, 254, 280, 424 : toutes les lampes câblées sur L1. IHLS 354, 380 : lampe milieu câblée sur L1, lampes extérieures câblées sur L2. IHLS 454, 480 : lampes milieu câblées sur L1, lampes extérieures câblées sur L2.
Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.
La sécurité contre les chocs de balles confère au luminaire une robustesse qui présente un grand avantage dans le domaine industriel.
Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.
Ils conviennent à une utilisation dans les espaces de vente et de stockage de denrées alimentaires non emballées.
Ils conviennent à une utilisation dans les zones de production alimentaire sans recours à des nettoyeurs haute pression.
Informations sur la commande
| Code article | 0650084 |
| GTIN | 4029299450026 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Industrie | Alimentaire | Salles de sport et polyvalentes |
| Domaine d'utilisation HACCP | Production | Aliments non emballés |
Dimensions
| Cote L | 600 mm |
| Cote B | 600 mm |
| Cote H | 80 mm |
| Cote A1 | 450 mm |
| Cote A2 | 400 mm |
| Cote A3 | |
| Cote H2 | 95 mm |
| Poids net | 10,345 kg |
Montage
| Type de montage | En surface | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP64 |
| Degré de résistance aux chocs | IK08 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–40 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PMMA clair |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 60,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

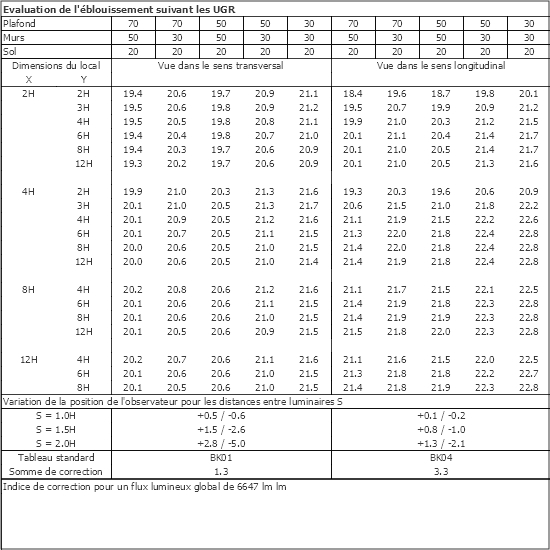

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 6650 lm |
| Efficacité du luminaire | 111 lm/W |
Source lumineuse
| Source lumineuse | L-TUBE |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 90.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 75.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0208102 -
IHLS-DB 324/424
|
Fixation plafond pour IHLS 314/24 et 414/24, blanc |
|
|
0207880 -
ZSP-SK-3M
|
Pince à boucle pour filin de suspension, diamètre 2 mm, longueur 3 m, 1 pièce, charge maximale 45 kg |
|
|
0200228 -
TRA 002 SHL M5X20
|
Suspension pour luminaires de la série SHL, crochet à bascule en acier galvanisé M5x20, 1 pièce |
|
|
0215942 -
UKNS 3.0M
|
Filin de suspension avec fixation plafond et serre-câble, 3 m, 1 pièce |
|
|
|
0210958 -
UKNS 1.5M
|
Filin de suspension avec fixation plafond et serre-câble, 1,5 m, 1 pièce |
|
|
|
0215943 -
UKNS 5.0M
|
Filin de suspension avec fixation plafond et serre-câble, 5 m, 1 pièce |
|
|
Outil
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0204003 -
ZRO RAHMENÖFFNER
|
Outil permettant d'ouvrir facilement le cadre du luminaire |
|
|
0203626 -
ZGH GLASHEBER
|
Ventouse en caoutchouc pour soulever la vitre de protection |
|
|
Luminaire de plafond de la famille de produits IHLS. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse L-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 6650 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP64. Montage au plafond sans autre accessoire via des profilés chapeau rapportés ou sans espacement avec l'accessoire IHLS-DB ... (à commander séparément). Montage suspendu sur chaîne ou câble via des profilés chapeau rapportés. Montage sur rail porteur avec des clips de fixation ou des fixations standard. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
IHLS-L 154, 180, 254, 280, 424 : toutes les lampes câblées sur L1. IHLS 354, 380 : lampe milieu câblée sur L1, lampes extérieures câblées sur L2. IHLS 454, 480 : lampes milieu câblées sur L1, lampes extérieures câblées sur L2.
Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.
La sécurité contre les chocs de balles confère au luminaire une robustesse qui présente un grand avantage dans le domaine industriel.
Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.
Ils conviennent à une utilisation dans les espaces de vente et de stockage de denrées alimentaires non emballées.
Ils conviennent à une utilisation dans les zones de production alimentaire sans recours à des nettoyeurs haute pression.
Informations sur la commande
| Code article | 0650084 |
| GTIN | 4029299450026 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Industrie | Alimentaire | Salles de sport et polyvalentes |
| Domaine d'utilisation HACCP | Production | Aliments non emballés |
Dimensions
| Cote L | 600 mm |
| Cote B | 600 mm |
| Cote H | 80 mm |
| Cote A1 | 450 mm |
| Cote A2 | 400 mm |
| Cote H2 | 95 mm |
| Poids net | 10,345 kg |
Montage
| Type de montage | En surface | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP64 |
| Degré de résistance aux chocs | IK08 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–40 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PMMA clair |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 60,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Réflecteur |
| Réflecteur | matt |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 6650 lm |
| Efficacité du luminaire | 111 lm/W |
Source lumineuse
| Source lumineuse | L-TUBE |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 90.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 75.000 h |
