SHL-L 180/935-840 SM | 0650622
Description du produit
Luminaire de plafond de la famille de produits SHL. Guidage du flux par Grille, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse L-TUBE intégrées, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 8690 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc, indice de protection IP40. Montage suspendu et au plafond des luminaires avec les jeux de fixation correspondants. Montage par clic des luminaires sur le système de rails porteurs TRAS sans ouvrir le luminaire, ce qui permet de gagner du temps. Montage suspendu résistant aux chocs de balles des luminaires à 1 et 2 lampes sur un rail porteur, des luminaires à 3 et 4 lampes sur deux rails porteurs parallèles.Avec l'accessoire SHL-DB, 0227922, les luminaires peuvent être montés directement au plafond ou sur la surface de fixation sans rail porteur. Le luminaire doit être ouvert à cet effet.montage en ligne via une jonction extérieure SHL-LV, ouverture frontale D 20 pour câblage traversant. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424 : toutes les lampes câblées sur L1 (180 avec un driver, 280 avec 2 drivers). SHL. 380 : lampe milieu sur L1, lampes extérieur sur L2 (3 drivers). SHL. 480 : les deux lampes milieu câblées sur L1, lampes extérieur câblées sur L2 (4 drivers). Versions DALI : borne séparée pour la ligne de commande, voir les schémas d'encombrement. Versions d'éclairage de secours : borne séparée pour le réseau de remplacement ou la phase de charge. Autres câblage sur demande.
Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.
La sécurité contre les chocs de balles confère au luminaire une robustesse qui présente un grand avantage dans le domaine industriel.
Informations sur la commande
| Code article | 0650622 |
| GTIN | 4029299489811 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Industrie | Salles de sport et polyvalentes |
Dimensions
| Cote L | 1500 mm |
| Cote B | 200 mm |
| Cote H | 80 mm |
| Cote A1 | 1350 mm |
| Cote A2 | |
| Cote AB | 150 mm |
| Cote K | |
| Poids net | 11,000 kg |
Montage
| Type de montage | En surface | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 3 |
| Section du conducteur | 0,5–2,5 mm² |
Boîtier
| Couleur | blanc |
| Indice de protection | IP40 |
| Degré de résistance aux chocs | IK08 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–36 °C |
| Matériau du boîtier | Acier |
| Matériau du couvercle | PMMA clair |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 69,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Grille |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

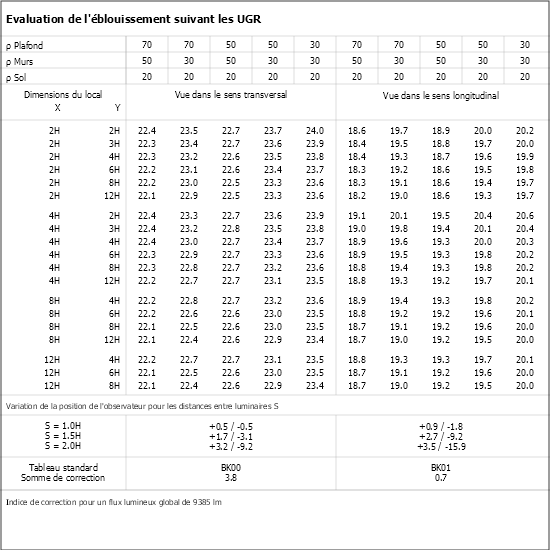

| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 8690 lm |
| Efficacité du luminaire | 126 lm/W |
Source lumineuse
| Source lumineuse | L-TUBE |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 75.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 60.000 h |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Connexion et intégration de systèmes
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0207945 -
SHL-LV 1-2..
|
Pièce de raccordement pour luminaires SHL-L 180/280, SHL2-AE.., 1 pièce |
|
|
|
0207946 -
SHL-LV 3.. LB=370
|
Pièce de raccordement pour luminaires SHL-L 380, SHL2-AM..., 1 pièce |
|
|
|
0208389 -
SHL-LV 4.. LB=466
|
Pièce de raccordement pour luminaire SHL-L 480, 1 pièce |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0207852 -
TRAS 4500
|
Rail porteur L = 4,5 m, tôle d’acier galvanisée, poids 5,9 kg |
|
|
0207860 -
TRAS-V
|
Éclisse d’assemblage pour rail de support TRAS, 1 pièce |
|
|
0227922 -
SHL-DB
|
Fixation plafond pour SHL, distance au plafond : 20 mm |
|
|
|
0207851 -
TRAS 3000
|
Rail porteur L = 3 m, tôle d’acier galvanisée, poids 3,9 kg |
|
|
0200228 -
TRA 002 SHL M5X20
|
Suspension pour luminaires de la série SHL, crochet à bascule en acier galvanisé M5x20, 1 pièce |
|
|
0207868 -
TRAS-HD
|
Fixations de Ø 6,0 mm pour montage au plafond, 1 pièce |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Chaîne à maillons DIN 5686, diamètre 3,1 mm, galvanisée, charge maximale 20 kg, longueur 1 m |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traverse pour SHL 3..+4.., SHL2-AM.., entraxe de fixation 216 mm, 224 mm |
|
|
0205888 -
VLKH
|
Mousqueton, charge maximale 20 kg, 1 pièce |
|
|
0205887 -
VLBP
|
Plaque avec œillet pour fixation plafond, charge maximale 20 kg, 1 pièce |
|
|
0208347 -
VLSPSO-KH
|
Tendeur avec œillets et mousqueton, réglage de 50 mm, charge maximale de 20 kg, 1 pièce |
|
|
0207867 -
TRAS-HA
|
Fixations pour chaîne, écrou de réglage, 1 pièce, 20 kg maximum |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Fixation pour luminaires SHL à 1 ou 2 lampes avec cache-bornes |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Fixation pour luminaires SHL à 3 ou 4 lampes avec cache-bornes |
|
|
0207870 -
TRAS-B
|
Fixation pour plafonniers sur le rail porteur TRAS |
|
|
0207944 -
TRAS-HAS
|
Fixations pour suspension oblique de chaîne, rail porteur TRAS |
|
|
0207880 -
ZSP-SK-3M
|
Pince à boucle pour filin de suspension, diamètre 2 mm, longueur 3 m, 1 pièce, charge maximale 45 kg |
|
|
Montage et fixation (résistant aux chocs de balles)
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0207853 -
TRAS-A 1500
|
Recouvrement TRAS, L = 1,5 m, galvanisé, résistant aux chocs de balles avec TRAS-AB |
|
|
0207083 -
TRAS-AB
|
Plaque de fixation pour un montage résistant aux chocs de balles du TRAS-A |
|
|
Outil
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0203626 -
ZGH GLASHEBER
|
Ventouse en caoutchouc pour soulever la vitre de protection |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Outil permettant d'ouvrir facilement le cadre du luminaire |
|
|
Protection et sécurité
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0207980 -
ZKA-SHL
|
Cache-bornes pour SHL, 1 pièce |
|
|
0209083 -
ZKA-SHL-DB
|
Cache-bornes pour SHL-DB, 1 pièce |
|
|
