SHL2-AE1500NDWS840MPO1200-RF | 0627790//420

Description du produit

Luminaire de plafond de la famille de produits SHL. Guidage du flux par Recouvrement microprismatique avec diffuseur opale, caractéristiques d'émission symétrique, à faisceau large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 11900 lm en température de couleur de la lumière 840, flux lumineux réglable : par étapes. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Flux lumineux par étapes réglable de 5100 - 11900 lm. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP40. Montage suspendu et au plafond des luminaires avec les jeux de fixation correspondants. Montage par clic des luminaires sur le système de rails porteurs TRAS pour un gain de temps. Montage suspendu résistant aux chocs de balles des SHL2-AE... sur un rail porteur, SHL2-AM... sur deux rails porteurs parallèles. Avec l'accessoire ZBS-D SHL2... les luminaires peuvent être montés directement au plafond ou sur une surface de fixation sans rail porteur. Le luminaire doit être ouvert à cet effet. Montage en ligne par des jonctions extérieures SHL-LV, ouverture frontale D 20 pour câblage traversant. Avec appareillage électronique xFlex. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0627790//420
GTIN	4029299556438
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Industrie \| Salles de sport et polyvalentes

Dimensions

Cote L	1500 mm
Cote B	248 mm
Cote H	80 mm
Cote A1	1350 mm
Cote A3	150 mm
Cote K1	30 mm
Cote K2	75 mm
Poids net	12,000 kg

Plan d'encombrement

Montage

Type de montage	En surface \| Suspension
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	3
Section du conducteur	0,5–2,5 mm²

Boîtier

Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP40
Degré de résistance aux chocs	IK05
Essai au fil incandescent	650 °C
Température ambiante admissible	-40–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PMMA opale

Version électrique

Type de commande	xFlex
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	84,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Recouvrement microprismatique avec diffuseur opale
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau large
Classe UGR	≤ 22
Flux lumineux assigné	11900 lm
Flux lumineux maximal	5100 - 11900 lm
Efficacité du luminaire	142 lm/W

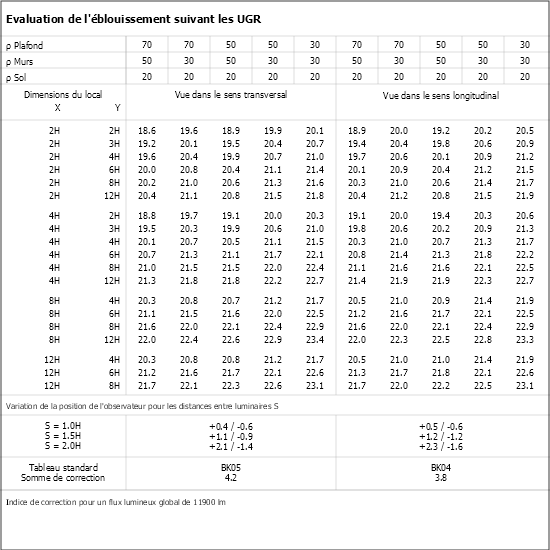

Tableau UGR

Source lumineuse

Source lumineuse	LED-M
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0207945 - SHL-LV 1-2..	Pièce de raccordement pour luminaires SHL-L 180/280, SHL2-AE.., 1 pièce	Image du produit Fiche technique
0207946 - SHL-LV 3.. LB=370	Pièce de raccordement pour luminaires SHL-L 380, SHL2-AM..., 1 pièce	Image du produit Fiche technique
0208389 - SHL-LV 4.. LB=466	Pièce de raccordement pour luminaire SHL-L 480, 1 pièce	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download
0209320 - ZBS-D SHL2 H20	Fixation plafond, hauteur 20 mm, 1 pièce	Fiche technique Instruction de montage
0209316 - TRAS-BSHL2-AM..	Fixation pour luminaires SHL à 3 lampes avec cache-pinces	Image du produit Fiche technique Instruction de montage
0200228 - TRA 002 SHL M5X20	Suspension pour luminaires de la série SHL, crochet à bascule en acier galvanisé M5x20, 1 pièce	Image du produit Fiche technique
0200999 - TRA 216/224-SHL 3../4..	Traverse pour SHL 3..+4.., SHL2-AM.., entraxe de fixation 216 mm, 224 mm	Image du produit Fiche technique
0227927 - ZBS-D SHL2 H5	Fixation plafond SHL, hauteur 5 mm, 4 cales d'écartement	Fiche technique Instruction de montage
0209315 - TRAS-BSHL2-AE..	Fixation pour luminaires SHL à deux lampes avec cache-pinces	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0207083 - TRAS-AB	Plaque de fixation pour un montage résistant aux chocs de balles du TRAS-A	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0204003 - ZRO RAHMENÖFFNER	Outil permettant d'ouvrir facilement le cadre du luminaire	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0209362 - ZIDV-SHL2 1500/3/1.5	Câblage traversant interne, 3 x 1,5 mm² pour SHL2-A...1500...	Image du produit Fiche technique

Description du produit

Résistance aux chocs de balles :Les luminaires répondent aux exigences mécaniques et photométriques pour l'éclairage de salles de sport. Ils sont conformes à la norme DIN 18 032, partie 3.
