SURVIVOR160DAWS840S0650-US | 6068089

Description du produit

Luminaire de plafond de la famille de produits SURVIVOR. Guidage du flux par Recouvrement prismatique longitudinale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse LED-M intégrées, Remplacement par un professionnel possible. Le luminaire génère un flux lumineux assigné de 6540 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc trafic, similaire à RAL 9016, indice de protection IP65. Montage mural ou au plafond sans autres accessoires. Montage en angle avec le kit d'accessoires correspondant (voir accessoires). Entrée de câble sur la face avant. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	6068089
GTIN	4029299243550
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Industrie \| Voies de circulation
Garantie	5 ans

Dimensions

Cote L	1600 mm
Cote B	240 mm
Cote H	73 mm
Cote A1	1562 mm
Cote A2	150 mm
Poids net	13,200 kg

Plan d'encombrement

Montage

Type de montage	En surface
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	4
Section du conducteur	0,5–2,5 mm²
Réglage	rigide

Boîtier

Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP65
Degré de résistance aux chocs	IK11+ 100 J
Essai au fil incandescent	850 °C
Température ambiante admissible	-20–45 °C
Matériau du boîtier	Aluminium
Traitement de surface du boîtier	revêtement par poudre
Matériau du couvercle	PC opale

Version électrique

Type de commande	DALI-2
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	42,0 W
Classe de protection	II
Protection contre les surtensions	10 kV

Technique d'éclairage

Diffuseur	Recouvrement prismatique longitudinale
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 25
Flux lumineux assigné	6540 lm
Efficacité du luminaire	156 lm/W

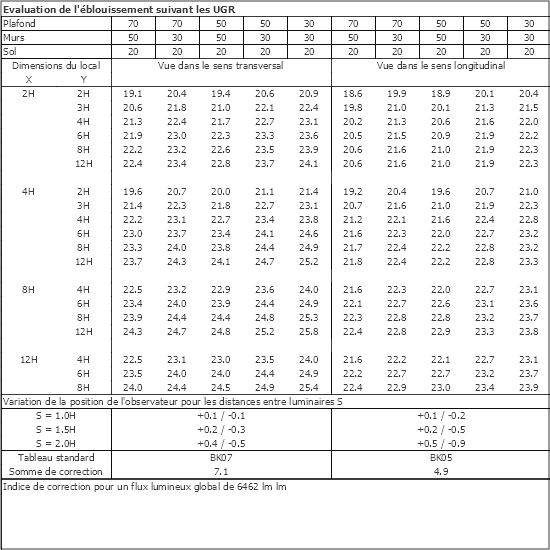

Tableau UGR

Source lumineuse

Source lumineuse	LED-M
Inclus les sources lumineuses	Oui
Indice de rendu des couleurs Ra	≥ 80
Farbwiedergabeindex R9	0
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Sécurité photobiologique	RG1
Durée de vie assignée L80B50 (tq = 25 °C)	100.000 h
Durée de vie assignée L80B10 (tq = 25 °C)	100.000 h

Downloadcenter

Pictogramme indiquant le niveau de résistance aux chocs

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0209238 - SURVIVOR BLIND-069WS	Lampe aveugle, longueur 0,69 m, blanche	Fiche technique Instruction de montage
0209243 - SURVIVOR BLIND-EPWS	Plaque d'extrémité pour lampe aveugle, blanche, 1 pièce	Image du produit Fiche technique Instruction de montage
0209335 - SURVIVOR BLIND-WFH100WS	Luminaire encastré, angle horizontal à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209336 - SURVIVOR BLIND-WFV100WS	Luminaire encastré, angle vertical à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209239 - SURVIVOR BLIND-130WS	Lumière d'aveuglement, longueur 1,3 m, blanche	Fiche technique Instruction de montage
0209240 - SURVIVOR BLIND-160WS	Lumière d'aveuglement, longueur 1,6 m, blanche	Fiche technique Instruction de montage
0209246 - SURVIVOR BLIND-TP60WFH100WS	Luminaire aveugle + TP (H = 60 mm), angle horizontal à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209337 - SURVIVOR BLIND-E45WFH100WS	Lampe aveugle + support mural à 45°, angle horizontal à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209333 - SURVIVOR BLIND-TP25WFH100WS	Luminaire aveugle + TP (H = 27 mm), angle horizontal à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209340 - SURVIVOR TP25-EPWS	Embout pour profilé porte-supports (hauteur = 27 mm), blanc, 1 pièce	Image du produit Fiche technique Instruction de montage
0209236 - SURVIVOR TP60-EPWS	Embout pour profilé porte-supports (hauteur = 60 mm), blanc, 1 pièce	Image du produit Fiche technique Instruction de montage
0209256 - SURVIVOR EM-EPWS	Plaque d'extrémité pour luminaire aveugle, montage en angle à 45°, blanc, 1 pièce	Image du produit Fiche technique Instruction de montage
0209334 - SURVIVOR BLIND-TP25WFV100WS	Luminaire aveugle + TP (H = 27 mm), angle vertical à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209332 - SURVIVOR BLIND-TP60WFV100WS	Luminaire aveugle + TP (H = 60 mm), angle vertical à 90°, 1 x 1 m, blanc	Image du produit Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download
0209286 - SURVIVOR TP25-490WS	Profilé de support de supports (TP) (hauteur 27 mm), longueur 4,9 m, blanc	Image du produit Fiche technique Instruction de montage
0209338 - SURVIVOR PR-GS	Curseur pour TP avec raccord fileté femelle M16, acier inoxydable V2A, 1 pièce	Fiche technique Instruction de montage
0209331 - ZRP-PRH16	Support pour tube pendulaire, acier inoxydable V2A, 1 pièce	Image du produit Fiche technique Instruction de montage
0209244 - SURVIVOR EM-HWB	Support mural (45°) pour joints, 4 points de fixation, acier inoxydable V2A, 1 pièce	Image du produit Fiche technique Instruction de montage
0209257 - SURVIVOR EM-HWE	Support mural (45°) pour extrémité, 2 points de fixation, acier inoxydable V2A, 1 pièce	Image du produit Fiche technique Instruction de montage
0209325 - SURVIVOR TP60-100WS	Profilé de support de supports (TP) (H = 60 mm), 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209231 - SURVIVOR TP25/60-LV	Raccord longitudinal pour profilés de support de fluides en acier inoxydable V2A, 1 pièce	Fiche technique Instruction de montage
0209339 - SURVIVOR PMH-TP25/TP60 WS	Support multifonction à suspension pour profilés porte-supports, blanc, 1 pièce	Fiche technique Instruction de montage
0209329 - ZRP-PR16X3-100WS	Tube pendulaire 16x3, raccord M16-AG, 1 m, blanc, 1 pièce	Image du produit Fiche technique Instruction de montage
0209326 - SURVIVOR TP25-100WS	Profilé de support de supports (TP) (H = 27 mm), 1 m, blanc	Image du produit Fiche technique Instruction de montage
0209237 - SURVIVOR TP60-490WS	Profilé de support de supports (TP) (hauteur 60 mm), longueur 4,9 m, blanc	Image du produit Fiche technique Instruction de montage
0209330 - ZRP-PR16X3-060WS	Tube pendulaire 16x3, raccord M16-AG, 0,6 m, blanc, 1 pièce	Image du produit Fiche technique Instruction de montage
