VENICE-G-R1X115/30-5 ND | 0526116
Description du produit
Support d'appareils de la famille de produits VENICE. Guidage du flux par , caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 4780 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc, indice de protection IP20. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0526116 |
| GTIN | 4029299472677 |
| Engagement de livraison | sur demande |
Généralités
| Catégorie de produit | Support d'appareils |
| Domaine d'utilisation | Éducation | Office | Commerce de détail |
Dimensions
| Cote L | 1186 mm |
| Cote B | 64 mm |
| Cote H | 74 mm |
| Poids net | 0,800 kg |
Montage
| Type de montage | En surface | Encastré | Suspension |
| Nombre de pôles | 5 |
Boîtier
| Couleur | blanc |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Aluminium |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 29,0 W |
| Classe de protection | I |
Technique d'éclairage
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |

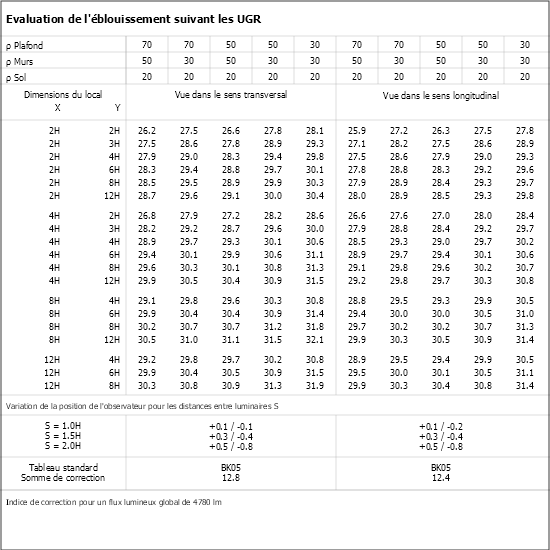

| Classe UGR | > 25 |
| Flux lumineux assigné | 4780 lm |
| Efficacité du luminaire | 165 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
1208006AF -
VENICE-EE NE
|
Embout pour VENICE-E, anodisé naturel, 1 pièce |
|
|
1208007AF -
VENICE-AE NE
|
Embout pour VENICE-A, anodisé naturel, 1 pièce |
|
|
Connexion et intégration de systèmes
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
1208062AF -
VENICE-E-VSK-5
|
Jonction en croix pour VENICE-E, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
|
0208413AF -
VENICE-E-VSK-7
|
Jonction en croix VENICE-E, 7 conducteurs, anodisé naturel, 1 pièce |
|
|
1208061AF -
VENICE-E-VST-5
|
Jonction en T pour VENICE-E, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
|
0208415AF -
VENICE-E-VST-7
|
Jonction en T pour VENICE-E, 7 conducteurs, anodisé naturel, 1 pièce |
|
|
1208060AF -
VENICE-E-VSL-5
|
Jonction en L pour VENICE-E, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
|
0208414AF -
VENICE-E-VSL-7
|
Jonction en L pour VENICE-E, 7 conducteurs, anodisé naturel, 1 pièce |
|
|
0208411AF -
VENICE-A-VSL-7
|
Jonction en L pour VENICE-A, 7 conducteurs, anodisé naturel, 1 pièce |
|
|
|
0208343AF -
VENICE-A-VSL-5
|
Jonction en L pour VENICE-A, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
0208345AF -
VENICE-A-VSK-5
|
Jonction en croix VENICE-A, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
0208412AF -
VENICE-A-VST-7
|
Jonction en T pour VENICE-A, 7 conducteurs, anodisé naturel, 1 pièce |
|
|
|
0208344AF -
VENICE-A-VST-5
|
Jonction en T pour VENICE-A, 5 conducteurs, anodisé naturel, 1 pièce |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0202591 -
VLDHS
|
Filin de suspension VLD avec anneau, coulissant longitudinalement, 1 pièce |
|
|
0202592 -
VLDHSD
|
Pince à ressort robuste avec bloqueur automatique intégré et câble en acier muni d'une fixation métallique au plafond, L = 1,50 m |
|
|
0210958 -
UKNS 1.5M
|
Filin de suspension avec fixation plafond et serre-câble, 1,5 m, 1 pièce |
|
|
0202597 -
VLDHW
|
Fixation murale pour VLD, coulissante longitudinalement, blanche, 1 pièce |
|
|
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
|
Filin de suspension avec baldaquin carré, argent, 1,5 m, 1 pièce |
|
|
0202590 -
VLDHD
|
Fixation plafond VLD, H = 12,5 mm, réglable en longueur, 1 pièce |
|
|
0202596 -
VLDHK
|
Fixation de chaîne pour VLD, coulissante longitudinalement, 1 pièce |
|
|
| 1208050 - VENICE-A/E BET 128/54 | Pot d'encastrement en béton VENICE-A/E .54 pour plafonds enduits/béton apparent |
|
|
1208063 -
VENICE-TV-7
|
Éclisse d’assemblage pour rail de support pour l’alimentation à 7 conducteurs, 1 pièce |
|
|
0208125 -
VENICE-A-DB
|
Jeu de fixation pour le montage encastré au plafond pour VENICE-A, 1 pièce |
|
|
0204332SI -
ZDBE-SI
|
Baldaquin carré, argenté, pour filin de suspension trapézoïdal, ZUSP et UKNS |
|
|
|
1208009 -
VENICE-TV-5
|
Éclisse d’assemblage pour rail porteur, pour l’alimentation à 5 conducteurs, 1 pièce |
|
|
| 1208051 - VENICE-A/E BET 135/49/80 | Pot d'encastrement en béton VENICE-A/E .80 : plafonds enduits / béton apparent |
|
|
0204332 -
ZDBE
|
Baldaquin carré, blanc, pour filins de suspension trapézoïdaux, ZUSP et UKNS |
|
|
Outil
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0208821 - VENICE-GE-LED | Système de déverrouillage pour les platines-réglettes VENICE-A-F et VENICE-E-F |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Outil permettant d'ouvrir facilement le cadre du luminaire |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
|
Connecteur d'alimentation pour l'alimentation, 11 conducteurs, à un fil, IP20/54, blanc, 1 pièce |
|
|
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
|
Connecteur d'alimentation à 5 conducteurs, à fils fins, IP20/54, blanc, 1 pièce |
|
|
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
|
Connecteur d'alimentation pour l'alimentation, 7 conducteurs, à fils fins, IP20/54, blanc, 1 pièce |
|
|
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
|
Connecteur d'alimentation pour l'alimentation, 5 conducteurs, à un fil, IP20/54, blanc, 1 pièce |
|
|
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
|
Connecteur d'alimentation pour l'alimentation, 7 conducteurs, monofilaire, IP20/54, blanc, 1 pièce |
|
|
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
|
Connecteur d'alimentation pour l'alimentation, 11 conducteurs, à fils fins, IP20/54, blanc, 1 pièce |
|
|
| Numéro d'article - Bezeichnung | Longueur | Température de couleur | Caractéristiques | ||
| 0206707LF - R-TUBE 115-865M0500 LF | 1149 | 6500 K | mat |
|
|
| 0206601LF - R-TUBE 115-840M0500 LF | 1149 | 4000 K | mat |
|
|
| 0206620LF - R-TUBE 115-830M0450 LF | 1149 | 3000 K | mat |
|
|
| 1206722LF - R-TUBE-G2 115-865M0300 LF | 1149 | 6500 K | mat |
|
|
| 1206576LF - R-TUBE-G2 115-840M0300 LF | 1149 | 4000 K | mat |
|
|
| 1206575LF - R-TUBE-G2 115-830M0300 LF | 1149 | 3000 K | mat |
|
|
Support d'appareils de la famille de produits VENICE. Guidage du flux par , caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 4780 lm en température de couleur de la lumière 840, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc, indice de protection IP20. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0526116 |
| GTIN | 4029299472677 |
Généralités
| Catégorie de produit | Support d'appareils |
| Domaine d'utilisation | Éducation | Office | Commerce de détail |
Dimensions
| Cote L | 1186 mm |
| Cote B | 64 mm |
| Cote H | 74 mm |
| Poids net | 0,800 kg |
Montage
| Type de montage | En surface | Encastré | Suspension |
| Nombre de pôles | 5 |
Boîtier
| Couleur | blanc |
| Indice de protection | IP20 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Aluminium |
Version électrique
| Type de commande | On/Off |
| Tension nominale | 220–240 V, 0/50–60 Hz |
| Puissance nominale | 29,0 W |
| Classe de protection | I |
Technique d'éclairage
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | > 25 |
| Flux lumineux assigné | 4780 lm |
| Efficacité du luminaire | 165 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
Downloadcenter
Courbe de répartition de la lumière
Conformité:
Attribut:
0206707LF - R-TUBE 115-865M0500 LF
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
0206601LF - R-TUBE 115-840M0500 LF
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
0206620LF - R-TUBE 115-830M0450 LF
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
1206722LF - R-TUBE-G2 115-865M0300 LF
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
1206576LF - R-TUBE-G2 115-840M0300 LF
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
1206575LF - R-TUBE-G2 115-830M0300 LF
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
Boîtiers, recouvrements et design
Connexion et intégration de systèmes
Montage et fixation
0202592 -
VLDHSD
Pince à ressort robuste avec bloqueur automatique intégré et câble en acier muni d'une fixation métallique au plafond, L = 1,50 m
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
Filin de suspension avec baldaquin carré, argent, 1,5 m, 1 pièce
Pot d'encastrement en béton VENICE-A/E .54 pour plafonds enduits/béton apparent
1208063 -
VENICE-TV-7
Éclisse d’assemblage pour rail de support pour l’alimentation à 7 conducteurs, 1 pièce
1208009 -
VENICE-TV-5
Éclisse d’assemblage pour rail porteur, pour l’alimentation à 5 conducteurs, 1 pièce
Pot d'encastrement en béton VENICE-A/E .80 : plafonds enduits / béton apparent
Outil
Système de déverrouillage pour les platines-réglettes VENICE-A-F et VENICE-E-F
Raccordement électrique
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
Connecteur d'alimentation pour l'alimentation, 11 conducteurs, à un fil, IP20/54, blanc, 1 pièce
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
Connecteur d'alimentation à 5 conducteurs, à fils fins, IP20/54, blanc, 1 pièce
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
Connecteur d'alimentation pour l'alimentation, 7 conducteurs, à fils fins, IP20/54, blanc, 1 pièce
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
Connecteur d'alimentation pour l'alimentation, 5 conducteurs, à un fil, IP20/54, blanc, 1 pièce
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
Connecteur d'alimentation pour l'alimentation, 7 conducteurs, monofilaire, IP20/54, blanc, 1 pièce
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
Connecteur d'alimentation pour l'alimentation, 11 conducteurs, à fils fins, IP20/54, blanc, 1 pièce
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 m
