Plafonds à fers porteurs cachés (ossature invisible), à dalles de fibres minérales et dalles de plâtre symétriques
Fixation des luminaires et accessoires de fixation pour plafonds avec fers porteurs cachés et dalles symétriques en fibre minérale
Jeux de fixation
Jeux de fixation pour encastrement de luminaires IP20 / IP40 dans des plafonds à découpe et faux-plafonds. Boulon pivotant et support de base en tôle d‘acier galvanisé. Dentelures sur la tête pivotante pour une sécurité maximale d‘encastrement.
Jeux de fixation :
ZBS-E UNI 10-713 Jeu de fixation universel, plage de serrage de 23 à 55 mm (0210713)
ZBS-E UNI 10-717 Jeu de fixation universel, plage de serrage de 45 à 80 mm (0210717)
ZBS-E ECOPHON Hauteur de dalle 14 mm, par ex. Ecophon Focus Ds / Dg. (0210777)
ZBS-E OWA S31 Jeu de fixation pour, par ex. Owa Tecta S31, hauteur de dalles 19,5 mm (0210778)
ZBS-E DIPLING Jeu de fixation pour, par ex. Dipling KP, Owa S1, hauteur de dalles 8 mm (0210779)
Jeu de fixation pour montage sans outil
Clip de fixation pour l‘encastrement sans outil de luminaires IP20 / IP40 dans des plafonds à découpe. Si nécessaire, les clips peuvent être fixés à l‘aide de vis.
Jeu de fixation :
ZBS-E UNI CLIP 10-770 Clip de fixation pour plage de serrage : Hauteur de luminaire 60 mm : HK 12 à 25 mm maxi, Hauteur de luminaire 90 mm : HK 12 à 50 mm maxi (0210770)
Info montage : À n‘utiliser qu‘avec des profils porteurs !

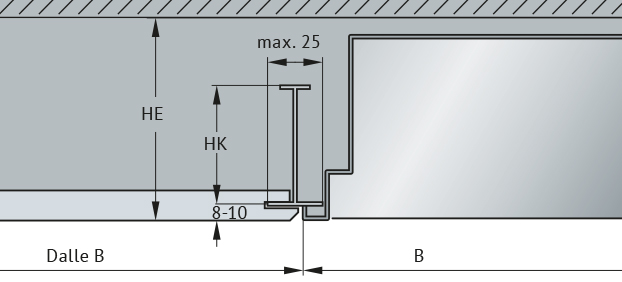

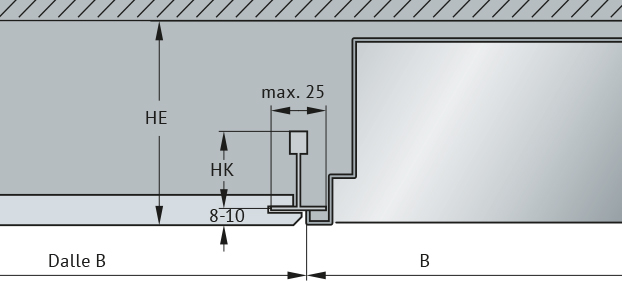

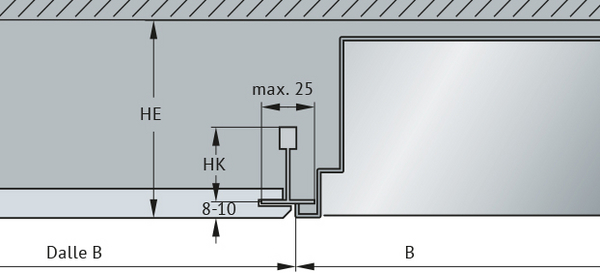

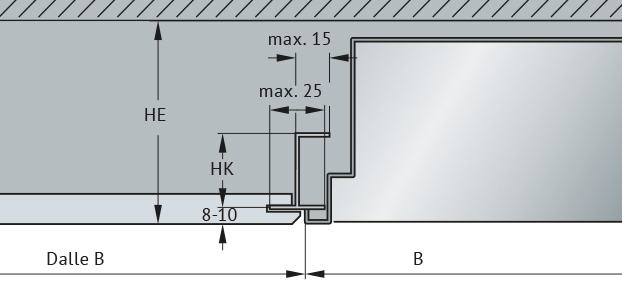

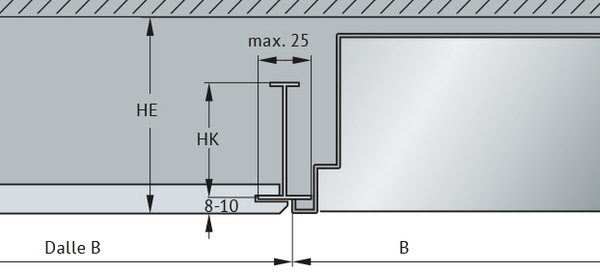

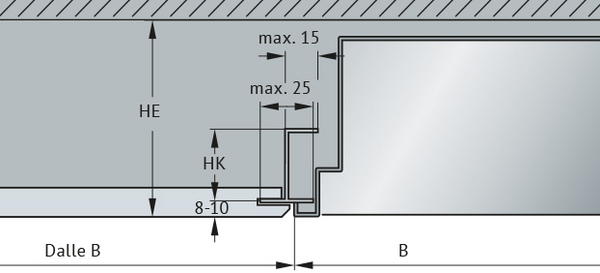

Information sur les variantes d‘encastrement et les dimensions - Encastrement affleurant des luminaires
Dimensions de l‘ouverture d‘encastrement : Les dimensions d‘encastrement sont identiques à celles des ouvertures du faux-plafond. Les dimensions des luminaires correspondent aux dalles de plafond.
La hauteur d‘encastrement HE est fonction du jeu de fixation utilisé :
- ZBS-E UNI 10-713 -> HE = 100 mm
- ZBS-E UNI 10-717 -> HE = 120 mm
- ZBS-E ECOPHON -> HE = 120 mm
- ZBS-E UNI CLIP 10-770 -> HE = H + 10 mm
- ZBS-E OWA S31 10-778 -> HE = 120 mm
- ZBS-E DIPLING 10-779 -> HE = 120 mm
- ZBS-E UNI CLIP 10-770 -> HE = H + 10 mm
