Plafonds à fers porteurs cachés (ossature invisible) et plafonds à plaques métalliques symétriques (cassettes métalliques)
Plafonds à fers porteurs cachés (ossature invisible) et plafonds à plaques métalliques symétriques (cassettes métalliques)
Fixation des luminaires et accessoires de fixation pour plafonds avec fers porteurs cachés et plaques métalliques symétriques (cassettes métalliques)
Jeux de fixation pour encastrement de luminaires IP20 / IP40 dans des plafonds à découpe et faux-plafonds. Boulon pivotant et support de base en tôle d‘acier galvanisé. Dentelures sur la tête pivotante pour une sécurité maximale d‘encastrement.
ZBS-E UNI 10-713 Jeu de fixation universel, plage de serrage de 23 à 55 mm (0210713)
ZBS-E UNI 10-717 Jeu de fixation universel, plage de serrage de 45 à 80 mm (0210717)
Jeux de fixation pour plafonds à cassettes métalliques
Hauteur des dalles plafond 19,5 mm, par exemple Owa Tecta S31 ou hauteur de dalles plafond 8 mm, par exemple Dipling KP, Durlum, OWA S22. Boulon pivotant et support de base en tôle d‘acier galvanisé. Dentelures sur la tête pivotante pour une sécurité maximale d‘encastrement. Support en C en tôle d‘acier galvanisé comme butée pour une hauteur d‘encastrement correcte.
ZBS-E ECOPHON Hauteur de dalle 14 mm, par ex. Ecophon Focus Ds / Dg. (0210777)
ZBS-E OWA S31 Jeu de fixation pour, par ex. Owa Tecta S31, hauteur de dalles 19,5 mm (0210778)
ZBS-E DIPLING Jeu de fixation pour, par ex. Dipling KP, Owa S1, hauteur de dalles 8 mm (0210779)
Information sur les variantes d‘encastrement et les dimensions

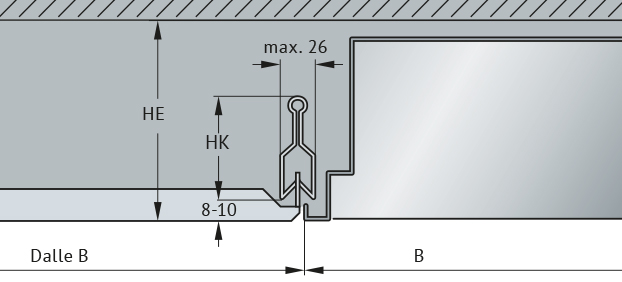

Encastrement affleurant des luminaires

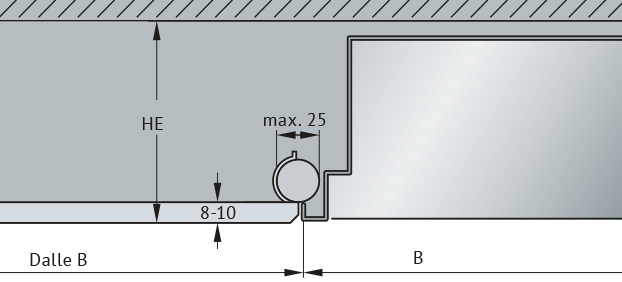

Encastrement affleurant des luminaires dans des plafonds à cassettes métalliques
Dimensions de l‘ouverture d‘encastrement :
Les dimensions d‘encastrement sont identiques à celles des ouvertures du faux-plafond. Les dimensions des luminaires correspondent aux dalles de plafond.
La hauteur d‘encastrement HE est fonction du jeu de fixation utilisé :
- ZBS-E UNI 10-713 -> HE = 100 mm
- ZBS-E UNI 10-717 -> HE = 120 mm
- ZBS-E ECOPHON -> HE = 120 mm
- ZBS-E OWA S31 -> HE = 120 mm
- ZBS-E DIPLING -> HE = 120 mm
Pour les plafonds chauffants, il est indispensable de préciser la température ambiante maximale lors de la demande de renseignements et de la commande !
