Plafonds à fers porteurs visibles (ossature apparente) et dalles de plafond angulaires ou à feuillure insérées
Encastrement par insertion
Encastrement simple par insertion des luminaires, sans accessoires de fixation, pour largeurs de profilé 25 mm et 15 mm
Information sur les variantes d‘encastrement et les dimensions
Montage par insertion des luminaires pour plafonds à fers porteurs visibles et dalles de plafond insérées à bord plein.
Montage par insertion des luminaires pour plafonds à fers porteurs visibles et dalles de plafond à feuillure.
Encastrement de luminaires dans des plafonds à fers porteurs visibles et dalles insérées.

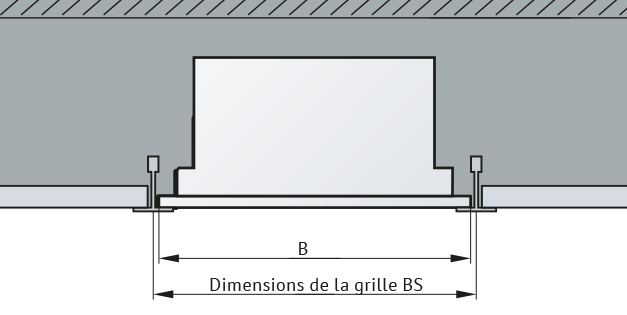

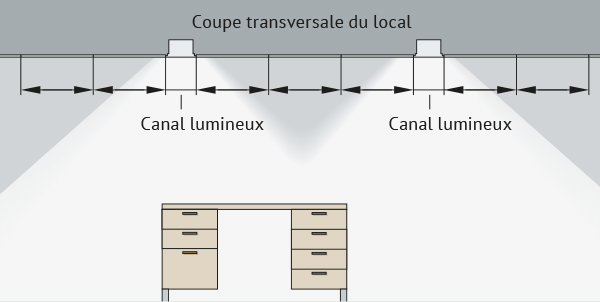

Pour des raisons d'éclairage et de forme, il est souvent nécessaire d'utiliser des luminaires encastrés pour lesquels il n'est pas possible d'obtenir une dimension de trame BS adaptée dans les dimensions de trame standard des systèmes de plafond disponibles dans le commerce. En créant un canal lumineux, il est néanmoins possible d‘installer ces luminaires. La dimension nécessaire de l‘ossature de plafond BS est calculée comme suit. BS = B + 5 mm
Les luminaires sont insérés dans les profils porteurs et ne nécessitent aucun accessoire de fixation. Il n‘est pas nécessaire d‘adapter la longueur du luminaire au système de plafond.
Dimensions de l‘ouverture d‘encastrement :
Les dimensions d‘encastrement sont identiques aux ouvertures du faux-plafond. Les dimensions des luminaires correspondent aux panneaux du plafond.
Pas besoin d‘accessoires de fixation.
Hauteur d‘encastrement HE -> HE = H + mind. 110 mm
