Plafonds à lames métalliques, encastrement des luminaires parallèlement aux lames
Jeu de fixation
10-009 pour luminaire longueur 624 mm Montage parallèle aux lames Longueur du jeu de fixation 430 mm (0210009)
10-010pour luminaire longueur 1248 mm Montage parallèle aux lames Longueur du jeu de fixation 1050 mm
10-012 pour luminaire longueur 1548 mm Montage parallèle aux lames Longueur du jeu de fixation 1352 mm (0210012)
Information sur les variantes d‘encastrement et les dimensions
Des luminaires de différentes largeurs sont disponibles pour les divers modules de lames :
- Module 100 (84 + 16) Largeur de luminaire 185 et 285
- Module 150 (134 + 16) Largeur de luminaire 285
- Module 200 (184 + 16) Largeur de luminaire 185

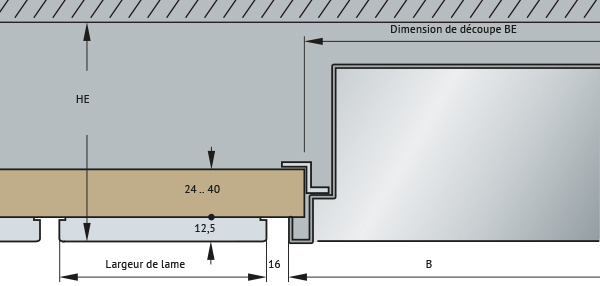

Lors de la préparation de l‘ouverture d‘encastrement (dimension de découpe BE), il convient de respecter les points suivants : Les profils support doivent être découpés de manière à ce qu‘il y ait une surface de contact suffisamment grande pour le bord du luminaire afin de fixer celui-ci.
Dimension de découpe BE : BE = B - 20 mm
Hauteur d‘encastrement HE : HE = H + 10 mm (Consultez les informations figurant dans les tableaux des pages des produits)
Au moins deux profils support doivent être disposés par luminaire de manière à ce que celui-ci repose solidement. Utiliser des morceaux de profil support pour fixer les lames au niveau des embouts des luminaires.
